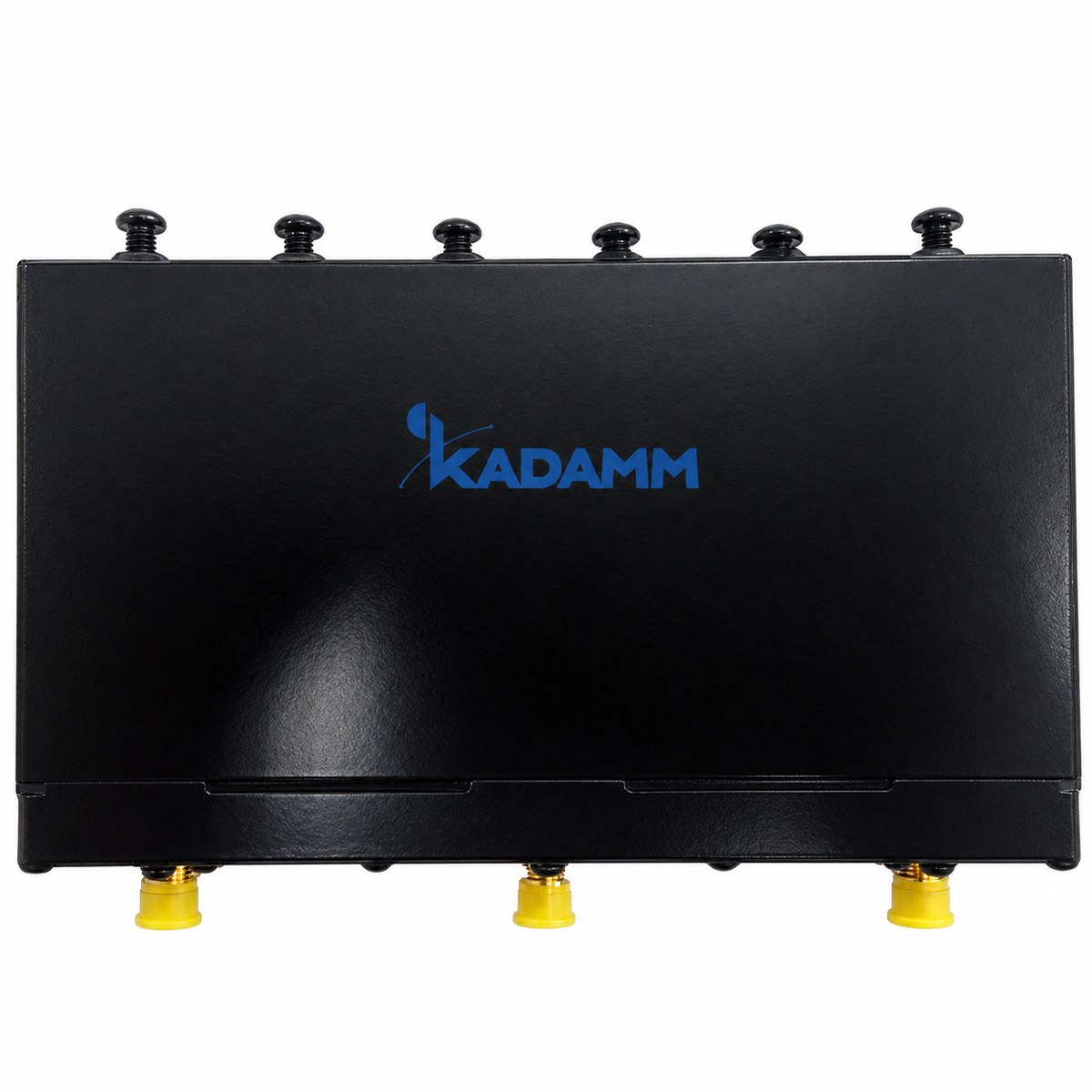

КАДАММ ДУ-136/470-SMA — дуплексеры (дуплексные фильтры) 136–174, 350–470 МГц с настройкой под разнос частот приёма и передачи: 3,8–12 МГц (ДУ-136/174-3,8-10-SMA), 3,8–20 МГц (ДУ-350/400-3,8-10-SMA), 5–20 МГц (ДУ-400/470-5-10-SMA), 4–15 МГц (ДУ-136/174-4-10-SMA), от 4 МГц (ДУ-136/174-4-50-SMA), 4–15 МГц (ДУ-136/174-4-100-SMA), 10 МГц (ДУ-400/470-10-50-SMA). Вносимые потери не более 1,5–2,3 дБ, развязка ≥60 дБ, КСВН ≤1,50. Мощность по исполнению, см. таблицу, разъёмы розетка SMA. Исполнений в серии — 7, применение: работа передатчика и приёмника радиостанции или ретранслятора на одну антенну. Оборудование KADAMM поставляется с паспортом изделия.
КАДАММ ДУ-136/470-SMA — дуплексер для систем внутреннего покрытия (DAS), рабочие частоты 136–174, 350–470 МГц.
В DAS дуплексер разделяет передачу и приём там, где они идут по разным трактам: например, у репитера или базовой станции с раздельными входами передатчика и приёмника, работающих на общую распределительную сеть. Два фильтра с общим портом пропускают каждый свою полосу.
Главный параметр — развязка между каналами передачи и приёма (не менее 60 дБ): сигнал собственного передатчика на входе приёмника должен быть ослаблен ниже порога блокирования. Вносимое ослабление уменьшает и мощность на антеннах, и чувствительность обратного канала.
Измеренные параметры модели: развязка не менее 60 дБ — насколько сигнал одного порта ослаблен на соседнем; КСВН не более 1,50 (отражается до 4 % мощности).
На объекте: соединители розетка SMA. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174, 350–470 МГц |
| Разнос частот | 3,8–12 МГц (ДУ-136/174-3,8-10-SMA), 3,8–20 МГц (ДУ-350/400-3,8-10-SMA), 5–20 МГц (ДУ-400/470-5-10-SMA), 4–15 МГц (ДУ-136/174-4-10-SMA), от 4 МГц (ДУ-136/174-4-50-SMA), 4–15 МГц (ДУ-136/174-4-100-SMA), 10 МГц (ДУ-400/470-10-50-SMA) |
| Полоса канала | ±200…±500 кГц / ±2 МГц / ±100…±1500 кГц / ±500 кГц / ±1 МГц / до 2 МГц / до 3 МГц (по исполнению) |
| Вносимые потери | не более 1,5–2,3 дБ (по исполнению) |
| Развязка | ≥60 дБ |
| КСВН | ≤1,50 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| КАДАММ ДУ-136/174-3,8-10-SMA | 3,8–12 МГц | ±200…±500 кГц | ≤2,0 дБ | ≥65 дБ | ≤1,50 | 10 Вт макс. | 0,6 кг | 149×93×27 мм |
| КАДАММ ДУ-350/400-3,8-10-SMA | 3,8–20 МГц | ±2 МГц | ≤2,0 дБ | ≥60 дБ | ≤1,35 | 10 Вт макс. | 0,5 кг | 83×154×28,5 мм |
| КАДАММ ДУ-400/470-5-10-SMA | 5–20 МГц | ±100…±1500 кГц | ≤2,2 дБ | ≥60 дБ | ≤1,35 | 10 Вт макс. | 0,5 кг | 83×154×28,5 мм |
| КАДАММ ДУ-136/174-4-10-SMA | 4–15 МГц | ±500 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,30 | 10 Вт макс. | 1 кг | 154×100×35 мм |
| КАДАММ ДУ-136/174-4-50-SMA | от 4 МГц | ±1 МГц | ≤2,0 дБ | ≥60 дБ | ≤1,40 | 50 Вт макс. | 1 кг | 100×125×62 мм |
| КАДАММ ДУ-136/174-4-100-SMA | 4–15 МГц | до 2 МГц | ≤1,5 дБ | ≥75 дБ | ≤1,50 | 100 Вт макс. | 2,2 кг | 200×260×40 мм |
| КАДАММ ДУ-400/470-10-50-SMA | 10 МГц | до 3 МГц | ≤2,3 дБ | ≥65 дБ | ≤1,30 | 50 Вт | — | 172×84×55 мм |
Исполнения различаются разносом частот, полосой канала, вносимыми потерями и мощностью.
Системы покрытия, в которых у базовых станций и репитеров раздельные порты передачи и приёма; ретрансляторы радиосетей в тоннелях и зданиях; объединение передачи и приёма в общем фидере.
Дуплексер подбирают под полосы передачи и приёма конкретного диапазона и мощность передатчика.
Полосы. Передача и приём — в полосах своих портов.
Развязка. Больше требуемой для приёмника при мощности передатчика.
Комплект КАДАММ ДУ-136/470-SMA: дуплексный фильтр с разъёмами розетка SMA в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Подойдёт, если полосы передачи и приёма вашей системы лежат в полосах портов дуплексера, указанных в таблице, а мощность передатчика не превышает допустимую. Для радиосетей с близкими частотами проверяют и разнос между ними. Полосы портов указаны в таблице характеристик для каждого исполнения.
Пришлите частоты передачи и приёма и модель оборудования — проверим развязку и потери, а при необходимости предложим исполнение под ваши частоты. Для сетей с нестандартными частотами дуплексер может быть изготовлен под заказ по вашим частотам и мощности.
Комбайнер сводит разные диапазоны в один тракт, дуплексер — передачу и приём одного диапазона. Технически оба — наборы фильтров с общим портом, но у дуплексера требования к развязке между портами гораздо выше: рядом работают мощный передатчик и чувствительный приёмник.
В системе они часто стоят вместе: дуплексеры у оборудования каждого диапазона, комбайнер — на входе общей распределительной сети. Поэтому дуплексер нельзя заменить комбайнером даже при совпадении полос: развязки комбайнера не хватит приёмнику станции.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
После установки измеряют КСВН с каждого входа и уровни на выходах, сравнивая их с расчётом системы. Если в системе работают несколько операторов, линию дополнительно проверяют анализатором PIM — это выявляет плохо затянутые и загрязнённые соединения.
Результаты фиксируют в исполнительной документации вместе с моментами затяжки соединителей. При последующем обслуживании измерения повторяют и сравнивают с исходными: рост КСВН или PIM указывает на место, которое нужно проверить в первую очередь, прежде чем искать неисправность в активном оборудовании.
Гарантия на КАДАММ ДУ-136/470-SMA — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексеры (дуплексные фильтры) серии КАДАММ ДУ-136/470-SMA — 136–174, 350–470 МГц, разнос 3,8–20 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
