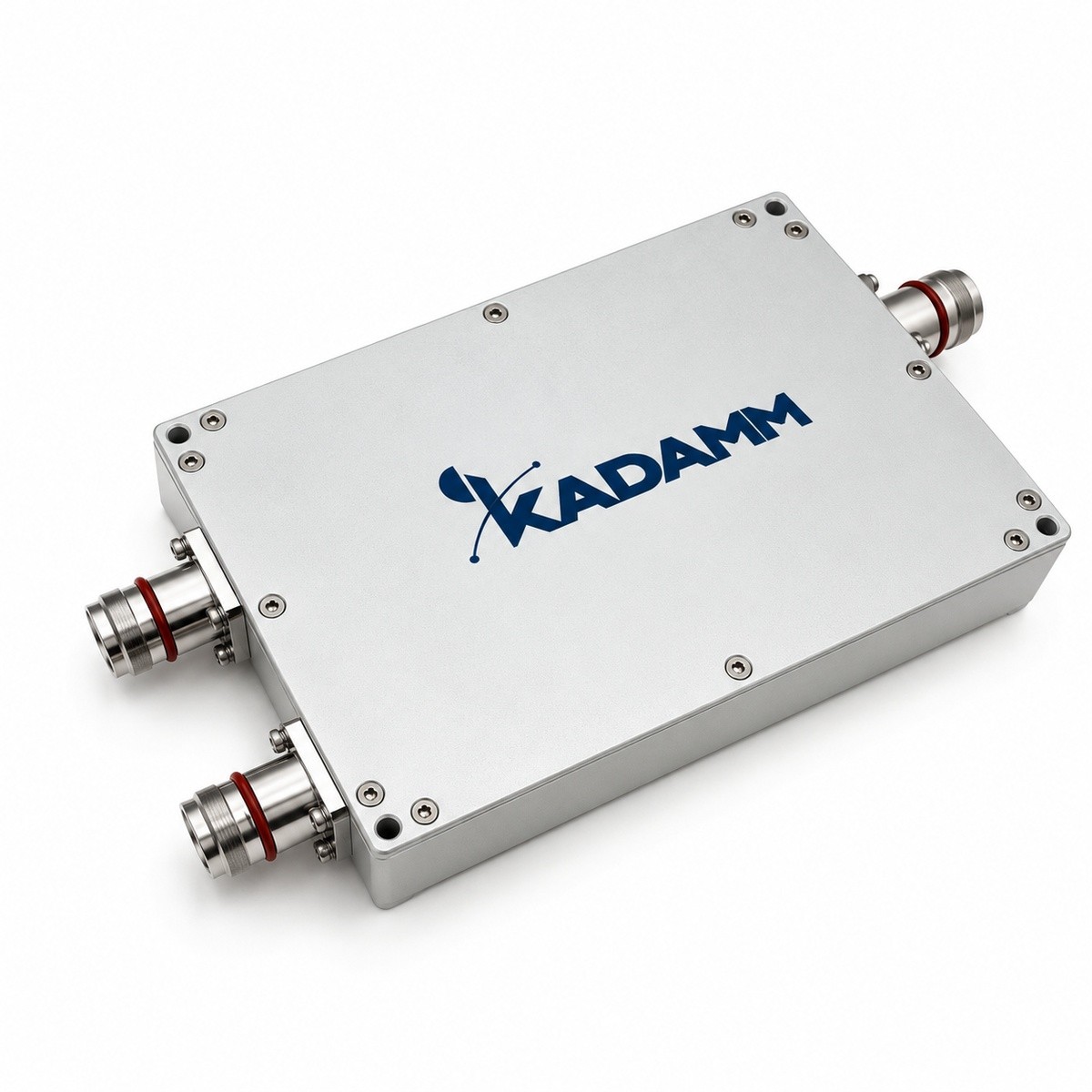

КАДАММ ДУ-Ф-1 — дуплексеры с фиксированными каналами в диапазоне 433,05–960 МГц: вносимые потери ≤0,5–4,5 дБ, развязка ≥40–115 дБ, мощность 5–200 Вт средняя. В серии 48 исполнений, частоты каналов и разъёмы — в таблице исполнений. Применение: приём и передача или два канала на одну антенну в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
КАДАММ ДУ-Ф-1 — дуплексер для систем внутреннего покрытия (DAS).
В DAS дуплексер разделяет передачу и приём там, где они идут по разным трактам: например, у репитера или базовой станции с раздельными входами передатчика и приёмника, работающих на общую распределительную сеть. Два фильтра с общим портом пропускают каждый свою полосу.
Главный параметр — развязка между каналами передачи и приёма: сигнал собственного передатчика на входе приёмника должен быть ослаблен ниже порога блокирования. Вносимое ослабление уменьшает и мощность на антеннах, и чувствительность обратного канала.
Параметры каждого исполнения приведены в таблице; то, чего в таблице нет, подтверждают при заказе по документации на партию. Для расчёта системы берут значения на рабочих частотах операторов, а не в среднем по полосе.
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 433,05–960 МГц (каналы — по исполнению) |
| Вносимые потери | ≤0,5–4,5 дБ (по исполнению) |
| Развязка | ≥40–115 дБ (по исполнению) |
| Возвратные потери | ≥14–20 дБ (по исполнению) |
| Мощность | 5–200 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: розетка SMA; розетка N; розетка N (по заказу SMA); розетка SMB; розетка N (антенный порт), розетка SMA (порты каналов); вилка SMB |
| Габариты | по исполнению, см. таблицу |
| Рабочая температура | −20 … +50 °C (ДУ-806/866-N); для остальных исполнений уточняйте у менеджера |
| Артикул | Каналы | Потери | Развязка | Согласование | Мощность | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| КАДАММ ДУ-433,05/928-SMA | 433,05–434,79 и 863–928 МГц | ≤0,5 дБ | ≥80 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка SMA | 205×100×40 мм |
| КАДАММ ДУ-433,05/928-SMA-2 | 433,05–434,79 и 902–928 МГц | ≤0,5 дБ | ≥80 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка SMA | 205×100×40 мм |
| КАДАММ ДУ-489/521-SMA | 489–491 и 519–521 МГц | ≤4,2 дБ | ≥75 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| КАДАММ ДУ-698/746-N | 698–716 и 728–746 МГц | ≤1,1 дБ | ≥70 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка N | 190×112×44 мм |
| КАДАММ ДУ-698/746-SMA | 698–716 и 728–746 МГц | ≤1,5 дБ | ≥70 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 121×160×46,5 мм |
| КАДАММ ДУ-703/803-SMA | 703–748 и 758–803 МГц | ≤1,5 дБ | ≥60 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA | 170×85×47 мм |
| КАДАММ ДУ-703/803-SMA-2 | 703–748 и 758–803 МГц | ≤0,8 дБ | ≥60 дБ | возвратные потери ≥17 дБ | 100 Вт | розетка SMA | 150×122×36 мм |
| КАДАММ ДУ-703/803-SMA-3 | 703–748 и 758–803 МГц | ≤1,5 дБ | ≥80 дБ | возвратные потери ≥17 дБ | 50 Вт | розетка SMA | 132×110,5×33,5 мм |
| КАДАММ ДУ-733/791-SMA | 733–736 и 788–791 МГц | ≤1,5 дБ | ≥65 дБ | возвратные потери ≥20 дБ | 10 Вт | розетка SMA | 145×106×35 мм |
| КАДАММ ДУ-746/787-N | 746–756 и 777–787 МГц | ≤1 дБ | ≥70 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка N | 160×112×44 мм |
| КАДАММ ДУ-746/787-N-4 | 746–756 и 777–787 МГц | ≤1 дБ | — | КСВН ≤1,30 | 50 Вт | розетка N (по заказу SMA) | — |
| КАДАММ ДУ-757/930-N | 757–788 и 900–930 МГц | ≤0,5 дБ | ≥70 дБ | возвратные потери ≥15 дБ | 5 Вт | розетка N | 137×60×32 мм |
| КАДАММ ДУ-758/798-SMA | 758–768 и 788–798 МГц | ≤1,5 дБ | ≥90 дБ | возвратные потери ≥15 дБ | 50 Вт | розетка SMA | 140×90×35 мм |
| КАДАММ ДУ-758/806-SMA | 758–776 и 788–806 МГц | ≤2 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка SMA | 160×150×36 мм |
| КАДАММ ДУ-758/869-SMA | 758–776 и 788–824 и 851–869 МГц | ≤2 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка SMA | 183×164×36 мм |
| КАДАММ ДУ-763/805-SMA | 763–775 и 793–805 МГц | ≤1,3 дБ | ≥95 дБ | возвратные потери ≥16 дБ | 100 Вт | розетка SMA | 230×70×36 мм |
| КАДАММ ДУ-763/805-SMA-2 | 763–775 и 793–805 МГц | ≤4,5 дБ | ≥115 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка SMA | 200×132×36 мм |
| КАДАММ ДУ-791/862-N | 791–821 и 832–862 МГц | ≤1 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка N | 220×110×33 мм |
| КАДАММ ДУ-791/862-SMA | 791–821 и 832–862 МГц | ≤1,2 дБ | ≥90 дБ | возвратные потери ≥15 дБ | 200 Вт | розетка SMA | 160×105×44 мм |
| КАДАММ ДУ-791/862-SMA-4 | 791–821 и 832–862 МГц | ≤1 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA | 197×144×36 мм |
| КАДАММ ДУ-806/860-SMA | 806–815 и 851–860 МГц | ≤2,5 дБ | ≥85 дБ | возвратные потери ≥14 дБ | 15 Вт | розетка SMA | 206×127×36 мм |
| КАДАММ ДУ-806/860-SMA-2 | 806–815 и 851–860 МГц | ≤3 дБ | ≥80 дБ | возвратные потери ≥14 дБ | 15 Вт | розетка SMA | 128×128×36 мм |
| КАДАММ ДУ-806/860-SMA-3 | 806–815 и 851–860 МГц | ≤4,2 дБ | ≥85 дБ | возвратные потери ≥14 дБ | 15 Вт | розетка SMA | 206×127×36 мм |
| КАДАММ ДУ-806/866-N | 806–821 и 851–866 МГц | ≤0,8 дБ | ≥80 дБ | КСВН ≤1,50 | 100 Вт | розетка N | 200×180×45 мм |
| КАДАММ ДУ-806/866-SMA | 806–821 и 851–866 МГц | ≤1 дБ | ≥90 дБ | КСВН ≤1,25 | 50 Вт | розетка SMA | 192×62×47 мм |
| КАДАММ ДУ-806/869-SMA | 806–824 и 851–869 МГц | ≤1 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 25 Вт | розетка SMA | 134×130,5×36 мм |
| КАДАММ ДУ-806/869-SMB | 806–824 и 851–869 МГц | ≤1,3 дБ | ≥80 дБ | возвратные потери ≥16 дБ | 25 Вт | розетка SMB | 160×150×36 мм |
| КАДАММ ДУ-806/870-SMA | 806–825 и 851–870 МГц | ≤1,5 дБ | ≥65 дБ | возвратные потери ≥20 дБ | 10 Вт | розетка SMA | 145×106×35 мм |
| КАДАММ ДУ-814/894-N | 814–849 и 859–894 МГц | ≤1,1 дБ | ≥70 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка N | 175×145×44 мм |
| КАДАММ ДУ-814/894-SMA | 814–849 и 859–894 МГц | ≤1 дБ | ≥60 дБ | возвратные потери ≥17 дБ | 100 Вт | розетка SMA | 150×122×36 мм |
| КАДАММ ДУ-815/890-SMA | 815–845 и 860–890 МГц | ≤1,2 дБ | ≥85 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA | 192×88×50 мм |
| КАДАММ ДУ-824/894-N | 824–849 и 869–894 МГц | ≤1,1 дБ | ≥80 дБ | возвратные потери ≥20 дБ | 80 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 124×120×47 мм |
| КАДАММ ДУ-824/915-N | 824–834 и 880–915 МГц | ≤1 дБ | ≥80 дБ | возвратные потери ≥15 дБ | 100 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 140×100×34 мм |
| КАДАММ ДУ-873/925-N | 873–880 и 918–925 МГц | ≤2 дБ | ≥85 дБ | возвратные потери ≥20 дБ | 50 Вт | розетка N | 272×96×50 мм |
| КАДАММ ДУ-876/930-N | 876–880 и 921–930 МГц | ≤1,2 дБ | ≥90 дБ | возвратные потери ≥20 дБ | 50 Вт | розетка N | 174×72×57 мм |
| КАДАММ ДУ-880/934-SMA | 880–889 и 930–934 МГц | ≤2 дБ | ≥90 дБ | возвратные потери ≥19 дБ | 50 Вт | розетка SMA | 178×94×48 мм |
| КАДАММ ДУ-880/960-N | 880–915 и 925–960 МГц | ≤1 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка N | 220×110×33 мм |
| КАДАММ ДУ-880/960-SMA | 880–915 и 925–960 МГц | ≤1,5 дБ | ≥90 дБ | возвратные потери ≥15 дБ | 20 Вт | розетка SMA | 150×100×43 мм |
| КАДАММ ДУ-885/934-SMA | 885–889 и 930–934 МГц | ≤1 дБ | ≥70 дБ | возвратные потери ≥16 дБ | 25 Вт | розетка SMA | 158×82×43,5 мм |
| КАДАММ ДУ-885/934-SMA-2 | 885–889 и 930–934 МГц | ≤1,1 дБ | ≥90 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка SMA | 178×82×43,5 мм |
| КАДАММ ДУ-885/934-SMA-3 | 885–889 и 930–934 МГц | ≤1,8 дБ | ≥70 дБ | возвратные потери ≥19 дБ | 50 Вт | розетка SMA | 178×94×77 мм |
| КАДАММ ДУ-885/934-SMA-4 | 885–889 и 930–934 МГц | ≤2 дБ | ≥70 дБ | возвратные потери ≥16 дБ | 25 Вт | розетка SMA | 178×82×43,5 мм |
| КАДАММ ДУ-890/960-SMA | 890–915 и 935–960 МГц | ≤1,5 дБ | ≥60 дБ | возвратные потери ≥18 дБ | 25 Вт | розетка SMA | 125×88×34 мм |
| КАДАММ ДУ-890/960-SMA-4 | 890–915 и 935–960 МГц | ≤1,5 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA | 192×88×40 мм |
| КАДАММ ДУ-901/931-SMB | 901–902 и 930–931 МГц | ≤2,5 дБ | — | возвратные потери ≥20 дБ | 50 Вт | вилка SMB | 108×50×31 мм |
| КАДАММ ДУ-902,2/927,6-SMA | 902,2–915 и 923,2–927,6 МГц | ≤3 дБ | ≥40 дБ | возвратные потери ≥14 дБ | 10 Вт | розетка SMA | 140×115×36 мм |
| КАДАММ ДУ-902,3/927,5-SMA | 902,3–914,9 и 923,3–927,5 МГц | ≤2 дБ | ≥60 дБ | возвратные потери ≥14 дБ | 10 Вт | розетка SMA | 105,4×105,4×55 мм |
| КАДАММ ДУ-930/941-SMB | 930–931 и 940–941 МГц | ≤2,5 дБ | — | возвратные потери ≥20 дБ | 50 Вт | вилка SMB | 108×50×31 мм |
Исполнения различаются частотами каналов, потерями, развязкой, мощностью и разъёмами.
Системы покрытия, в которых у базовых станций и репитеров раздельные порты передачи и приёма; ретрансляторы радиосетей в тоннелях и зданиях; объединение передачи и приёма в общем фидере.
Дуплексер подбирают под полосы передачи и приёма конкретного диапазона и мощность передатчика.
Полосы. Передача и приём — в полосах своих портов.
Развязка. Больше требуемой для приёмника при мощности передатчика.
Комплект КАДАММ ДУ-Ф-1: дуплексный фильтр с разъёмами по исполнению: розетка SMA; розетка N; розетка N (по заказу SMA); розетка SMB; розетка N (антенный порт), розетка SMA (порты каналов); вилка SMB в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Подойдёт, если полосы передачи и приёма вашей системы лежат в полосах портов дуплексера, указанных в таблице, а мощность передатчика не превышает допустимую. Для радиосетей с близкими частотами проверяют и разнос между ними. Полосы портов указаны в таблице характеристик для каждого исполнения.
Пришлите частоты передачи и приёма и модель оборудования — проверим развязку и потери, а при необходимости предложим исполнение под ваши частоты. Для сетей с нестандартными частотами дуплексер может быть изготовлен под заказ по вашим частотам и мощности.
Комбайнер сводит разные диапазоны в один тракт, дуплексер — передачу и приём одного диапазона. Технически оба — наборы фильтров с общим портом, но у дуплексера требования к развязке между портами гораздо выше: рядом работают мощный передатчик и чувствительный приёмник.
В системе они часто стоят вместе: дуплексеры у оборудования каждого диапазона, комбайнер — на входе общей распределительной сети. Поэтому дуплексер нельзя заменить комбайнером даже при совпадении полос: развязки комбайнера не хватит приёмнику станции.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
После установки измеряют КСВН с каждого входа и уровни на выходах, сравнивая их с расчётом системы. Если в системе работают несколько операторов, линию дополнительно проверяют анализатором PIM — это выявляет плохо затянутые и загрязнённые соединения.
Результаты фиксируют в исполнительной документации вместе с моментами затяжки соединителей. При последующем обслуживании измерения повторяют и сравнивают с исходными: рост КСВН или PIM указывает на место, которое нужно проверить в первую очередь, прежде чем искать неисправность в активном оборудовании.
Гарантия на КАДАММ ДУ-Ф-1 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-1 — 489–960 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
