Дуплексеры для радиостанций и ретрансляторов УКВ/ДМВ: перестраиваемые 136–174 и 390–520 МГц, полосовые 200 Вт и фиксированные под частоты заказчика, развязка 65–110 дБ.

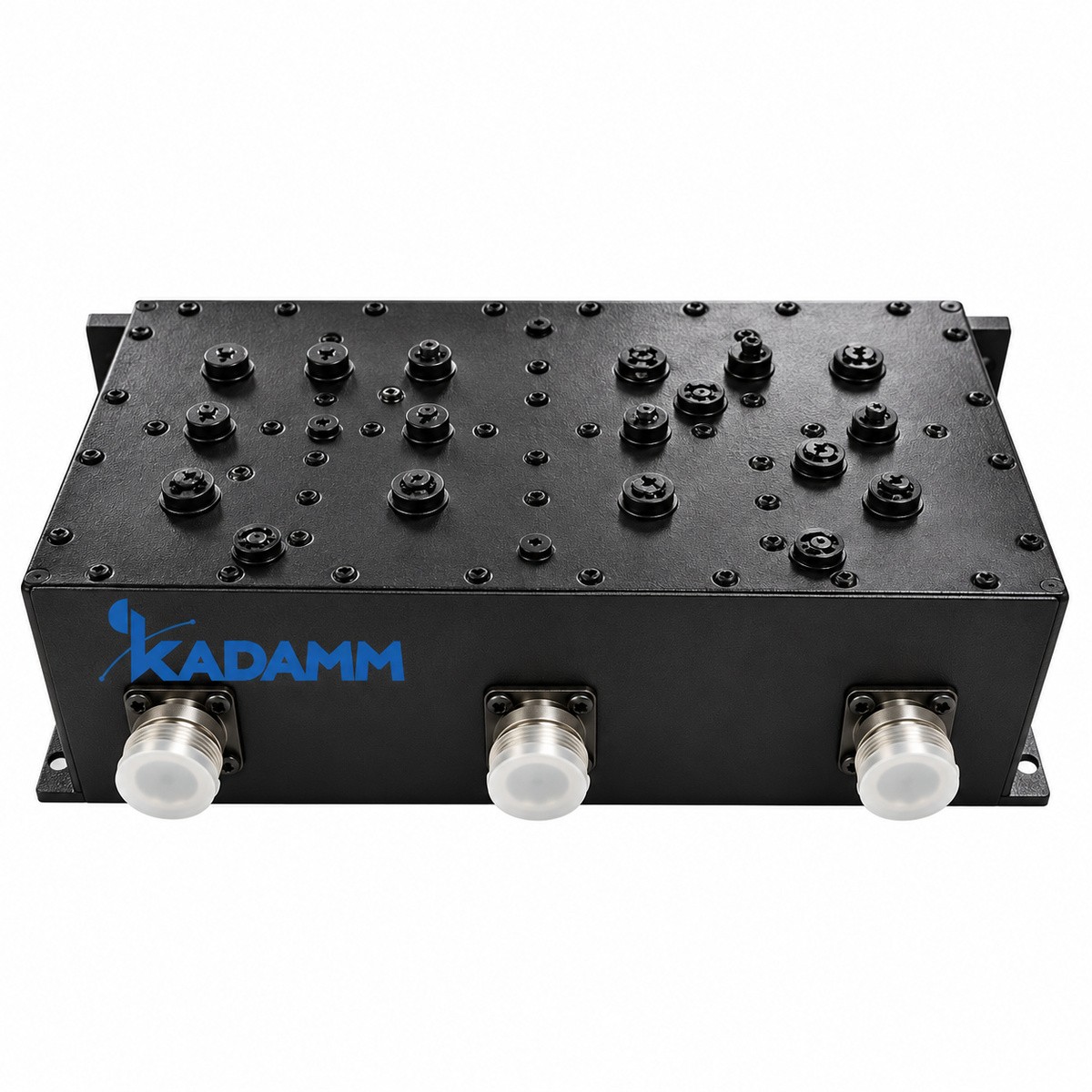

Серия КАДАММ ДУ-Р — дуплексеры для работы передатчика и приёмника радиостанции или ретранслятора на одну антенну. Перестраиваемые исполнения ДУ-Р-136/174-12 и ДУ-Р-390/520-10 настраиваются на частоты заказчика; полосовые «-П» (200 Вт) и фиксированные исполнения выпускаются под конкретные пары частот.
| Параметр | Значение |
|---|---|
| Диапазоны | 136–174 и 350–520 МГц по исполнению |
| Мощность | 50–200 Вт по исполнению |
| КСВН | ≤1,25–1,5 |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N (розетка); ДУ-Р-351/366, ДУ-Р-164/170 — SMA (розетка); ДУ-Р-155/174-17 — N или BNC |
| Параметр | Значение |
|---|---|
| Габариты | ДУ-Р-390/520-10 228 × 190 × 40 мм; ДУ-Р-136/174-12 218 × 190 × 40; ДУ-Р-155/174-17 216 × 258 × 40 (1,8 кг); ДУ-Р-351/366 381,5 × 94,5 × 79; ДУ-Р-164/170 390 × 135 × 120; ДУ-Р-142/154 365 × 175 × 120; ДУ-Р-140/148-1U — 19″ 1U; «-П» 428 × 84,5 × 294 мм |
| Рабочая температура | от −20…+60 до −30…+75 °C по исполнению |
| Артикул | Частоты RX / TX, МГц | Разнос, МГц | Потери, дБ | Развязка / подавление, дБ | Мощность, Вт |
|---|---|---|---|---|---|
| KADAMM ДУ-Р-390/520-10 | 390–520, перестраиваемый | 8–10 | ≤1,0 | ≥80 | 50 |
| KADAMM ДУ-Р-136/174-12 | 136–174, перестраиваемый | 4,5–12 | ≤1,2 | ≥80 | 50 |
| KADAMM ДУ-Р-155/174-17 | 155–157 / 172–174 | более 5,7–17 | ≤1,6 | ≥75 | 100 |
| KADAMM ДУ-Р-351/366 | 351–356 / 361–366 | 10 | ≤2,0 | ≥110 | 50 |
| KADAMM ДУ-Р-164/170 | 163,9 / 169,6 | 5,7 | ≤1,6 | ≥100 | 50 |
| KADAMM ДУ-Р-142/154 | 142–144 / 152–154 | 10 | ≤1,5 | ≥80 | 100 |
| KADAMM ДУ-Р-140/148-1U | 140,275–141,775 / 146–147,6 | 5,8 | ≤2,0 | ≥65 | 50 |
| KADAMM ДУ-Р-140/149-П | 140–143 / 146–149 | 5,7 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-157/166-П | 157–160 / 163–166 | 5,7 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-350/366-П | 350–356 / 360–366 | 10 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-402/418-П | 402–408 / 412–418 | 10 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-409/425-П | 409–415 / 419–425 | 10 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-450/466-П | 450–456 / 460–466 | 10 | ≤1,5 | ≥75 | 200 |
Частоты, полосы и разъёмы, не указанные в таблице, — уточняйте у менеджера.
Базовые станции и ретрансляторы радиосвязи УКВ/ДМВ (DMR, TETRA, аналоговые), системы покрытия радиосвязи в зданиях и тоннелях.
Дуплексер КАДАММ ДУ-Р выбранного исполнения, настроенный на частоты заказа.
| Параметр | ДУ-Р | КП | РПУ-К | BDA-V | RPT-D | OPT-TR | УМ-Р |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 136–520 МГц | 136–520 МГц | 136–470 МГц | 150–171 МГц | 136–174 / 400–470 МГц | 350–470 МГц | 320–360 / 460–500 / 900–2100 МГц |
| Тип | Дуплексеры радиосвязи УКВ/ДМВ серии КАДАММ ДУ-Р | Комбайнеры передатчиков радиосвязи серии КАДАММ КП | KADAMM РПУ-К | KADAMM BDA-V | KADAMM RPT-D | KADAMM OPT-TR | KADAMM УМ-Р |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM ДУ-Р — N / SMA.
У KADAMM ДУ-Р: тип Дуплексеры радиосвязи УКВ/ДМВ серии КАДАММ ДУ-Р. У KADAMM КП: тип Комбайнеры передатчиков радиосвязи серии КАДАММ КП.
Перестраиваемые ДУ-Р-136/174-12 и ДУ-Р-390/520-10 — да, в своём диапазоне; остальные исполнения изготавливаются под заданные частоты.
Артикул для заказа — KADAMM ДУ-Р, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ДУ-Р могут уточняться без уведомления.
Поставляем Дуплексеры радиосвязи УКВ/ДМВ серии КАДАММ ДУ-Р — 136–520 МГц, 50–200 Вт, развязка 65–110 дБ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
