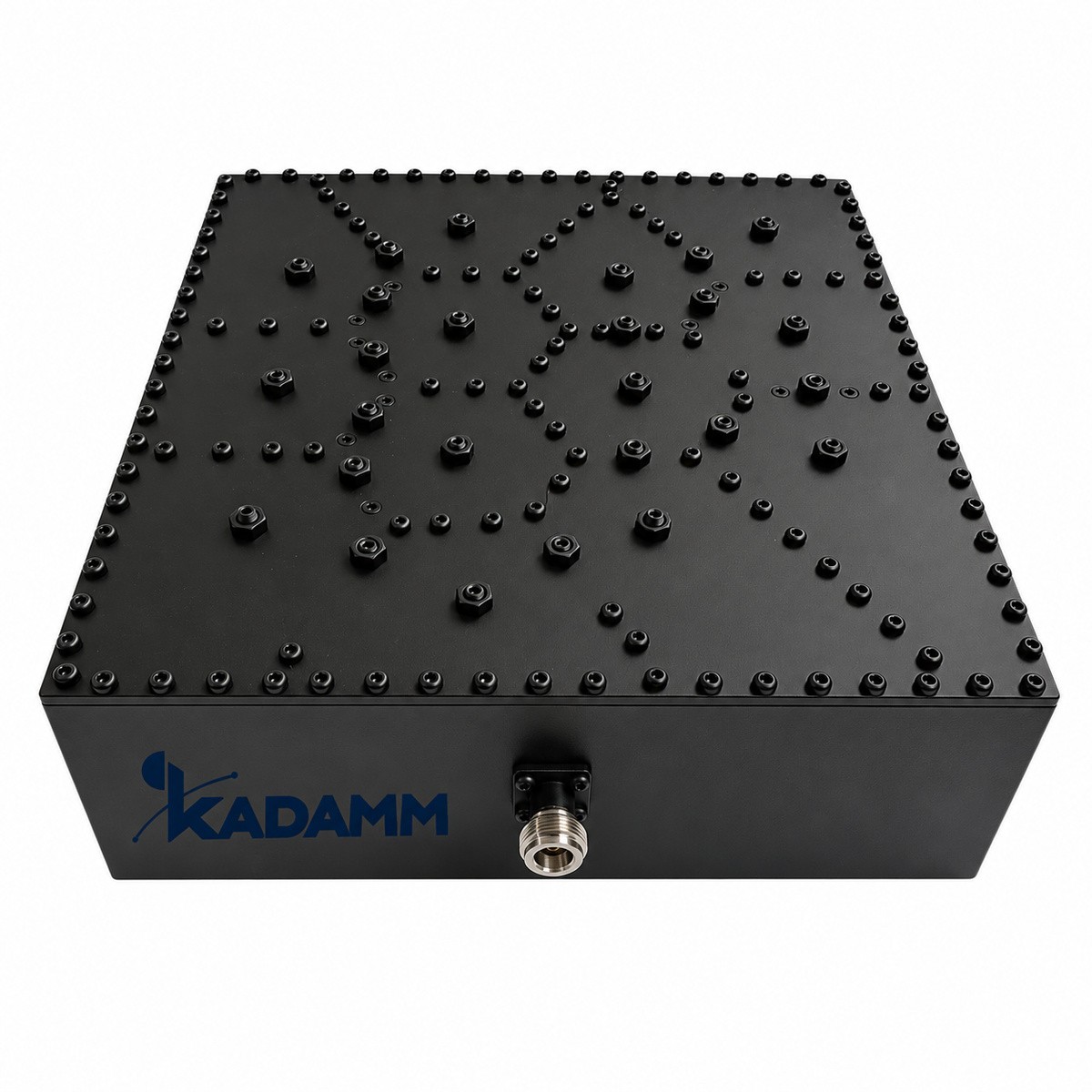

КАДАММ ДУ-460/483 — дуплексер (дуплексный фильтр) с фиксированными каналами 460,35–463,175 и 483,1625–483,3 МГц: вносимые потери ≤2,0 дБ, возвратные потери ≥20 дБ. Мощность 25 Вт (непрерывная), разъёмы розетка N, IP60, для помещений. Применение: два канала или приём и передача на одну антенну. Оборудование KADAMM поставляется с паспортом изделия.
Дуплексер КАДАММ ДУ-460/483 разделяет два канала в общем тракте: 460,35–463,175 и 483,1625–483,3 МГц.
Вносимые потери ≤2,0 дБ, возвратные потери ≥20 дБ. Подавление: канал 460,35–463,175 МГц: ≥40 дБ на 455 МГц, ≥15 дБ на 458,5 МГц, ≥60 дБ на 465–470 МГц; канал 483,1625–483,3 МГц: ≥30 дБ на 481 МГц, ≥60 дБ на 486–487 МГц, ≥70 дБ на 500–520 МГц.
Допустимая мощность 25 Вт (непрерывная). Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −30 … +60 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 460,35–463,175 и 483,1625–483,3 МГц |
| Вносимые потери | ≤2,0 дБ |
| Неравномерность в полосе | ≤1,0 дБ |
| Подавление / развязка | канал 460,35–463,175 МГц: ≥40 дБ на 455 МГц, ≥15 дБ на 458,5 МГц, ≥60 дБ на 465–470 МГц; канал 483,1625–483,3 МГц: ≥30 дБ на 481 МГц, ≥60 дБ на 486–487 МГц, ≥70 дБ на 500–520 МГц |
| Возвратные потери | ≥20 дБ |
| Мощность | 25 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ДУ-460/483 | 460,35–463,175 + 483,1625–483,3 МГц | ≤2,0 дБ | возвратные потери ≥20 дБ | 25 Вт |
КАДАММ ДУ-460/483 работает в полосах 460,35–463,175 и 483,1625–483,3 МГц. Дуплексный фильтр КАДАММ ДУ-460/483 разделяет приём и передачу в общем фидере канал 460,35–463,175 МГц: ≥40 дБ на 455 МГц, ≥15 дБ на 458,5 МГц, ≥60 дБ на 465–470 МГц; канал 483,1625–483,3 МГц: ≥30 дБ на 481 МГц, ≥60 дБ на 486–487 МГц, ≥70 дБ на 500–520 МГц.
Комплект КАДАММ ДУ-460/483: дуплексный фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДУ-460/483 — 460,35–463,175 и 483,1625–483,3 МГц.
У КАДАММ ДУ-460/483 вносимые потери ≤2,0 дБ, подавление / развязка канал 460,35–463,175 МГц: ≥40 дБ на 455 МГц, ≥15 дБ на 458,5 МГц, ≥60 дБ на 465–470 МГц; канал 483,1625–483,3 МГц: ≥30 дБ на 481 МГц, ≥60 дБ на 486–487 МГц, ≥70 дБ на 500–520 МГц.
У КАДАММ ДУ-460/483 мощность 25 Вт (непрерывная), возвратные потери ≥20 дБ.
У КАДАММ ДУ-460/483 разъёмы розетка N, исполнение IP60, для помещений, рабочая температура −30 … +60 °C.
У КАДАММ ДУ-460/483: рабочие полосы 460,35–463,175 и 483,1625–483,3 МГц, вносимые потери ≤2,0 дБ, мощность 25 Вт (непрерывная). У КАДАММ ДУ-450/465: рабочие полосы 450–455 и 460–465 МГц, вносимые потери ≤1,0 дБ, мощность 50 Вт средняя на порт.
Чтобы два канала — 460,35–463,175 и 483,1625–483,3 МГц — работали через одну антенну или фидер и не мешали друг другу.
Гарантия на КАДАММ ДУ-460/483 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексер (дуплексный фильтр) КАДАММ ДУ-460/483 — 460,35–463,175 и 483,1625–483,3 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
