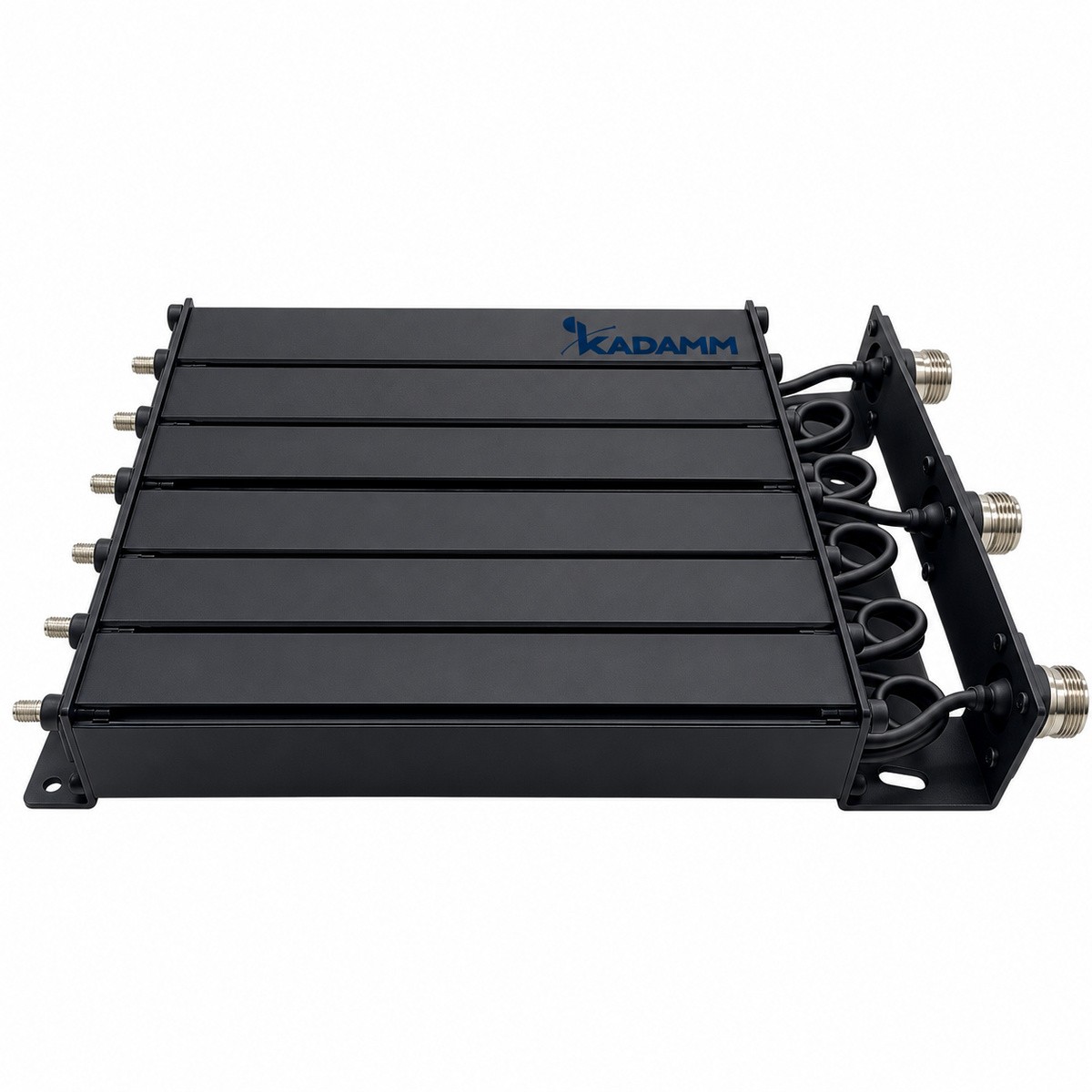

КАДАММ ДУ-450/470 — дуплексеры (дуплексные фильтры) 450–470 МГц с настройкой под разнос частот приёма и передачи: 5–7 МГц (ДУ-450/470-5), 7–12 МГц (ДУ-450/470-7), 12–20 МГц (ДУ-450/470-12). Вносимые потери не более 1,2–1,5 дБ, развязка ≥75 дБ, КСВН ≤1,35. Мощность 50 Вт средняя, разъёмы розетка N. Исполнений в серии — 3, применение: работа передатчика и приёмника радиостанции или ретранслятора на одну антенну. Оборудование KADAMM поставляется с паспортом изделия.
Дуплексеры КАДАММ ДУ-450/470 разделяют приём и передачу в общем фидере и антенне в полосе 450–470 МГц. Исполнения различаются разносом частот приёма и передачи: 5–7 МГц (ДУ-450/470-5), 7–12 МГц (ДУ-450/470-7), 12–20 МГц (ДУ-450/470-12).
Вносимые потери не более 1,2–1,5 дБ (по исполнению), развязка каналов ≥75 дБ, КСВН ≤1,35, полоса канала ±100 кГц / ±400 кГц (по исполнению). При заказе укажите частоты приёма и передачи вашей сети.
Допустимая мощность 50 Вт средняя. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −20 … +50 °C. Исполнений в карточке: 3.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 450–470 МГц |
| Разнос частот | 5–7 МГц (ДУ-450/470-5), 7–12 МГц (ДУ-450/470-7), 12–20 МГц (ДУ-450/470-12) |
| Полоса канала | ±100 кГц / ±400 кГц (по исполнению) |
| Вносимые потери | не более 1,2–1,5 дБ (по исполнению) |
| Развязка | ≥75 дБ |
| КСВН | ≤1,35 |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C |
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| КАДАММ ДУ-450/470-5 | 5–7 МГц | ±100 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,35 | 50 Вт | 1,5 кг | 225×190×40 мм |
| КАДАММ ДУ-450/470-7 | 7–12 МГц | ±400 кГц | ≤1,2 дБ | ≥75 дБ | ≤1,35 | 50 Вт | 1,5 кг | 225×190×40 мм |
| КАДАММ ДУ-450/470-12 | 12–20 МГц | ±100 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,35 | 50 Вт | 1,5 кг | 225×190×40 мм |
Исполнения различаются разносом частот, полосой канала и вносимыми потерями.
КАДАММ ДУ-450/470 работает в полосах 450–470 МГц: сети LTE-450 (диапазоны 3GPP B31/n31); TETRA и DMR 450–470 МГц. Дуплексный фильтр КАДАММ ДУ-450/470 разделяет приём и передачу в общем фидере, развязка ≥75 дБ.
Комплект КАДАММ ДУ-450/470: дуплексный фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДУ-450/470 — 450–470 МГц; они перекрывают диапазоны 3GPP B31/n31.
У КАДАММ ДУ-450/470 вносимые потери не более 1,2–1,5 дБ (по исполнению), развязка ≥75 дБ.
У КАДАММ ДУ-450/470 мощность 50 Вт средняя, КСВН ≤1,35.
У КАДАММ ДУ-450/470 разъёмы розетка N, рабочая температура −20 … +50 °C.
У КАДАММ ДУ-450/470: диапазон частот 450–470 МГц, КСВН ≤1,35, мощность 50 Вт средняя. У КАДАММ ДУ-152/175: диапазон частот 152–175 МГц, КСВН ≤1,40, мощность 150 Вт максимальная.
По разносу частот передачи и приёма вашей радиосети: выберите исполнение, в диапазон разноса которого он попадает — 5–7 МГц (ДУ-450/470-5), 7–12 МГц (ДУ-450/470-7), 12–20 МГц (ДУ-450/470-12).
Гарантия на КАДАММ ДУ-450/470 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексеры (дуплексные фильтры) серии КАДАММ ДУ-450/470 — 450–470 МГц, разнос 5–20 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Режекторный фильтр вырезает из диапазона одну полосу и пропускает всё остальное — его ставят против конкретного мешающего передатчика. Фильтр нижних частот срезает гармоники своего передатчика, фильтр верхних частот —…
Дуплексер позволяет ретранслятору радиосвязи принимать и передавать через одну антенну: внутри два тракта резонаторов, каждый пропускает свою частоту и не пропускает чужую. Разбираем, почему главный параметр дуплексера…
Мультиплексер сводит несколько частотных каналов в общий тракт: внутри это фильтры с общим портом. Разбираем, чем он отличается от делителя мощности и от дуплексера, какая развязка нужна между каналами, что происходит…
Полосовой, нижних частот, верхних частот или режекторный — тип фильтра определяется тем, где лежит помеха относительно рабочей полосы. Разбираем, чем отличаются типы, какие характеристики решают при подборе (затухание…
Полосовой фильтр пропускает рабочую полосу и подавляет всё за её пределами, защищая приёмник от чужих передатчиков. Разбираем три числа, по которым его выбирают, что такое крутизна ската, чем полосовой фильтр отличается…
Дуплексер позволяет передатчику и приёмнику работать одновременно через одну антенну: внутри два полосовых фильтра и развязка между трактами в 90–105 дБ. Разбираем, чем он отличается от диплексера и полосового фильтра…
В пассивной части нет прошивок и протоколов, поэтому замена импортной позиции сводится к сверке характеристик: полоса, функциональный параметр, мощность, интермодуляция, разъём и механика. Разбираем, что смотреть по…
Свести несколько систем в общий фидер можно двумя способами: собрать узел из полосовых фильтров и сумматора либо поставить готовый частотный комбайнер. Разница в потерях доходит до шести децибел, а число соединений…
Разъём определяет, сколько мощности пройдёт без нагрева, сколько интермодуляции родится в тракте и как соединение переживёт вибрацию и влагу. В статье разбираем четыре типа, которые встречаются в трактах сотовой связи…
Карточка пассивного изделия — это десяток строк с децибелами. В статье разбираем их по порядку: что означает децибел и опорные значения 3, 6, 10, 20 дБ; чем КСВН отличается от возвратных потерь; почему у делителя…
Семь классов пассивных устройств выглядят одинаково и называются в прайсах по-разному: делитель и сплиттер, ответвитель и таппер, комбайнер и сумматор. В статье разбираем, что делает каждый класс, какие цифры у него…
113 позиций в 13 разделах: делители и ответвители, гибридные мосты и частотные комбайнеры, фильтры, POI, нагрузки и аттенюаторы, инжекторы питания, мачтовый усилитель и антенны. Статья устроена как карта каталога…
Дуплексер позволяет ретранслятору одновременно передавать и принимать на одну антенну — и делает это, разводя мощный передатчик и чувствительный приёмник по частоте. Разбираем, чем полосовой отличается от режекторного…
