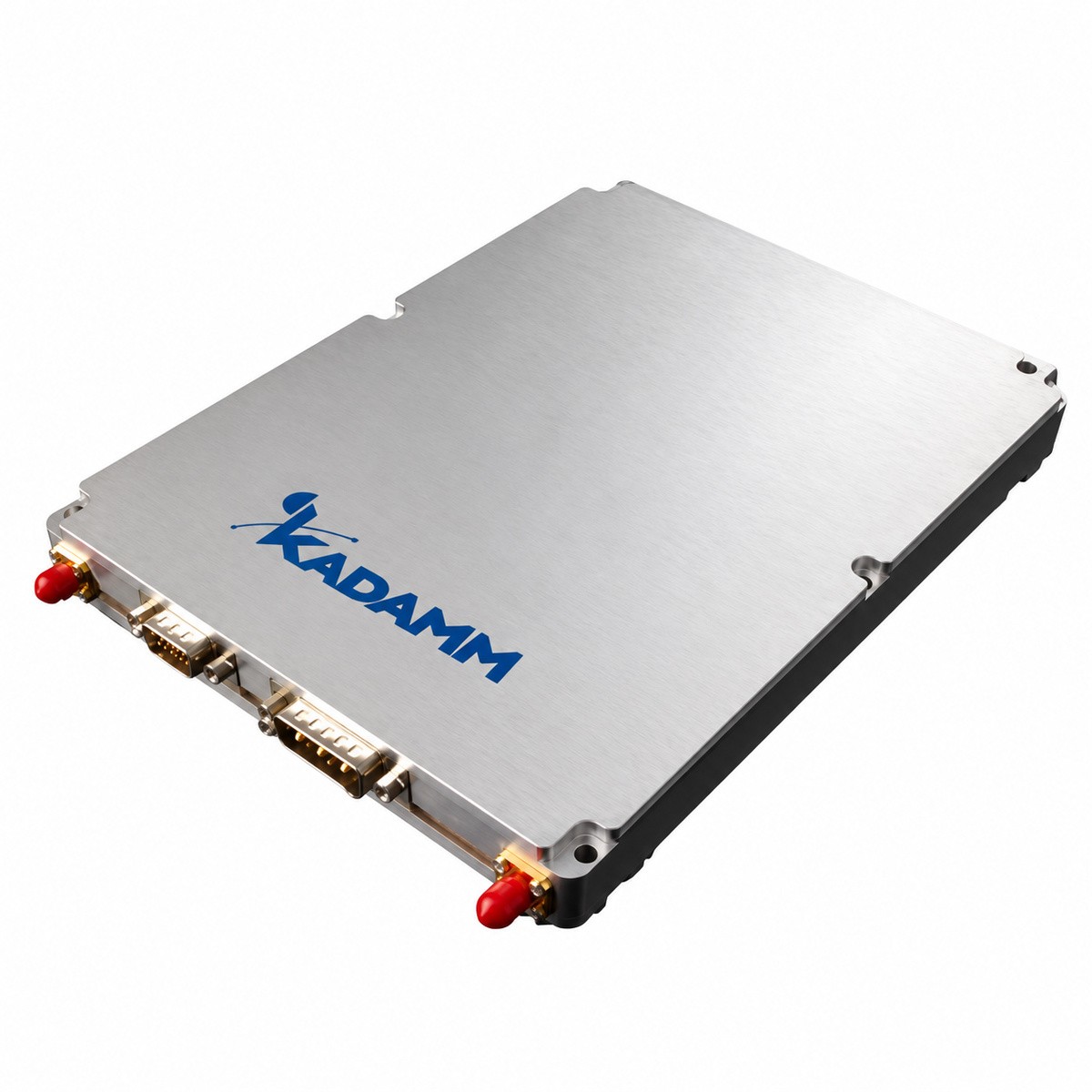

Усилители для радиосвязи и базовых станций: МШУ 320–360 МГц (шум ≤1,5 дБ), модуль 28 Вт 460–500 МГц и линейные усилители базовых станций 16–200 Вт для 900–2100 МГц.
Серия КАДАММ УМ-Р объединяет усилители для узлов радиосвязи и базовых станций: малошумящий усилитель 320–360 МГц, линейный модуль 460–500 МГц на 28 Вт и линейные усилители мощности базовых станций GSM / CDMA / WCDMA на 16–200 Вт.
| Параметр | Значение |
|---|---|
| Усилители БС — интермодуляция | 16 Вт ≤−75 дБн; 30 Вт ≤−70; 60–80 Вт ≤−65; 160–200 Вт ≤−60 дБн |
| Усилители БС — КПД | ≥16–30 % |
| КСВН | ≤1,3 (БС), ≤1,4 (модули) |
| Разъёмы | SMA (розетка) |
| Надёжность БС | MTBF ≥100 000 ч |
| Параметр | Значение |
|---|---|
| МШУ | 100 × 60 × 20 мм, 12–16 В, ≤250 мА, −25…+55 °C |
| Модуль 28 Вт | 95 × 55 × 15 мм, 12–16 В, 3–4,5 А |
| Усилители БС | +28 ± 1 В DC; габариты — уточняйте у менеджера |
| Артикул | Частоты, МГц | Тип | Усиление | Выходная мощность |
|---|---|---|---|---|
| KADAMM УМШ-Р-320/360 | 320–360 | МШУ | ≥20 дБ; шум ≤1,5 дБ | ≥0 дБм |
| KADAMM УМ-Р-460/500-28 | 460–500 | линейный усилитель | ≥45 дБ | ≥44,5 дБм (28 Вт) |
| KADAMM УМ-БС-16 | 930–960 / 866–880 / 1805–1880 / 2110–2170 (по заказу) | линейный усилитель БС | 50 ± 1 дБ | 16 Вт (41,5 дБм) |
| KADAMM УМ-БС-30 | 930–960 / 866–880 / 1805–1880 / 2110–2170 (по заказу) | линейный усилитель БС | 50 ± 1 дБ | 30 Вт (44,5 дБм) |
| KADAMM УМ-БС-60 | 930–960 / 866–880 / 1805–1880 / 2110–2170 (по заказу) | линейный усилитель БС | 50 ± 1 дБ | 60 Вт (48 дБм) |
| KADAMM УМ-БС-80 | 930–960 / 866–880 / 1805–1880 / 2110–2170 (по заказу) | линейный усилитель БС | 50 ± 1 дБ | 80 Вт (49 дБм) |
| KADAMM УМ-БС-160 | 930–960 / 866–880 / 1805–1880 / 2110–2170 (по заказу) | линейный усилитель БС | 50 ± 1 дБ | 160 Вт (51,5 дБм) |
| KADAMM УМ-БС-200 | 930–960 / 866–880 / 1805–1880 / 2110–2170 (по заказу) | линейный усилитель БС | 50 ± 1 дБ | 200 Вт (53 дБм) |
Частоты, полосы и разъёмы, не указанные в таблице, — уточняйте у менеджера.
Узлы радиосвязи, ретрансляторы, базовые станции GSM / CDMA / WCDMA.
Усилитель КАДАММ УМ-Р выбранного исполнения.
| Параметр | УМ-Р | ДУ-Р | КП | РПУ-К | BDA-V | RPT-D | OPT-TR |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 320–360 / 460–500 / 900–2100 МГц | 136–520 МГц | 136–520 МГц | 136–470 МГц | 150–171 МГц | 136–174 / 400–470 МГц | 350–470 МГц |
| Тип | KADAMM УМ-Р | Дуплексеры радиосвязи УКВ/ДМВ серии КАДАММ ДУ-Р | Комбайнеры передатчиков радиосвязи серии КАДАММ КП | KADAMM РПУ-К | KADAMM BDA-V | KADAMM RPT-D | KADAMM OPT-TR |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM УМ-Р: диапазоны 320–360 / 460–500 / 900–2100 МГц, тип KADAMM УМ-Р. У KADAMM ДУ-Р: диапазоны 136–520 МГц, тип Дуплексеры радиосвязи УКВ/ДМВ серии КАДАММ ДУ-Р.
930–960, 866–880, 1805–1880 или 2110–2170 МГц — указывается в заказе.
Артикул для заказа — KADAMM УМ-Р, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM УМ-Р могут уточняться без уведомления.
Поставляем KADAMM УМ-Р — усилители для радиосвязи и базовых станций: МШУ 320–360 МГц, 28 Вт 460–500 МГц, 16–200 Вт 900–2100 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
