ВЧ-репитеры для улицы и помещений со встроенной системой подавления обратной связи (ICS): один диапазон 900, 1800 или 2100 МГц по заказу, выходная мощность 30–43 дБм, усиление до 100 дБ, 12 цифровых каналов, корпус IP65.

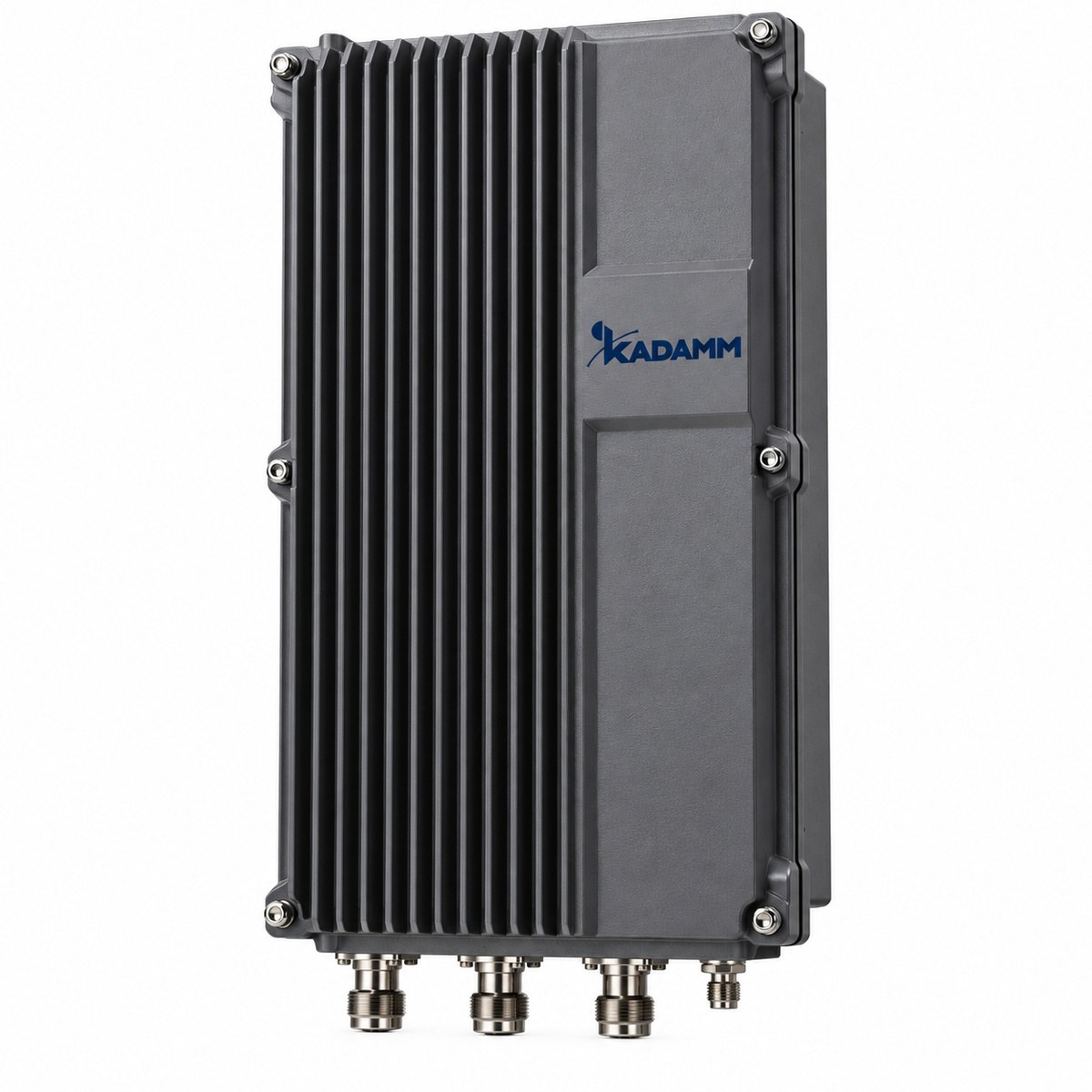

Серия КАДАММ REP-I — ВЧ-репитеры сотовой связи с системой подавления обратной связи (ICS, Interference Cancellation System) для расширения покрытия 2G и 3G на улице и в зданиях: посёлки, трассы, тоннели, промышленные площадки, аэропорты. Репитер принимает сигнал базовой станции донорной антенной, линейно усиливает его и передаёт в зону покрытия через сервисную антенну; сигнал абонентов усиливается в обратном направлении.
Цифровой подавитель в реальном времени вычитает из донорного тракта сигнал, просочившийся из сервисной антенны, и составляющие многолучёвости: диапазон подавления не менее 25 дБ, окно не менее 6 мкс. Поэтому рабочее усиление может быть не меньше развязки антенн плюс 10 дБ, и репитер ставят там, где обычный возбуждается. Диапазон — 900, 1800 или 2100 МГц по заказу; исполнения 900 и 1800 МГц обрабатывают 12 каналов одновременно. Выходная мощность вниз 30, 33, 37, 40 или 43 дБм.
| Параметр | 900 / 1800 МГц | 2100 МГц |
|---|---|---|
| Частоты, вверх / вниз | 880–915 / 925–960 или 1710–1785 / 1805–1880 МГц (по заказу) | 1920–1980 / 2110–2170 МГц |
| Полоса пропускания | по заказу, задаётся до производства | |
| Максимальная выходная мощность вниз | 43 дБм (REP-I43-1); 30 / 33 / 37 / 40 дБм — по заказу | |
| Выходная мощность вверх | уточняйте у менеджера | |
| Максимальное усиление (REP-I43-1) | 100 дБ | ≥100 дБ |
| Регулировка усиления | 0–31 дБ, шаг 1 дБ | |
| Максимальное рабочее усиление | не менее развязки антенн + 10 дБ | |
| Число каналов | 12 | уточняйте у менеджера |
| Защита от самовозбуждения | система подавления обратной связи (ICS) | |
| Окно подавления обратной связи | ≥6 мкс | |
| Диапазон подавления | ≥25 дБ | |
| Погрешность частоты | ≤0,05 ppm | уточняйте у менеджера |
| КСВН | ≤1,5 | |
| Коэффициент шума | ≤6 дБ | ≤5 дБ |
| Неравномерность в полосе | ≤3 дБ | ≤3 дБ (размах) в полосе 3,84 МГц |
| Модуляционные искажения (EVM) | — | ≤12,5 % |
| Максимальная входная мощность без повреждения | 10 дБм | |
| Побочные излучения | ≤−36 дБм | по 3GPP TS 25.106 |
| Интермодуляция 3-го порядка | ≤−45 дБн/30 кГц при номинальной мощности | по 3GPP TS 25.106 |
| Задержка | ≤5 мкс | |
| Входное / выходное сопротивление | 50 Ом | |
| ВЧ-разъёмы | N (розетка) | |
| Потребляемая мощность | уточняйте у менеджера | |
| Параметр | Значение |
|---|---|
| Габариты | 428 × 328 × 175 мм |
| Масса | ≤15 кг |
| Корпус | алюминиевый сплав, IP65; для улицы и помещений |
| Питание | −48 В DC или 110/220 В AC, 50/60 Гц (по заказу) |
| Резервное питание | по заказу, до 4 ч |
| Местное управление | ноутбук через порт USB |
| Удалённое управление | по заказу, через встроенный модем: мощность и усиление вверх / вниз, уровень сигнала, номера каналов, аттенюатор, пороги тревог, температура усилителей, включение усилителя мощности |
| Рабочая температура | −25…+55 °C (хранение −30…+60 °C) |
| Относительная влажность | ≤95 % без конденсации |
| Артикул | Выходная мощность вниз | Усиление | Диапазон |
|---|---|---|---|
| KADAMM REP-I30-1 | 30 ± 2 дБм (1 Вт) | 80…95 ± 3 дБ по исполнению — уточняйте у менеджера | один: 900, 1800 или 2100 МГц |
| KADAMM REP-I33-1 | 33 ± 2 дБм (2 Вт) | 80…95 ± 3 дБ по исполнению — уточняйте у менеджера | один: 900, 1800 или 2100 МГц |
| KADAMM REP-I37-1 | 37 ± 2 дБм (5 Вт) | 80…95 ± 3 дБ по исполнению — уточняйте у менеджера | один: 900, 1800 или 2100 МГц |
| KADAMM REP-I40-1 | 40 ± 2 дБм (10 Вт) | 80…95 ± 3 дБ по исполнению — уточняйте у менеджера | один: 900, 1800 или 2100 МГц |
| KADAMM REP-I43-1 | 43 ± 2 дБм (20 Вт) | 100 дБ (2100 МГц: ≥100 дБ) | один: 900, 1800 или 2100 МГц |
Диапазон и полосы оператора указываются в заказе. Характеристики в таблицах приведены для исполнения 43 дБм; усиление и параметры исполнений 30–40 дБм — уточняйте у менеджера.
Расширение покрытия 2G/3G там, где развязку донорной и сервисной антенн не удаётся сделать больше усиления обычного репитера: посёлки, трассы, тоннели, карьеры, заводы, аэропорты, площадки с одной опорой под обе антенны.
Репитер КАДАММ REP-I выбранного исполнения. Донорная и сервисные антенны, кабель, модем удалённого управления, резервное питание — по заказу; уточняйте у менеджера.
| Параметр | REP-I | REP-PW | REP-P | REP-PD | REP-D | REP-A | REP-F |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Тип | ICS-репитер, 1 диапазон, IP65 | беспроводной пикорепитер | пикорепитер, 1–3 диапазона | цифровой пикорепитер, 1 диапазон | цифровой репитер, 1 диапазон, IP65 | ВЧ-репитер, 1–3 диапазона, IP65 | оптический репитер, 2 диапазона |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM REP-I: тип ICS-репитер, 1 диапазон, IP65. У KADAMM REP-PW: тип беспроводной пикорепитер.
Обычный репитер устойчив, только если развязка донорной и сервисной антенн больше его усиления с запасом. Подавитель обратной связи вычитает просочившийся сигнал, поэтому рабочее усиление REP-I может быть не меньше развязки плюс 10 дБ: антенны ставят ближе друг к другу, например на одной опоре.
Ряд 30, 33, 37, 40 и 43 дБм (1–20 Вт). Мощность определяется площадью зоны покрытия и затуханием трассы; расчёт сделает инженер по плану объекта.
Артикул для заказа — KADAMM REP-I, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM REP-I могут уточняться без уведомления.
Поставляем KADAMM REP-I — ICS-репитеры 2G/3G с подавлением обратной связи: 900 / 1800 / 2100 МГц, 30–43 дБм, усиление до 100 дБ, IP65 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
