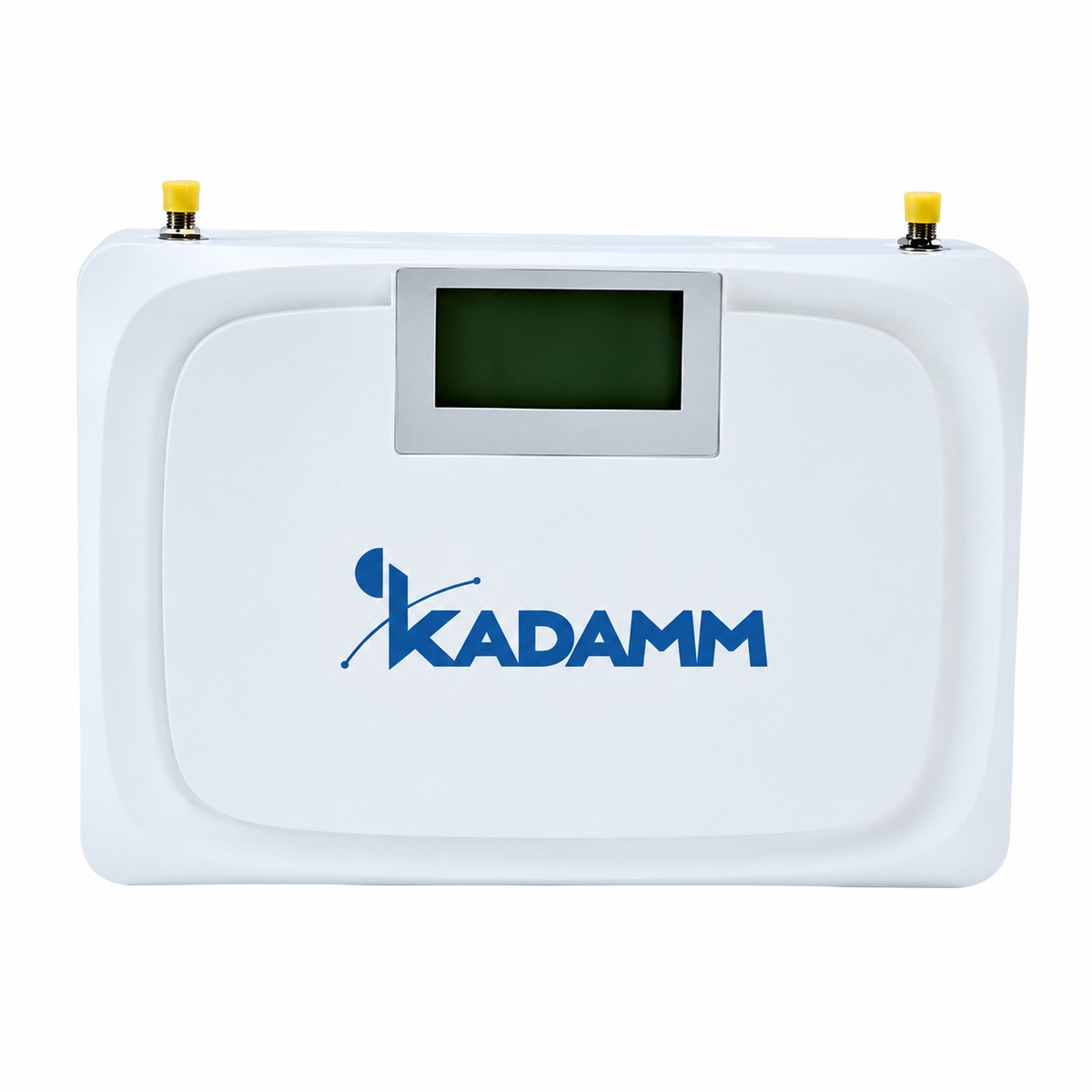

Цифровые селективные микрорепитеры: цифровой выбор полосы, 1–4 диапазона 700–3500 МГц, 17–20 дБм, уличное исполнение для кранов, многонесущее исполнение с выбором несущей и исполнения REP-MD-X с подполосой до 100 МГц.
Серия КАДАММ REP-MD — цифровые микрорепитеры: цифровой фильтр выделяет полосу своего оператора, поэтому соседние сети и шумы не усиливаются. Исполнения на один, два и четыре диапазона; «-У» — уличное, в герметичном корпусе с грозозащитой, для башенных и портовых кранов; «-МН» — многонесущее, с выбором отдельных несущих.
Исполнения REP-MD-X2 / X3 / X4 — 2, 3 или 4 диапазона из 700 (B28, 703–803) / 800 (B20, 791–862) / 850 (B5, 824–894) / 900 (B8, 880–960) / 1800 / 2100 / 2600 / 3500 МГц по заказу, с подполосой до 100 МГц и выходной мощностью 17 дБм.
| Параметр | Значение |
|---|---|
| Диапазоны | по исполнению |
| Частоты диапазонов, вверх / вниз | 2100 (B1): 1920–1980 / 2110–2170 МГц; 1800 (B3): 1710–1785 / 1805–1880 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD; 3500 TDD (N78): 3300–3800 МГц, TDD |
| Максимальная выходная мощность | 17 / 20 дБм (исполнение «-МН» и двухдиапазонные — 20 дБм) |
| Максимальное усиление | 65 / 70 дБ |
| Цифровой выбор полосы | есть |
| Выбор несущей | только исполнение «-МН» |
| REP-MD-X2 / X3 / X4 | вверх / вниз 17 дБм; усиление вверх 60, вниз 65 дБ; 1 подполоса до 100 МГц, ширина регулируется; аттенюатор 0–30 дБ; АРУ ≥25 дБ; КСВН ≤2,5; неравномерность ≤5 дБ; шум ≤10 дБ; задержка ≤10 мкс; EVM 64QAM ≤8 %, 256QAM ≤5 %; побочные излучения по EN 301 908-15 |
| Параметр | Значение |
|---|---|
| REP-MD-X2 / X3 / X4 | 290 × 230 × 55 мм (3–4 диапазона), 290 × 128 × 53 мм (1–2); ≤3 кг; питание 12 В DC от адаптера, ≤60 Вт; −10…+40 °C; IP30; принудительное охлаждение; настенный монтаж |
| Исполнение «-МН» | объём менее 3 л, масса менее 3 кг |
| Остальные исполнения | габариты и масса — уточняйте у менеджера; «-У» — уличный корпус с грозозащитой |
| Артикул | Диапазоны | Примечание |
|---|---|---|
| KADAMM REP-MD-1800 | 1800 МГц | |
| KADAMM REP-MD-1800/2100 | 1800 + 2100 МГц | |
| KADAMM REP-MD-1800/3500Т | 1800 + 3500 TDD МГц | |
| KADAMM REP-MD-1800-У | 1800 МГц | |
| KADAMM REP-MD-1800/2100-У | 1800 + 2100 МГц | |
| KADAMM REP-MD-1800/3500Т-У | 1800 + 3500 TDD МГц | |
| KADAMM REP-MD-1800/2100/2600Т/3500Т-МН | 1800 + 2100 + 2600 TDD + 3500 TDD МГц | |
| KADAMM REP-MD-X2 | 2 диапазона из 700 (B28, 703–803) / 800 (B20, 791–862) / 850 (B5, 824–894) / 900 (B8, 880–960) / 1800 / 2100 / 2600 / 3500 МГц по заказу | |
| KADAMM REP-MD-X3 | 3 диапазона из 700 (B28, 703–803) / 800 (B20, 791–862) / 850 (B5, 824–894) / 900 (B8, 880–960) / 1800 / 2100 / 2600 / 3500 МГц по заказу | |
| KADAMM REP-MD-X4 | 4 диапазона из 700 (B28, 703–803) / 800 (B20, 791–862) / 850 (B5, 824–894) / 900 (B8, 880–960) / 1800 / 2100 / 2600 / 3500 МГц по заказу |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM REP-MD работает в полосах 703–748 / 758–821 / 824–862 / 869–915 / 925–960 / 1710–1785 / 1805–1880 / 1920–1980 / 2110–2170 / 2496–2690 / 3300–3800 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B7/n7, B38/n38, B41/n41, B42/n78 и др.). Офисы, гостиницы, переговорные и залы обслуживания; «-У» — башенные и портовые краны.
Репитер КАДАММ REP-MD выбранного исполнения. Антенны и кабель — уточняйте у менеджера.
| Параметр | REP-MD | REP-PW | REP-P | REP-PD | REP-D | REP-A | REP-F |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 700 / 800 / 850 / 900 / 1800 / 2100 / 2600 TDD / 3500 TDD МГц | — | — | — | — | — | — |
| Тип | цифровой микрорепитер, 1–4 диапазона | беспроводной пикорепитер | пикорепитер, 1–3 диапазона | цифровой пикорепитер, 1 диапазон | цифровой репитер, 1 диапазон, IP65 | ВЧ-репитер, 1–3 диапазона, IP65 | оптический репитер, 2 диапазона |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM REP-MD — 703–748 / 758–821 / 824–862 / 869–915 / 925–960 / 1710–1785 / 1805–1880 / 1920–1980 / 2110–2170 / 2496–2690 / 3300–3800 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM REP-MD: тип цифровой микрорепитер, 1–4 диапазона. У KADAMM REP-PW: тип беспроводной пикорепитер.
Многонесущее исполнение выбирает не только полосу, но и отдельные несущие оператора — для залов и переговорных, где важна чистота сигнала.
Артикул для заказа — KADAMM REP-MD, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM REP-MD могут уточняться без уведомления.
Поставляем KADAMM REP-MD — цифровые селективные микрорепитеры 2G–5G: 1–4 диапазона, цифровой выбор полосы, 17–20 дБм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
