Микрораспределённые системы покрытия: главный блок MU принимает сигнал донорной антенной, блок распределения EU питает и связывает 4 или 8 выносных блоков RU по кабелю, 17–20 дБм на RU, 1–3 диапазона FDD и TDD; главный блок 1 → 3 — до 24 RU на этаж.

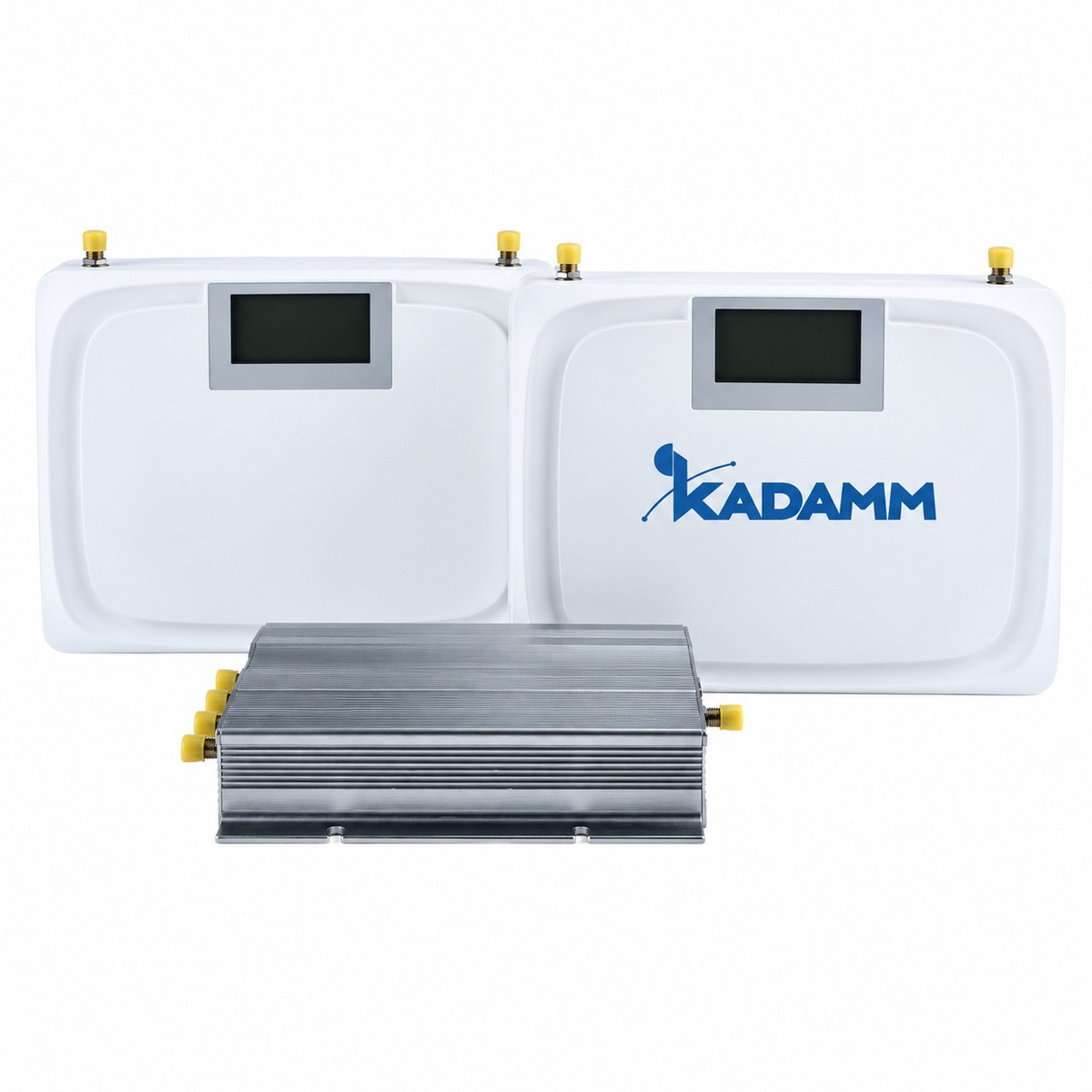

Серия КАДАММ DAS-R — системы из трёх частей: MU принимает сигнал базовой станции через донорную антенну, EU разветвляет его на 4 или 8 выносных блоков RU и питает их по тому же кабелю, RU покрывают зоны. Для подземных парковок, супермаркетов, магазинов первых этажей и развлекательных зон.
Суффикс «-8» — блок EU на 8 RU, «-4» — на 4 RU; трёхдиапазонные TDD-исполнения (с 2600Т / 3500Т) без суффикса — на 4 RU, с суффиксом «-8» — на 8 RU.
Исполнения «-24» — для больших одноэтажных объектов: главный блок 1 → 3 на три блока EU 1 → 8, до 24 RU; 1800 МГц LTE в паре с 5G NR 2100, 2600 TDD или 3500 TDD.
| Параметр | Значение |
|---|---|
| Диапазоны | по исполнению |
| Частоты диапазонов, вверх / вниз | 2100 (B1): 1920–1980 / 2110–2170 МГц; 1800 (B3): 1710–1785 / 1805–1880 МГц; 850 (B5): 824–849 / 869–894 МГц; 900 (B8): 880–915 / 925–960 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD; 3500 TDD (N78): 3300–3800 МГц, TDD |
| Максимальная выходная мощность RU | 17 / 20 дБм |
| Максимальное усиление системы | 115 / 120 дБ |
| Исполнение 900 + 1800 + 2100 МГц | MU: вверх 17 ± 2 дБм, вниз 5–10 ± 2 дБм, усиление 55–65 ± 3 дБ; RU: вниз 17 ± 2 дБм, вверх 5–10 ± 2 дБм, усиление 55 ± 3 дБ; АРУ ≥20 дБ; регулировка 25 дБ; неравномерность ≤7–9 дБ; задержка ≤1 мкс; КСВН ≤2,5; EVM ≤5–8 %; EU — потери ≤18 дБ, SMA 50 Ом |
| Блоки системы, остальные исполнения | MU — 10 / 15 дБм, усиление 60 / 65 дБ; RU — 17 / 20 дБм, усиление 55 дБ; EU 1 → 4 — вносимые потери ≤7,5 дБ; EU 1 → 8 — ≤11,5 дБ, неравномерность в полосе ≤5 дБ |
| Главный блок 1 → 3 («-24») | 10 / 15 дБм; усиление 60 / 65 дБ; 2–3 выхода; цифровой выбор полосы — по заказу |
| Параметр | Значение |
|---|---|
| MU и RU (исполнения 900 + 1800 + 2100 МГц) | 190 × 130 × 40 мм, 0,6 кг, ≤25 Вт, IP30, 0…+40 °C |
| EU 1 → 4 / 1 → 8 | 235 × 130 × 30 мм, ≈0,7 кг, 100–240 В AC, IP30 |
| Блоки остальных исполнений | MU, RU, EU — менее 1 л и 1 кг каждый; главный блок 1 → 3 — менее 2 л, 1 кг; остальное — уточняйте у менеджера |
| Артикул | Диапазоны | Примечание |
|---|---|---|
| KADAMM DAS-R-850-4 | 850 МГц | 1 → 4 |
| KADAMM DAS-R-850-8 | 850 МГц | 1 → 8 |
| KADAMM DAS-R-900-4 | 900 МГц | 1 → 4 |
| KADAMM DAS-R-900-8 | 900 МГц | 1 → 8 |
| KADAMM DAS-R-1800-4 | 1800 МГц | 1 → 4 |
| KADAMM DAS-R-1800-8 | 1800 МГц | 1 → 8 |
| KADAMM DAS-R-2100-4 | 2100 МГц | 1 → 4 |
| KADAMM DAS-R-2100-8 | 2100 МГц | 1 → 8 |
| KADAMM DAS-R-900/1800-4 | 900 + 1800 МГц | 1 → 4 |
| KADAMM DAS-R-900/1800-8 | 900 + 1800 МГц | 1 → 8 |
| KADAMM DAS-R-850/1800-4 | 850 + 1800 МГц | 1 → 4 |
| KADAMM DAS-R-850/1800-8 | 850 + 1800 МГц | 1 → 8 |
| KADAMM DAS-R-1800/2600Т-4 | 1800 + 2600 TDD МГц | 1 → 4 |
| KADAMM DAS-R-1800/2600Т-8 | 1800 + 2600 TDD МГц | 1 → 8 |
| KADAMM DAS-R-1800/2100-4 | 1800 + 2100 МГц | 1 → 4 |
| KADAMM DAS-R-1800/2100-8 | 1800 + 2100 МГц | 1 → 8 |
| KADAMM DAS-R-1800/3500Т-4 | 1800 + 3500 TDD МГц | 1 → 4 |
| KADAMM DAS-R-1800/3500Т-8 | 1800 + 3500 TDD МГц | 1 → 8 |
| KADAMM DAS-R-900/1800/2100-4 | 900 + 1800 + 2100 МГц | 1 → 4 |
| KADAMM DAS-R-900/1800/2100-8 | 900 + 1800 + 2100 МГц | 1 → 8 |
| KADAMM DAS-R-850/1800/2100-4 | 850 + 1800 + 2100 МГц | 1 → 4 |
| KADAMM DAS-R-850/1800/2100-8 | 850 + 1800 + 2100 МГц | 1 → 8 |
| KADAMM DAS-R-1800/2600Т/3500Т | 1800 + 2600 TDD + 3500 TDD МГц | 1 → 4 |
| KADAMM DAS-R-1800/2100/3500Т | 1800 + 2100 + 3500 TDD МГц | 1 → 4 |
| KADAMM DAS-R-900/1800/3500Т | 900 + 1800 + 3500 TDD МГц | 1 → 4 |
| KADAMM DAS-R-1800/2100/2600Т | 1800 + 2100 + 2600 TDD МГц | 1 → 4 |
| KADAMM DAS-R-900/1800/2600Т | 900 + 1800 + 2600 TDD МГц | 1 → 4 |
| KADAMM DAS-R-900/2100/2600Т | 900 + 2100 + 2600 TDD МГц | 1 → 4 |
| KADAMM DAS-R-1800/2600Т/3500Т-8 | 1800 + 2600 TDD + 3500 TDD МГц | 1 → 8 |
| KADAMM DAS-R-1800/2100/3500Т-8 | 1800 + 2100 + 3500 TDD МГц | 1 → 8 |
| KADAMM DAS-R-900/1800/3500Т-8 | 900 + 1800 + 3500 TDD МГц | 1 → 8 |
| KADAMM DAS-R-1800/2100/2600Т-8 | 1800 + 2100 + 2600 TDD МГц | 1 → 8 |
| KADAMM DAS-R-900/1800/2600Т-8 | 900 + 1800 + 2600 TDD МГц | 1 → 8 |
| KADAMM DAS-R-900/2100/2600Т-8 | 900 + 2100 + 2600 TDD МГц | 1 → 8 |
| KADAMM DAS-R-1800/2100-24 | 1800 + 2100 МГц | главный блок 1 → 3, до 24 RU; 1800 LTE + 5G NR 2100 (N1) |
| KADAMM DAS-R-1800/2600Т-24 | 1800 + 2600 TDD МГц | главный блок 1 → 3, до 24 RU; 1800 LTE + 5G NR 2600 TDD (N41) |
| KADAMM DAS-R-1800/3500Т-24 | 1800 + 3500 TDD МГц | главный блок 1 → 3, до 24 RU; 1800 LTE + 5G NR 3500 TDD (N78) |
«-4» — 1 → 4, «-8» — 1 → 8, «-24» — до 24 RU; трёхдиапазонные TDD без суффикса — 1 → 4. Полоса 2100 МГц у RU — до 60 МГц.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM DAS-R работает в полосах 824–849 / 869–915 / 925–960 / 1710–1785 / 1805–1880 / 1920–1980 / 2110–2170 / 2496–2690 / 3300–3800 МГц: сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78). Подземные парковки, супермаркеты, магазины первых этажей, развлекательные зоны — закрытые зоны с небольшим трафиком.
Комплект КАДАММ DAS-R: MU (у «-24» — главный блок 1 → 3), EU и RU. Донорная антенна, кабели и сервисные антенны — уточняйте у менеджера.
| Параметр | DAS-R | REP-PW | REP-P | REP-PD | REP-D | REP-A | REP-F |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 850 / 900 / 1800 / 2100 / 2600 TDD / 3500 TDD МГц | — | — | — | — | — | — |
| Тип | микрораспределённая система, 1–3 диапазона | беспроводной пикорепитер | пикорепитер, 1–3 диапазона | цифровой пикорепитер, 1 диапазон | цифровой репитер, 1 диапазон, IP65 | ВЧ-репитер, 1–3 диапазона, IP65 | оптический репитер, 2 диапазона |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM DAS-R — 824–849 / 869–915 / 925–960 / 1710–1785 / 1805–1880 / 1920–1980 / 2110–2170 / 2496–2690 / 3300–3800 МГц — перекрывают диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM DAS-R: тип микрораспределённая система, 1–3 диапазона. У KADAMM REP-PW: тип беспроводной пикорепитер.
Один репитер покрывает одну зону; DAS-R раздаёт сигнал на 4, 8 или до 24 выносных блоков в разных частях здания при одной донорной антенне.
Артикул для заказа — KADAMM DAS-R, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM DAS-R могут уточняться без уведомления.
Поставляем KADAMM DAS-R — микрораспределённые системы покрытия MU + EU + RU: 1–3 диапазона, 4, 8 или до 24 выносных блоков, 17–20 дБм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
