Волоконно-оптический репитер 5G NR TDD 3700–3800 МГц: главный блок у базовой станции и до 16 выносных блоков MIMO 4×4 по одномодовому волокну, 24 дБм на каждый из четырёх портов, встроенная синхронизация TDD.

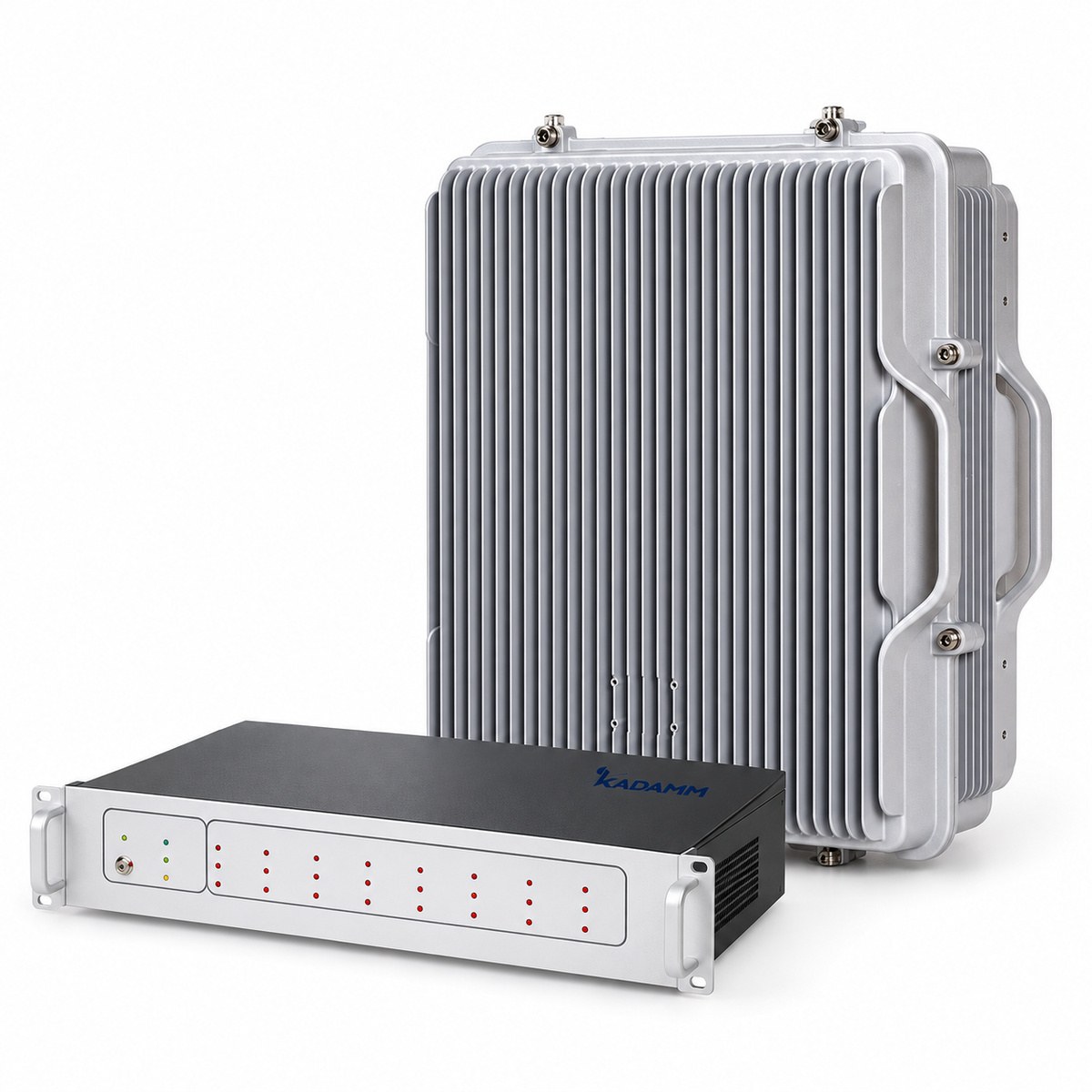

КАДАММ REP-FN24-1M4 — волоконно-оптический репитер 5G NR для объектов вдали от базовой станции, к которым проложено волокно: крупные здания, кампусы, тоннели, промышленные площадки. Главный блок (MU) снимает сигнал базовой станции через направленный ответвитель, преобразует его в оптический и передаёт по одномодовому волокну на выносные блоки (RU); выносной блок восстанавливает радиосигнал и выдаёт его в зону покрытия, сигнал абонентов идёт в обратном направлении.
Диапазон 3700–3800 МГц (NR TDD), полоса 100 МГц. Выносной блок работает в режиме MIMO 4×4: четыре тракта по 24 ± 2 дБм. Главный блок обслуживает до 16 выносных; встроенный модуль синхронизации TDD сам находит соту 5G и обрабатывает сигнализацию. Управление и тревоги передаются по одному волокну, сигналы MIMO — по другому; спектральное уплотнение (WDM) увеличивает дальность.
| Параметр | Главный блок (MU) | Выносной блок (RU) |
|---|---|---|
| Стандарт | 5G NR TDD (n78), 3700–3800 МГц | |
| Частоты, вверх / вниз | 3700–3800 / 3700–3800 МГц | 4 × 3700–3800 / 4 × 3700–3800 МГц (MIMO 4×4) |
| Рабочая полоса | 100 МГц | 4 × 100 МГц |
| Число выносных блоков на главный | до 16 | — |
| Усиление системы (MU + RU) | 40 ± 3 дБ (подключение кабелем) | |
| Выходная мощность | вверх (к базовой станции) −5 ± 2 дБм | вниз 24 ± 2 дБм на порт (среднеквадратичная) |
| Выходная мощность вверх (RU) | — | уточняйте у менеджера |
| Регулировка | аттенюатор 0–30 дБ, шаг 1 дБ | АРУ / ограничение уровня, диапазон 10 дБ |
| Неравномерность усиления | — | ≤±6 дБ во всей полосе |
| Коэффициент шума | ≤5 дБ (при одном RU) | ≤5 дБ |
| Модуляционные искажения (EVM) | — | ≤4,5 % |
| Стабильность частоты | — | ≤0,01 ppm |
| Задержка | — | ≤1,5 мкс |
| Выходная оптическая мощность | 0 ± 3 дБм (1310 нм) / −12 ± 3 дБм (1550 нм) | — |
| Тип волокна / длины волн | одномодовое, 1310 / 1550 нм | |
| Дальность по волокну | уточняйте у менеджера | |
| Оптические разъёмы | 16 × FC/APC | 4 × FC/APC |
| ВЧ-разъёмы | 1 × N (розетка) | 4 × N (розетка) |
| Входное / выходное сопротивление | 50 Ом | |
| Потребляемая мощность | ≤30 Вт | ≤70 Вт |
| Параметр | Значение |
|---|---|
| Габариты | главный блок 485 × 350 × 43 мм; выносной блок 318 × 265 × 113 мм |
| Масса | главный блок ≤6 кг; выносной блок ≤11 кг |
| Исполнение | главный блок — для помещений, IP30, настенный; выносной блок — для помещений, охлаждение радиатором |
| Питание | 100–240 В AC, 50/60 Гц |
| Резервное питание | главный блок — 30 мин |
| Местное управление | главный блок — RJ-45; выносной блок — USB или точка доступа Wi-Fi |
| Удалённое управление | главный блок — веб-интерфейс по Ethernet/LAN; выносной блок — через главный блок по волокну |
| Рабочая температура | главный блок 0…+55 °C; выносной блок −10…+55 °C |
| Относительная влажность | ≤95 % |
| Наработка на отказ (MU) | более 50 000 ч |
Покрытие 5G NR 3,8 ГГц по волокну в крупных зданиях, кампусах, на производстве и в тоннелях, где ставить отдельную базовую станцию дорого, а донорный сигнал на месте слабый.
Главный блок и выносные блоки КАДАММ REP-FN24-1M4 под проект (до 16 RU на главный блок). Ответвитель на базовой станции, оптические шнуры и сервисные антенны MIMO — уточняйте у менеджера.
| Параметр | REP-FN | REP-PW | REP-P | REP-PD | REP-D | REP-A | REP-F |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Тип | оптический репитер 5G NR, MIMO 4×4 | беспроводной пикорепитер | пикорепитер, 1–3 диапазона | цифровой пикорепитер, 1 диапазон | цифровой репитер, 1 диапазон, IP65 | ВЧ-репитер, 1–3 диапазона, IP65 | оптический репитер, 2 диапазона |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM REP-FN: тип оптический репитер 5G NR, MIMO 4×4. У KADAMM REP-PW: тип беспроводной пикорепитер.
Выносной блок MIMO 4×4 имеет четыре ВЧ-порта N; к ним подключают четыре сервисные антенны или две антенны с двумя портами ±45°, чтобы абонентские устройства 5G работали с четырьмя потоками.
Да, и она встроена: модуль синхронизации сам находит соту 5G и переключает передачу и приём в такт кадру базовой станции.
Артикул для заказа — KADAMM REP-FN, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM REP-FN могут уточняться без уведомления.
Поставляем KADAMM REP-FN — оптический репитер 5G NR 3700–3800 МГц: главный блок и до 16 выносных блоков MIMO 4×4 по 24 дБм на порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
