Распределённая система 5G MIMO для новых зданий: MU переносит два потока NR 3300–3800 МГц на низкую частоту, раздаёт по одному кабелю через 4 EU на 16 RU, 2 × 23 дБм.

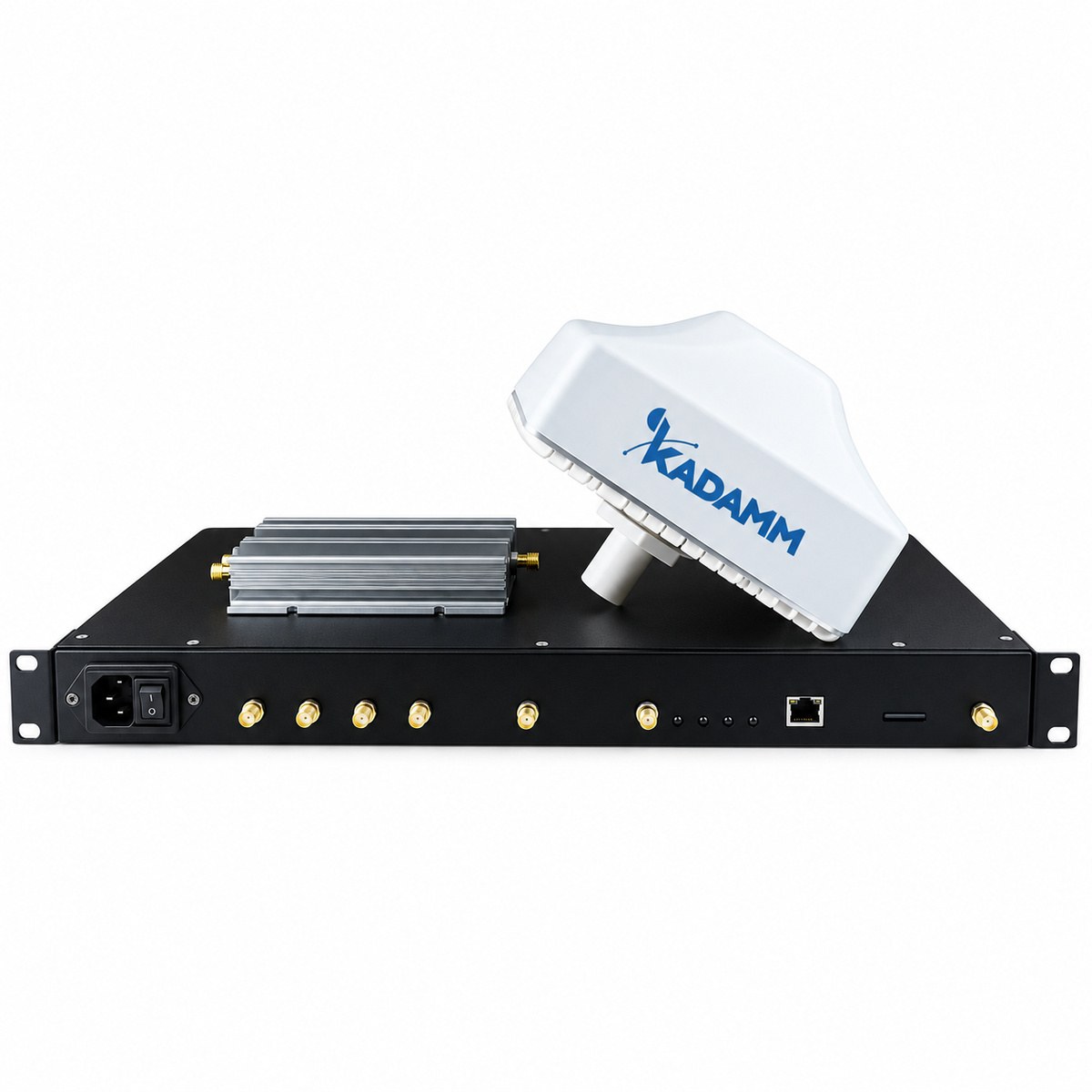

КАДАММ DAS-5M-3500Т — система для новых объектов с внутренним покрытием 5G в два потока: главный блок переносит частоту двух сигналов NR и передаёт их по новому однокабельному тракту с делителями; выносные блоки восстанавливают оба потока.
| Параметр | Значение |
|---|---|
| Частоты диапазонов, вверх / вниз | 3500 TDD (N78): 3300–3800 МГц, TDD |
| Максимальная выходная мощность | 2 × 23 дБм (выносной блок) |
| Максимальное усиление системы | 57 дБ (опционально до 70 дБ) |
| Состав | 1 MU + 4 EU + 16 RU |
| Главный блок MU | перенос частоты двух потоков NR; выход −10 дБм, 4 выхода, до 16 RU |
| Блок распределения EU 1 → 4 | пассивный: вносимые потери ≤7,5 дБ, КСВН ≤1,5, развязка выходов ≥15 дБ |
| Выносной блок RU | восстановление двух потоков 3300–3800 МГц, 2 × 23 дБм |
| Источник сигнала | донорная антенна или базовая станция |
| Мониторинг и управление | по заказу |
| Параметр | Значение |
|---|---|
| MU | объём менее 6,5 л, масса менее 4,5 кг |
| RU | объём не более 3 л, масса менее 1 кг |
| Габариты EU, питание блоков | уточняйте у менеджера |
| Артикул | Диапазоны | Примечание |
|---|---|---|
| KADAMM DAS-5M-3500Т | 3500 TDD МГц |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM DAS-5M работает в полосах 3300–3800 МГц: сети LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42/n78, B43/n78, n78). Новые офисные здания, супермаркеты, гостиницы с покрытием 5G в два потока.
Комплект КАДАММ DAS-5M-3500Т под проект. Делители, кабели и антенны — уточняйте у менеджера.
| Параметр | DAS-5M | DAS-RF5 | DAS-FS5 | REP-DF4 | DAS-P3 | REP-PW | REP-P |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 3500 TDD МГц | B3 + n78 / n41 | — | — | — | — | — |
| Тип | распределённая система 5G MIMO | оптическая DAS RoF, до 128 RU | перенос частоты DAS под 5G | цифровой оптический репитер, до 4 диапазонов | микро-DAS, 33 дБм, 80 дБ | беспроводной пикорепитер | пикорепитер, 1–3 диапазона |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM DAS-5M — 3300–3800 МГц — перекрывают диапазоны 3GPP B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM DAS-5M: диапазоны 3500 TDD МГц, тип распределённая система 5G MIMO. У KADAMM DAS-RF5: диапазоны B3 + n78 / n41, тип оптическая DAS RoF, до 128 RU.
Сигнал 3500 МГц сильно затухает в кабеле; на низкой частоте два потока MIMO проходят по одному кабелю и восстанавливаются в выносном блоке.
Артикул для заказа — KADAMM DAS-5M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM DAS-5M могут уточняться без уведомления.
Поставляем KADAMM DAS-5M — распределённая система 5G MIMO 3300–3800 МГц TDD: 1 MU + 4 EU + 16 RU, 2 × 23 дБм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
