Предусилители для помещений: принимают сигнал базовой станции донорной антенной и подают его на репитер или распределительную систему; 1800 + 2100 или 1800 + 2100 + 3500 МГц TDD, вверх 20 дБм / 30 дБ, вниз 0 дБм / 40 дБ.

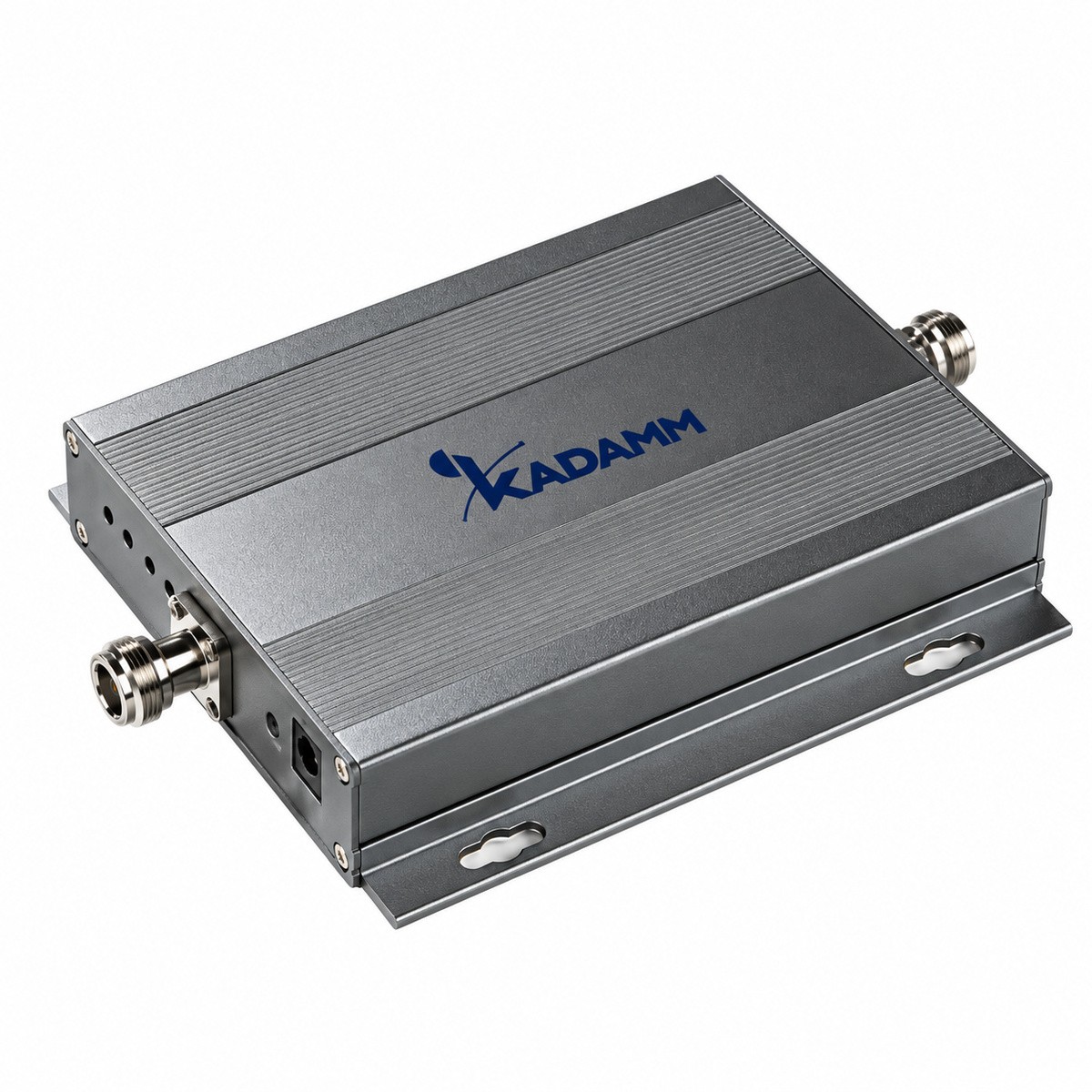

Серия КАДАММ REP-PR — предусилители (донорные усилители): звено между базовой станцией и репитером. Предусилитель принимает наиболее сильный сигнал базовой станции донорной антенной, линейно усиливает его и через распределительную систему здания подаёт на репитер; сигнал от репитера усиливается в обратном направлении и уходит к базовой станции.
REP-PR20-2 — двухдиапазонный 1800 + 2100 МГц, REP-PR20-3 — трёхдиапазонный 1800 + 2100 + 3300–3570 МГц TDD со встроенным модулем синхронизации 5G. В канале вверх выходная мощность 20 дБм при усилении 30 дБ, в канале вниз — 0 дБм при усилении 40 дБ: сигнал доводится до уровня входа репитера. При включении предусилитель проверяет развязку антенн, режим Smart подбирает усиление по развязке и уровню донорного сигнала.
| Параметр | REP-PR20-2 | REP-PR20-3 |
|---|---|---|
| Диапазоны | LTE 1800 + UMTS/LTE 2100 | LTE 1800 + UMTS/LTE 2100 + 5G NR TDD 3500 |
| Частоты, вверх / вниз | 1710–1785 / 1805–1880; 1920–1980 / 2110–2170 МГц | 1710–1785 / 1805–1880; 1920–1980 / 2110–2170; 3300–3570 МГц (TDD) |
| Максимальное усиление | вверх 30 ± 3 дБ, вниз 40 ± 3 дБ в каждом диапазоне | |
| Максимальная выходная мощность | вверх 20 ± 2 дБм, вниз 0 ± 2 дБм в каждом диапазоне | |
| Ручная регулировка | 5, 10, 15 дБ | |
| Диапазон АРУ | ≥20 дБ | |
| Синхронизация TDD | — | встроенный модуль 5G |
| Максимальная входная мощность без повреждения | ≤0 дБм | |
| КСВН | ≤2 | |
| Задержка | ≤1,5 мкс | |
| Входное / выходное сопротивление | 50 Ом | |
| Коэффициент шума | ≤11 дБ | |
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм; 1–12,75 ГГц: ≤−30 дБм | |
| ВЧ-разъёмы | 2 × N (розетка): порт базовой станции и порт абонентов | |
| Потребляемая мощность | ≤20 Вт | |
| Параметр | Значение |
|---|---|
| Габариты | 184 × 102 × 29 мм (PR20-2); 188 × 265 × 68 мм (PR20-3) |
| Масса | ≤1,5 кг (PR20-2); ≤5 кг (PR20-3) |
| Питание | адаптер: вход 100–240 В AC, выход 5 В 5 А |
| Сигнализация | самовозбуждение в канале вверх; проверка развязки антенн при включении |
| Индикация | питание, режим Smart, АРУ |
| Местное управление | точка доступа Wi-Fi |
| Рабочая температура | −10…+50 °C |
| Относительная влажность | ≤95 % без конденсации |
| Исполнение | для помещений, IP30 |
| Артикул | Диапазоны | Мощность вверх / вниз | Усиление вверх / вниз | Габариты, мм |
|---|---|---|---|---|
| KADAMM REP-PR20-2 | 1800 + 2100 МГц | 20 / 0 ± 2 дБм | 30 / 40 ± 3 дБ | 184 × 102 × 29 |
| KADAMM REP-PR20-3 | 1800 + 2100 + 3500 МГц TDD | 20 / 0 ± 2 дБм | 30 / 40 ± 3 дБ | 188 × 265 × 68 |
Предусилитель — компонент системы: выход вниз 0 дБм рассчитан на вход репитера или оптического удлинителя, а не на сервисные антенны. Схему подключения и подбор репитера — уточняйте у менеджера.
Донорное звено систем покрытия в зданиях: подача сигнала базовой станции на пикорепитеры, оптические удлинители и распределительные системы гостиниц, выставочных и торговых центров, офисов, подвалов, паркингов.
Предусилитель КАДАММ REP-PR выбранного исполнения с адаптером питания. Донорная антенна, кабель и репитер подбираются под объект — уточняйте у менеджера.
| Параметр | REP-PR | REP-PW | REP-P | REP-PD | REP-D | REP-A | REP-F |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Тип | предусилитель, 2–3 диапазона | беспроводной пикорепитер | пикорепитер, 1–3 диапазона | цифровой пикорепитер, 1 диапазон | цифровой репитер, 1 диапазон, IP65 | ВЧ-репитер, 1–3 диапазона, IP65 | оптический репитер, 2 диапазона |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM REP-PR: тип предусилитель, 2–3 диапазона. У KADAMM REP-PW: тип беспроводной пикорепитер.
Пикорепитер выдаёт в сервисные антенны 15–20 дБм. Предусилитель в канале вниз выдаёт 0 дБм — этого достаточно для входа репитера или оптического удлинителя, но не для покрытия помещения. Его ставят там, где донорный сигнал нужно усилить и передать дальше по кабелю.
Артикул для заказа — KADAMM REP-PR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM REP-PR могут уточняться без уведомления.
Поставляем KADAMM REP-PR — предусилители (донорные усилители) 1800 / 2100 / 3500 МГц: 2–3 диапазона, вверх 20 дБм, усиление 30 / 40 дБ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
