Оптические распределённые системы: главный блок берёт сигнал донорной антенной или с базовой станции, после цифровой обработки передаёт по волокну на выносные блоки; малая (24 дБм), средняя (2 × 33 дБм) мощность и 20 Вт на диапазон 800 + 2600 МГц.

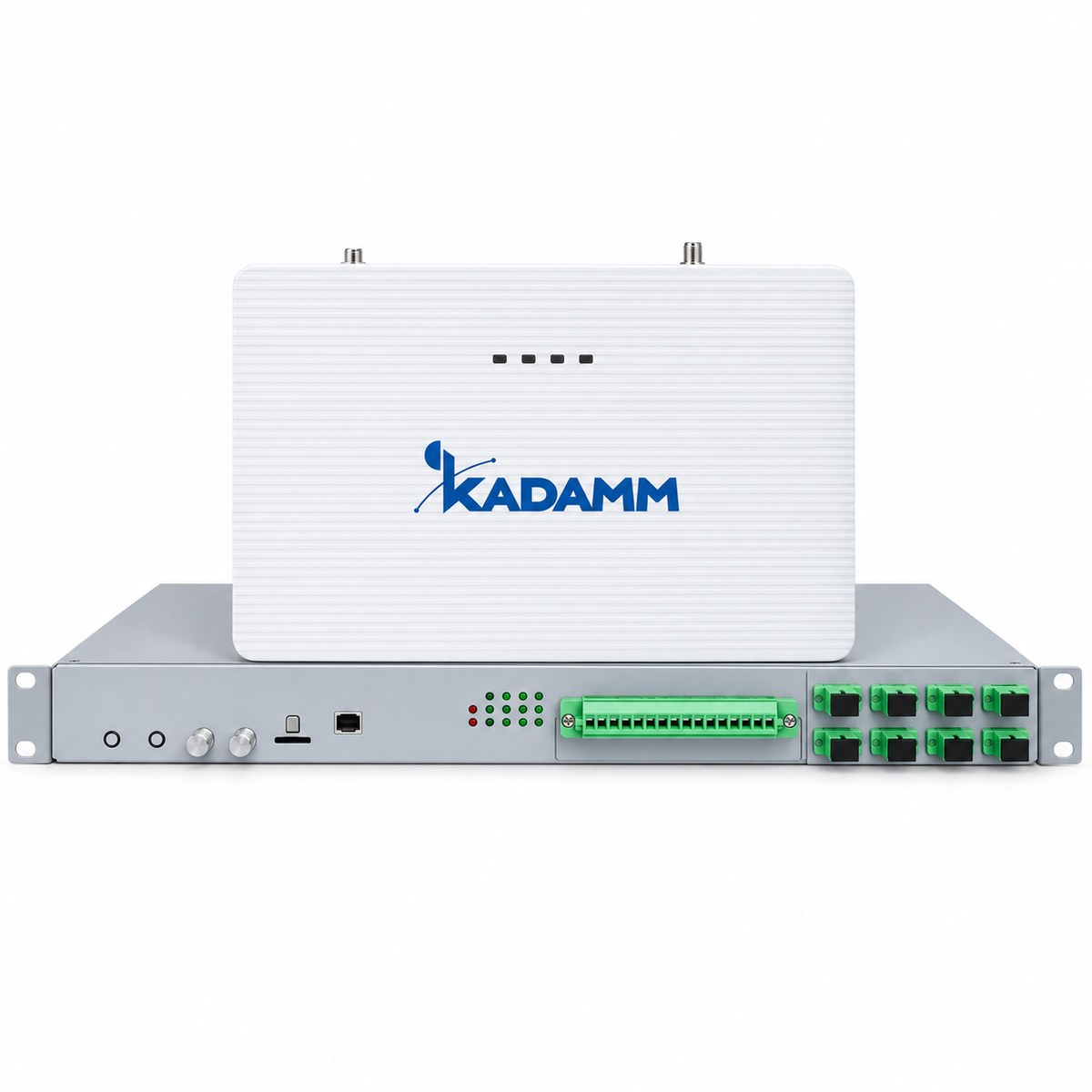

Серия КАДАММ DAS-F — оптические системы покрытия из главного (MU) и выносных (RU) блоков. Малой мощности «-24» (24 дБм, усиление 80 дБ, до 8 выносных блоков на главный) и средней «-33» (2 × 33 дБм, суммарно 36 дБм, 85 дБ, до 4 выносных блоков) — для парковок, торговых центров и гостиниц, с цифровым выбором поддиапазонов. Главный блок принимает сигнал донорной антенной или подключается к базовой станции по фидеру. Диапазоны — 1800 МГц в паре с 2100, 2600 TDD или 3500 TDD и тройные сочетания.
Исполнение KADAMM DAS-F-800/2600-43 — LTE 800 (B20) + LTE 2600 (B7), 43 дБм (20 Вт) на диапазон: главный блок в стойку 19″, выносной блок IP65 на стену или опору, до 4 или 8 выносных блоков, волокно до 20 км.
| Параметр | Значение |
|---|---|
| Диапазоны | по исполнению |
| Частоты диапазонов, вверх / вниз | 2100 (B1): 1920–1980 / 2110–2170 МГц; 1800 (B3): 1710–1785 / 1805–1880 МГц; 800 (B20): 832–862 / 791–821 МГц; 2600 (B7): 2500–2570 / 2620–2690 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD; 3500 TDD (N78): 3300–3800 МГц, TDD |
| Максимальная выходная мощность | «-24» — 24 дБм; «-33» — 2 × 33 дБм (SISO); «-43» — 43 ± 2 дБм на диапазон |
| Максимальное усиление | «-24» — 80 дБ; «-33» — 85 дБ; «-43» — 45 ± 3 дБ |
| Исполнение 800 + 2600 МГц, 43 дБм | вверх 832–862 / 2500–2570, вниз 791–821 / 2620–2690 МГц; вверх −10 ± 2 дБм; регулировка 30 дБ шагом 1 дБ; шум вверх ≤6 дБ; АРУ ≥20 дБ; неравномерность ≤±3 дБ; КСВН ≤1,5; задержка ≤1,5 мкс без волокна; EVM ≤8 %; ACLR, маска и побочные — 3GPP TS 36.106; разъёмы N (розетка); волокно одномодовое, FC/APC, WDM 1310 / 1550 нм, ≥20 км, потери ≤8 дБ |
| Выносных блоков на главный блок | «-24» — до 8; «-33» — до 4; «-43» — 4 или 8 |
| Цифровой выбор полосы | «-24», «-33» — есть, в том числе по поддиапазонам |
| Мониторинг и управление | по заказу |
| Параметр | Значение |
|---|---|
| Исполнение «-43» | MU 480 × 318 × 48 мм, ≤7 кг, 19″, IP30, ≤30 Вт, −10…+40 °C; RU 565 × 425 × 240 мм, ≤35 кг, IP65, ≤350 Вт, −25…+55 °C, стена или опора; питание 100–260 В AC; MTBF ≥50 000 ч |
| Исполнения «-24», «-33» | уточняйте у менеджера |
| Артикул | Диапазоны | Примечание |
|---|---|---|
| KADAMM DAS-F-1800/2100-24 | 1800 + 2100 МГц | |
| KADAMM DAS-F-1800/3500Т-24 | 1800 + 3500 TDD МГц | |
| KADAMM DAS-F-2100/2600Т-24 | 2100 + 2600 TDD МГц | состав диапазонов — уточняйте у менеджера |
| KADAMM DAS-F-1800/2600Т/3500Т-24 | 1800 + 2600 TDD + 3500 TDD МГц | |
| KADAMM DAS-F-1800/2600Т-33 | 1800 + 2600 TDD МГц | |
| KADAMM DAS-F-1800/2100-33 | 1800 + 2100 МГц | |
| KADAMM DAS-F-1800/3500Т-33 | 1800 + 3500 TDD МГц | |
| KADAMM DAS-F-1800/2600Т-24 | 1800 + 2600 TDD МГц | |
| KADAMM DAS-F-1800/2100/3500Т-24 | 1800 + 2100 + 3500 TDD МГц | |
| KADAMM DAS-F-1800/2100/3500Т-33 | 1800 + 2100 + 3500 TDD МГц | |
| KADAMM DAS-F-1800/2100/2600Т-33 | 1800 + 2100 + 2600 TDD МГц | |
| KADAMM DAS-F-1800/2600Т/3500Т-33 | 1800 + 2600 TDD + 3500 TDD МГц | |
| KADAMM DAS-F-800/2600-43 | 800 + 2600 МГц |
«-24» — малой мощности, «-33» — средней, «-43» — 20 Вт на диапазон. уточняйте у менеджера — число RU и длины волокна.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM DAS-F работает в полосах 791–821 / 832–862 / 1710–1785 / 1805–1880 / 1920–1980 / 2110–2170 / 2496–2690 / 3300–3800 МГц: сети LTE 800, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B20/n20, B3/n3, B1/n1, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78). Подземные парковки, торговые центры, гостиницы, удалённые зоны с проложенным волокном.
Главный и выносные блоки КАДАММ DAS-F под проект. Ответвители, оптические шнуры и антенны — уточняйте у менеджера.
| Параметр | DAS-F | REP-PW | REP-P | REP-PD | REP-D | REP-A | REP-F |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 800 / 1800 / 2100 / 2600 TDD / 2600 / 3500 TDD МГц | — | — | — | — | — | — |
| Тип | оптическая распределённая система | беспроводной пикорепитер | пикорепитер, 1–3 диапазона | цифровой пикорепитер, 1 диапазон | цифровой репитер, 1 диапазон, IP65 | ВЧ-репитер, 1–3 диапазона, IP65 | оптический репитер, 2 диапазона |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM DAS-F — 791–821 / 832–862 / 1710–1785 / 1805–1880 / 1920–1980 / 2110–2170 / 2496–2690 / 3300–3800 МГц — перекрывают диапазоны 3GPP B20/n20, B3/n3, B1/n1, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM DAS-F: тип оптическая распределённая система. У KADAMM REP-PW: тип беспроводной пикорепитер.
«-24» — для небольших зон, «-33» — для этажей и залов, «-43» (20 Вт) — для больших площадей и улицы.
Артикул для заказа — KADAMM DAS-F, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM DAS-F могут уточняться без уведомления.
Поставляем KADAMM DAS-F — оптические распределённые системы 2G–5G: главный и выносные блоки по волокну, 24–43 дБм, 1–3 диапазона под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
