Комбайнеры передатчиков для работы нескольких радиостанций на одну антенну: 3-дБ на 2–4 передатчика (136–470 МГц), резонаторные на 4 канала 320–520 МГц и диплексер FM / UHF.

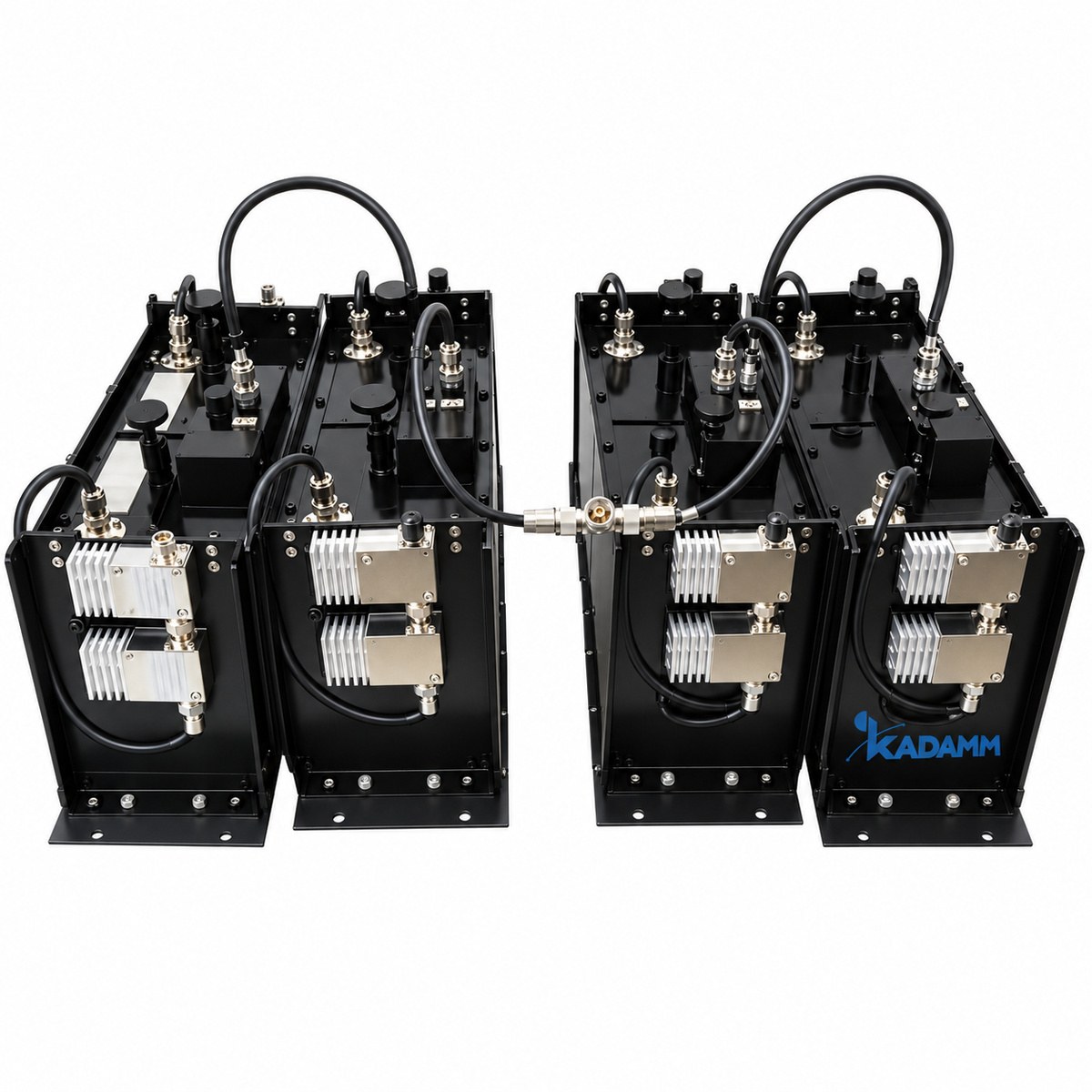

Серия КАДАММ КП — комбайнеры передатчиков радиосвязи. 3-дБ комбайнеры «-3Д» объединяют 2–4 передатчика с разносом от 100 кГц в одном из диапазонов 136–174, 350–390, 400–430, 440–470 МГц; резонаторные «-4Р» — 4 канала с межканальной развязкой не менее 80 дБ; КП-88/490-Д — диплексер FM 87–108 и UHF 470–490 МГц.
| Параметр | Значение |
|---|---|
| Потери «-3Д» | 2 канала ≤4,1 дБ; 3 канала TX1 / TX2 ≤7,3, TX3 ≤4,1 дБ; 4 канала ≤7,3 дБ (при +15…+35 °C) |
| Развязка «-3Д» | TX–RX ≥70 дБ; ANT–TX ≥50 дБ; обратная ≥45 дБ |
| КСВН | вход ≤1,2–1,25; выход ≤1,4 |
| Мощность | ≤100 Вт на канал («-3Д»); ≥50 Вт («-4Р») |
| Диплексер КП-88/490-Д | потери ≤0,6 дБ, развязка ≥65 дБ, КСВН ≤1,20, 100 / 50 Вт |
| Разъёмы | N (розетка) |
| Параметр | Значение |
|---|---|
| Габариты | КП-320/520-4Р 483 × 356 × 712 мм; КП-88/490-Д 140 × 73 × 33 мм; остальные — уточняйте у менеджера |
| Рабочая температура | −30…+60 °C («-3Д») |
| Артикул | Частоты, МГц | Тип | Потери, дБ | Мощность, Вт |
|---|---|---|---|---|
| KADAMM КП-136/174-3Д | 136–174 | 3 дБ, 2–4 передатчика | 2 кан. ≤4,1; 3 кан. ≤7,3 / ≤4,1; 4 кан. ≤7,3 | ≤100 на канал |
| KADAMM КП-350/390-3Д | 350–390 | 3 дБ, 2–4 передатчика | 2 кан. ≤4,1; 3 кан. ≤7,3 / ≤4,1; 4 кан. ≤7,3 | ≤100 на канал |
| KADAMM КП-400/430-3Д | 400–430 | 3 дБ, 2–4 передатчика | 2 кан. ≤4,1; 3 кан. ≤7,3 / ≤4,1; 4 кан. ≤7,3 | ≤100 на канал |
| KADAMM КП-440/470-3Д | 440–470 | 3 дБ, 2–4 передатчика | 2 кан. ≤4,1; 3 кан. ≤7,3 / ≤4,1; 4 кан. ≤7,3 | ≤100 на канал |
| KADAMM КП-320/520-4Р | 320–520 | резонаторный, 4 канала | ≤2,8–3,3 (разнос 0,4–0,2 МГц) | ≥50 на канал |
| KADAMM КП-447-4Р | 447,4 / 447,6625 / 447,9625 / 448,1875 | резонаторный, 4 канала | ≤4,0 | 50 на порт |
| KADAMM КП-88/490-Д | 87–108 / 470–490 | диплексер | ≤0,6 | 100 / 50 |
Частоты, полосы и разъёмы, не указанные в таблице, — уточняйте у менеджера.
Базовые станции и узлы радиосвязи, где несколько радиостанций работают на общую антенну.
Комбайнер КАДАММ КП выбранного исполнения, настроенный на частоты заказа (резонаторные).
| Параметр | КП | ДУ-Р | РПУ-К | BDA-V | RPT-D | OPT-TR | УМ-Р |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 136–520 МГц | 136–520 МГц | 136–470 МГц | 150–171 МГц | 136–174 / 400–470 МГц | 350–470 МГц | 320–360 / 460–500 / 900–2100 МГц |
| Тип | Комбайнеры передатчиков радиосвязи серии КАДАММ КП | Дуплексеры радиосвязи УКВ/ДМВ серии КАДАММ ДУ-Р | KADAMM РПУ-К | KADAMM BDA-V | KADAMM RPT-D | KADAMM OPT-TR | KADAMM УМ-Р |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM КП — N.
У KADAMM КП: тип Комбайнеры передатчиков радиосвязи серии КАДАММ КП. У KADAMM ДУ-Р: тип Дуплексеры радиосвязи УКВ/ДМВ серии КАДАММ ДУ-Р.
3-дБ проще и работает при малом разносе частот, но теряет 3–7 дБ; резонаторный теряет меньше и даёт развязку 80 дБ, но настраивается на свои каналы.
Артикул для заказа — KADAMM КП, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM КП могут уточняться без уведомления.
Поставляем Комбайнеры передатчиков радиосвязи серии КАДАММ КП — 136–520 МГц, 3 дБ и резонаторные, до 100 Вт на канал под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
