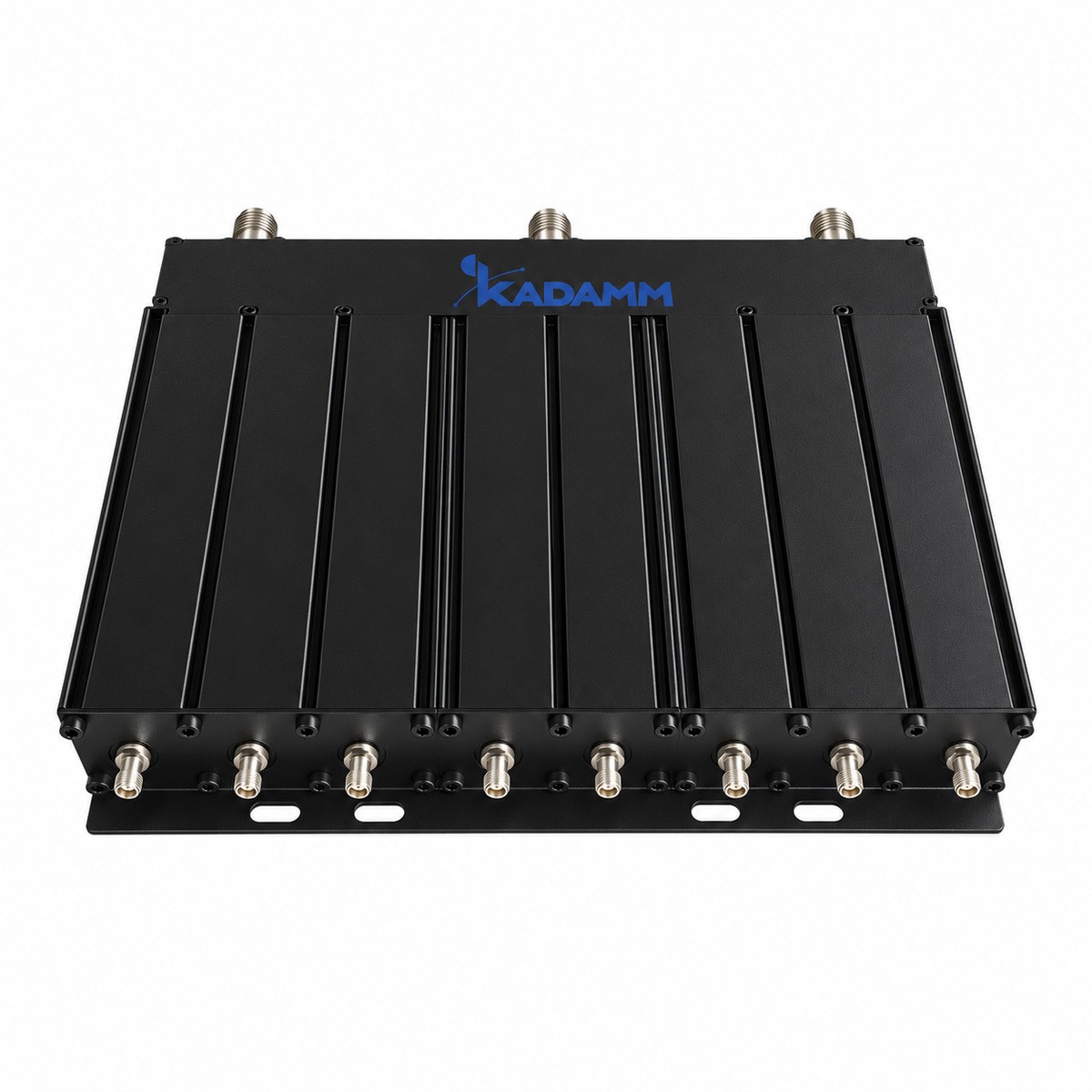

Дуплексер КАДАММ ДУ-Р-350/470 — 350–380 / 400–470 МГц

Подойдёт, если обе частоты лежат в рабочей полосе 350–380 / 400–470 МГц, а разнос между ними не меньше того, на который рассчитан дуплексер. При меньшем разносе развязка не будет достигнута, и приёмник ретранслятора начнёт глохнуть от собственного передатчика.

Пришлите частоты передачи и приёма, мощность передатчика и модель ретранслятора — проверим развязку и потери, настроим дуплексер на ваши частоты и подскажем, нужен ли дополнительный фильтр. Дуплексер настраивают и проверяют на ваших частотах до отгрузки.

Развязка между каналами должна ослабить сигнал передатчика на входе приёмника ниже порога его блокирования и не пропустить шум передатчика на частоте приёма. Её считают по мощности передатчика, чувствительности и избирательности приёмника — у этого дуплексера не менее 75 дБ.

Чем мощнее передатчик и ближе частоты, тем больше нужно развязки, а значит, резонаторов и вносимого ослабления. Расчёт для вашей пары частот сделаем по модели станции. Если развязки одного дуплексера не хватает, добавляют фильтр на вход приёмника или на выход передатчика.

Допустимая мощность — 50 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.

Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.

Соединители — N (розетка). Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.

Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
