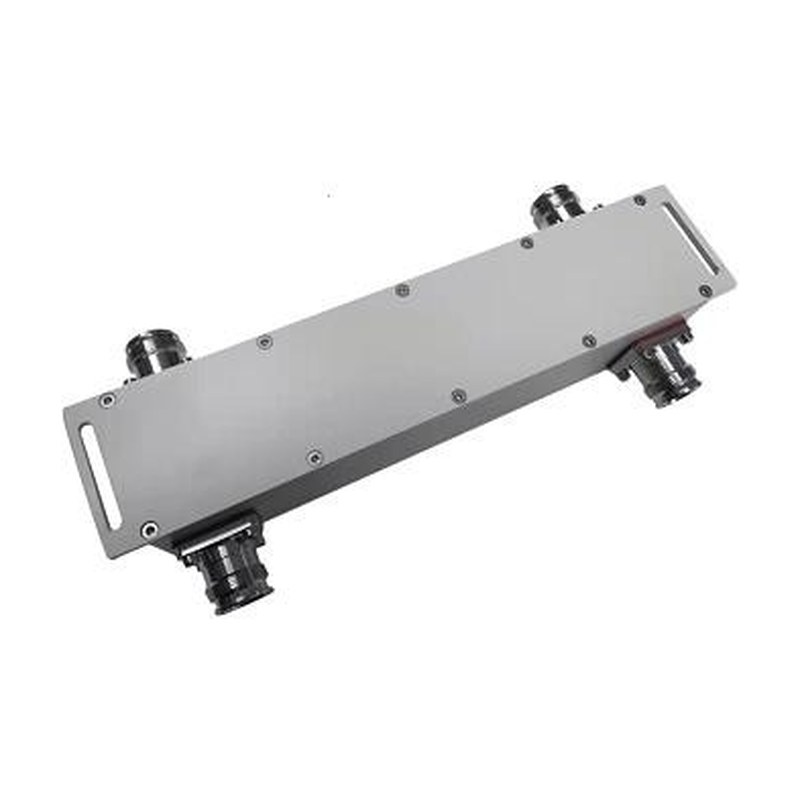

Гибридный мост (сумматор) КАДАММ ГМ-2х2-380/2700 работает в полосе 380–2700 МГц: интермодуляция ≤−160 dBc при 2×43 дБм, мощность 300 Вт. Разъёмы 4.3-10 female, корпус IP65. Сводит два передатчика на общую антенну с сохранением развязки между входами. Оборудование KADAMM поставляется с паспортом и протоколом заводских измерений.
Гибридный мост (сумматор) КАДАММ ГМ-2х2-380/2700 объединяет два передатчика полосы 380–2700 МГц на общую антенную систему и одновременно делит принимаемый сигнал между приёмниками. В отличие от частотного комбайнера он работает там, где полосы совпадают и фильтром их не разделить.
Развязка между входами не даёт передатчикам влиять друг на друга, вносимые потери — это цена суммирования. КСВН, интермодуляция ≤−160 dBc при 2×43 дБм.
Корпус IP65, соединители 4.3-10 female, допустимая мощность 300 Вт, волновое сопротивление 50 Ом.
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–2700 МГц |
| Конфигурация | 2 входа / 2 выхода |
| Переходное ослабление | уточняйте у менеджера |
| Развязка портов | уточняйте у менеджера |
| КСВН | уточняйте у менеджера |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Разъёмы | 4.3-10 female |
| Исполнение | IP65 |
Характеристики приведены по паспорту изделия. Сроки поставки уточняйте у менеджера.
Объединение двух передатчиков на общую антенную систему, co-siting базовых станций разных операторов, деление мощности на два тракта с сохранением развязки, резервирование передающего тракта на ответственных объектах.
Изделие в исполнении по заказу, крепёж и кронштейн для монтажа, паспорт изделия и гарантийный талон. Протокол заводских измерений — по запросу. Техническое описание серии и каталог KADAMM приложены к карточке файлами.
Частотный комбайнер разделяет системы по полосам и почти не вносит потерь. Гибридный мост объединяет сигналы одной полосы, поэтому неизбежно теряет часть мощности, зато работает там, где фильтром диапазоны не разделить.
Развязка не даёт мощности одного передатчика попасть в выходной каскад другого. Это защищает оборудование и снижает интермодуляцию.
У исполнений с тремя выведенными портами четвёртый нагружен внутри корпуса. Если порт выведен наружу и не используется, на него ставят согласованную нагрузку.
Промышленное оборудование Гибридный мост КАДАММ ГМ-2х2-380/2700 — 380–2700 МГц от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
