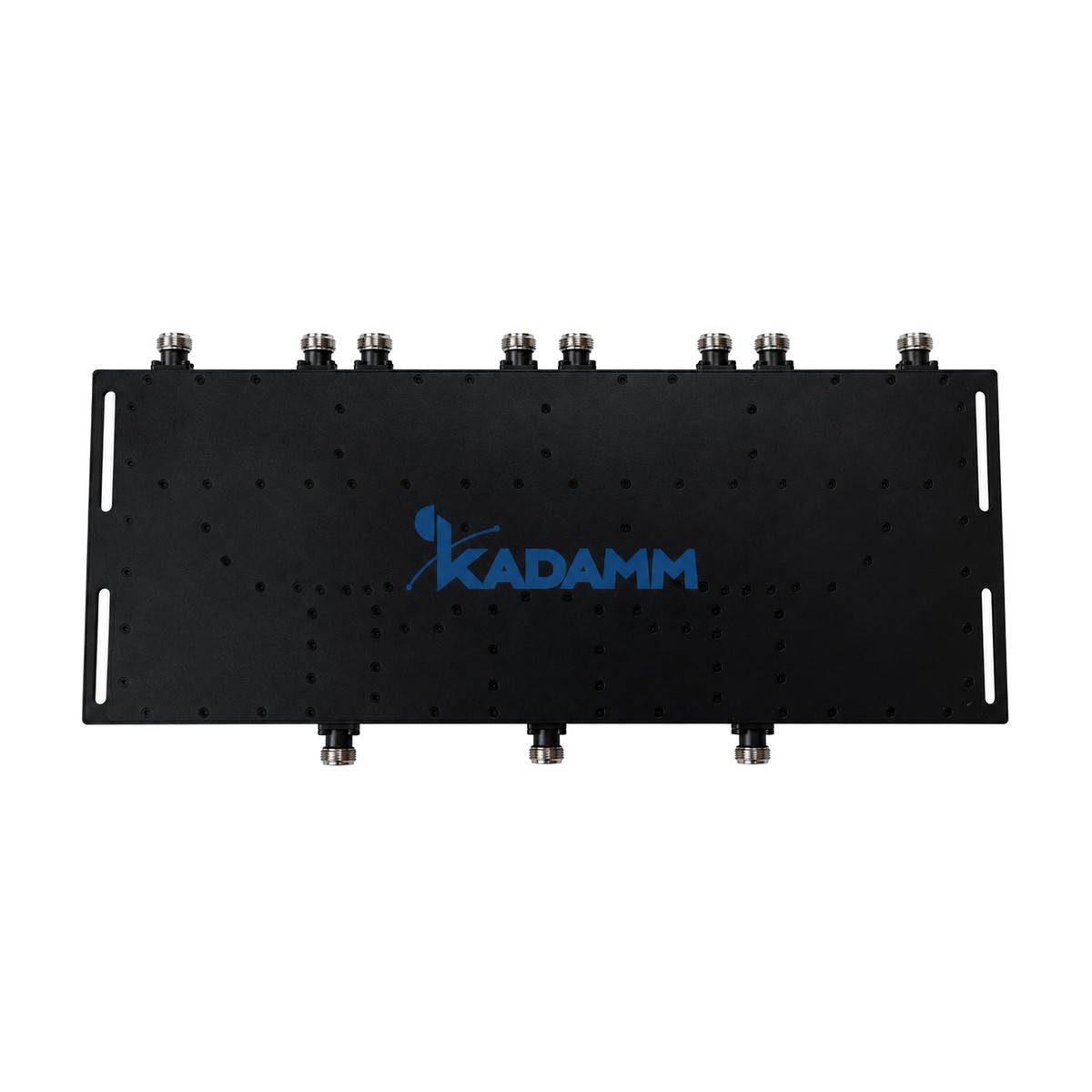

Гибридный мост КАДАММ ГМ-8Х2-2515/2675-N — 2515–2675 МГц

Мост делит мощность каждого входа поровну между двумя выходами — это его принцип работы, а не потери в материале. Если оба выхода работают на антенны или ветви сети, мощность используется полностью; если второй выход закрыт нагрузкой, половина мощности каждой несущей рассеивается в ней.

Сверх этих 3 дБ мост вносит небольшое собственное ослабление — не более 7 дБ: входы 1–4 → выход 1, входы 5–8 → выход 2. Когда объединяют сигналы разных полос, выгоднее частотно-избирательный комбайнер: у него нет потерь на деление. Для двух операторов одной полосы мост с двумя рабочими выходами — решение без потерь на нагрузке.

Неиспользуемый порт нельзя оставлять открытым: отражение от него возвращается в тракт, ухудшает КСВН и нарушает деление мощности и развязку. На свободный порт ставят согласованную нагрузку того же типа соединителя, рассчитанную на мощность, которая может на него попасть.

Для систем с несколькими несущими нагрузку берут с низкой интермодуляцией — того же класса, что и само устройство. Нагрузки KADAMM с нужными соединителями и мощностью подберём вместе с устройством. Перед отключением ветви сети её порт тоже закрывают нагрузкой, а не оставляют открытым.

Это уровень продуктов интермодуляции третьего порядка относительно несущих при условиях испытания, указанных в характеристиках. Чем ниже значение в дБн, тем меньше мост само рождает помех, когда через него проходят несколько мощных несущих разных систем или операторов.

Интермодуляцию линии определяет худший элемент: соединители, перемычки и нагрузки берут того же класса, соединения затягивают моментным ключом и защищают от влаги. Проверку линии выполняют анализатором PIM после монтажа, до ввода системы в работу. Анализатор PIM подключают к линии вместо базовой станции и проверяют её целиком, вместе с антеннами и всеми соединениями.

Допустимая мощность — не менее 40 Вт на каждый из входов 1–8; не менее 160 Вт на входы 1–2 (полоса 60 МГц, несущая NR). Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.

Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.

Соединители — N (розетка). Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.

Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
