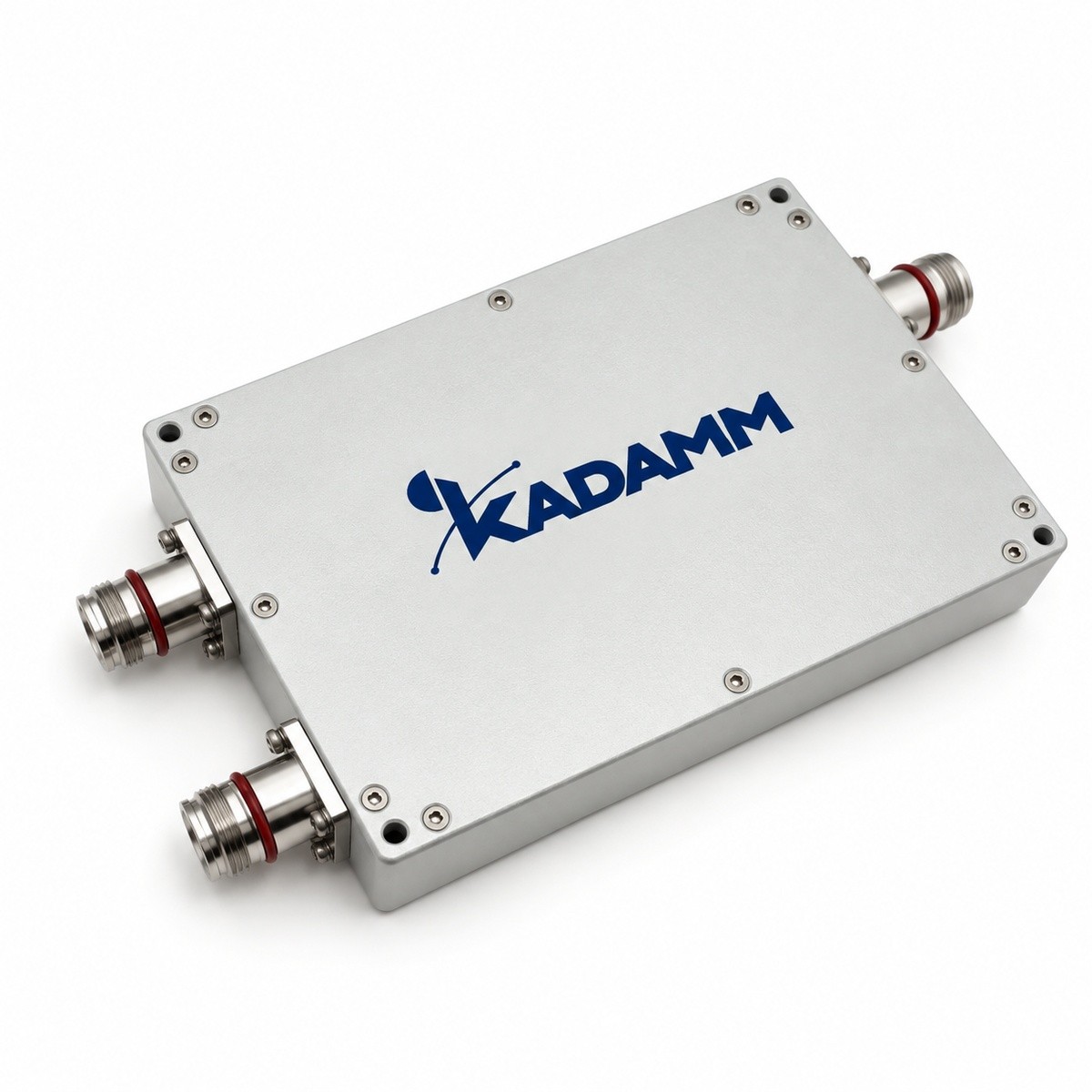

КАДАММ ДУ-Ф-0,5 — дуплексеры с фиксированными каналами в диапазоне 152–521 МГц: вносимые потери ≤0,5–5,2 дБ, развязка ≥40–100 дБ, мощность 10–200 Вт средняя. В серии 59 исполнений, частоты каналов и разъёмы — в таблице исполнений. Применение: приём и передача или два канала на одну антенну в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
КАДАММ ДУ-Ф-0,5 — дуплексер для систем внутреннего покрытия (DAS).
В DAS дуплексер разделяет передачу и приём там, где они идут по разным трактам: например, у репитера или базовой станции с раздельными входами передатчика и приёмника, работающих на общую распределительную сеть. Два фильтра с общим портом пропускают каждый свою полосу.
Главный параметр — развязка между каналами передачи и приёма: сигнал собственного передатчика на входе приёмника должен быть ослаблен ниже порога блокирования. Вносимое ослабление уменьшает и мощность на антеннах, и чувствительность обратного канала.
Параметры каждого исполнения приведены в таблице; то, чего в таблице нет, подтверждают при заказе по документации на партию. Для расчёта системы берут значения на рабочих частотах операторов, а не в среднем по полосе.
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 152–521 МГц (каналы — по исполнению) |
| Вносимые потери | ≤0,5–5,2 дБ (по исполнению) |
| Развязка | ≥40–100 дБ (по исполнению) |
| Возвратные потери | ≥15–21 дБ (по исполнению) |
| Мощность | 10–200 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: розетка SMA; розетка N (по заказу SMA); розетка N (антенный порт), розетки SMA (порты RX, TX); уточняйте у менеджера; розетка N; розетка SMA (по заказу N); розетка 7-16, розетка N; розетка SMA (по заказу N, QMA); розетка 7-16; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10; розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); вилка SMB |
| Габариты | по исполнению, см. таблицу |
| Артикул | Каналы | Потери | Развязка | Согласование | Мощность | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| КАДАММ ДУ-152/174-SMA | 152–158 и 168–174 МГц | ≤2 дБ | ≥80 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 205×120×58 мм |
| КАДАММ ДУ-153,5/159,5-N | 153,5–154,5 и 158,5–159,5 МГц | ≤3 дБ | ≥75 дБ | КСВН ≤1,30 | 50 Вт | розетка N (по заказу SMA) | 180×144×65 мм |
| КАДАММ ДУ-158/164,5-N | 158–160 и 162,5–164,5 МГц | ≤1,5 дБ | ≥75 дБ | КСВН ≤1,30 | 200 Вт | розетка N (антенный порт), розетки SMA (порты RX, TX) | 290×219×149 мм |
| КАДАММ ДУ-167,1/174,25-SMA | 167,1–169,65 и 171,7–174,25 МГц | ≤3,5 дБ | ≥80 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 195×125×62 мм |
| КАДАММ ДУ-222/236 | 222–226 и 232–236 МГц | ≤2 дБ | ≥80 дБ | КСВН ≤1,25 | 50 Вт | уточняйте у менеджера | 162×162×120 мм |
| КАДАММ ДУ-335/470-N | 335–345 и 455–470 МГц | ≤0,8 дБ | ≥80 дБ | возвратные потери ≥17,7 дБ | 100 Вт | розетка N | 185×95×61 мм |
| КАДАММ ДУ-338,55/344,05-N | 338,55–339,05 и 343,55–344,05 МГц | ≤2 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка N (по заказу SMA) | 177,5×134,5×85 мм |
| КАДАММ ДУ-380/392-N | 380–382 и 390–392 МГц | ≤1,5 дБ | ≥85 дБ | КСВН ≤1,30 | 200 Вт | розетка N | 200×160×74 мм |
| КАДАММ ДУ-380/392-SMA | 380–382 и 390–392 МГц | ≤2 дБ | ≥85 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA (по заказу N) | 177×98×75 мм |
| КАДАММ ДУ-380/395-716 | 380–385 и 390–395 МГц | ≤1,4 дБ | ≥90 дБ | возвратные потери ≥20 дБ | 30 Вт | розетка 7-16, розетка N | 289×99×58 мм |
| КАДАММ ДУ-380/395-SMA | 380–385 и 390–395 МГц | ≤2 дБ | ≥85 дБ | КСВН ≤1,30 | 100 Вт | розетка SMA (по заказу N, QMA) | 177×134×85 мм |
| КАДАММ ДУ-380/395-SMA-2 | 380–385 и 390–395 МГц | ≤2 дБ | ≥65 дБ | КСВН ≤1,35 | 50 Вт | розетка SMA | 180×98×70 мм |
| КАДАММ ДУ-380/396,5-716 | 380–386,5 и 390–396,5 МГц | ≤1,7 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 150 Вт | розетка 7-16 | 265×150×61 мм |
| КАДАММ ДУ-380/396,5-716-2 | 380–386,5 и 390–396,5 МГц | ≤1,2 дБ | ≥65 дБ | возвратные потери ≥19 дБ | 200 Вт | розетка 7-16 | 483×190×66 мм |
| КАДАММ ДУ-380/396,5-N | 380–386,5 и 390–396,5 МГц | ≤2 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 145×106×72 мм |
| КАДАММ ДУ-380/396,5-N-2 | 380–386,5 и 390–396,5 МГц | ≤2,7 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка N | 227×117×72 мм |
| КАДАММ ДУ-380/396,5-N-3 | 380–386,5 и 390–396,5 МГц | ≤2 дБ | ≥75 дБ | возвратные потери ≥15 дБ | 100 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 242×150×63 мм |
| КАДАММ ДУ-380/396,5-SMA | 380–386,5 и 390–396,5 МГц | ≤2 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA | 145×106×72 мм |
| КАДАММ ДУ-380/396,5-SMA-4 | 380–386,5 и 390–396,5 МГц | ≤2,5 дБ | ≥80 дБ | КСВН ≤1,30 | 100 Вт | розетка SMA (по заказу N, QMA) | 177×134×85 мм |
| КАДАММ ДУ-380/425-SMA | 380–386,5 и 390–396,5 и 410–415 и 420–425 МГц | ≤1,8 дБ | ≥65 дБ | возвратные потери ≥16 дБ | 20 Вт | розетка SMA | 290×106×73 мм |
| КАДАММ ДУ-380/430-N | 380–400 и 410–430 МГц | ≤0,8 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 20 Вт | розетка N | 177×144×51 мм |
| КАДАММ ДУ-380/465-SMA | 380–385 и 450–455 и 390–395 и 460–465 МГц | ≤1,8 дБ | ≥65 дБ | возвратные потери ≥16 дБ | 20 Вт | розетка SMA | 276×106×76 мм |
| КАДАММ ДУ-380/470-4.3-10 | 380–395 и 410–470 МГц | ≤0,5 дБ | ≥50 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка 4.3-10 | 230×130×51 мм |
| КАДАММ ДУ-380/470-4.3-10-2 | 380–400 и 410–470 МГц | ≤0,7 дБ | ≥55 дБ | возвратные потери ≥21 дБ | 50 Вт | розетка 4.3-10 | 238×200×60 мм |
| КАДАММ ДУ-380/470-N | 380–400 и 410–470 МГц | ≤0,7 дБ | ≥40 дБ | возвратные потери ≥17 дБ | 50 Вт | розетка N | 220×136×61 мм |
| КАДАММ ДУ-380/470-SMA | 380–386,5 и 390–396,5 и 455–460 и 465–470 МГц | ≤1,9 дБ | ≥65 дБ | возвратные потери ≥16 дБ | 20 Вт | розетка SMA | 276×106×76 мм |
| КАДАММ ДУ-380/470-SMA-4 | 380–395 и 450–470 МГц | ≤1 дБ | ≥75 дБ | КСВН ≤1,30 | 30 Вт | розетка SMA | 197×91×68 мм |
| КАДАММ ДУ-385/400-SMA | 385–390 и 395–400 МГц | ≤2 дБ | ≥85 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA (по заказу N, QMA) | 177×134×76 мм |
| КАДАММ ДУ-399,5/410,5-N | 399,5–400,5 и 409,5–410,5 МГц | ≤1 дБ | ≥70 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка N | 422×162×67 мм |
| КАДАММ ДУ-403/415-SMA | 403–405 и 413–415 МГц | ≤2 дБ | ≥80 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 177×98×85 мм |
| КАДАММ ДУ-403/417-SMA | 403–405 и 415–417 МГц | ≤5,1 дБ | ≥85 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| КАДАММ ДУ-410/425-N | 410–415 и 420–425 МГц | ≤2 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка N | 145×106×72 мм |
| КАДАММ ДУ-410/425-N-2 | 410–415 и 420–425 МГц | ≤1 дБ | — | возвратные потери ≥17 дБ | 100 Вт | розетка N | 422×162×70 мм |
| КАДАММ ДУ-410/425-SMA | 410–415 и 420–425 МГц | ≤2 дБ | ≥85 дБ | КСВН ≤1,35 | 100 Вт | розетка SMA (по заказу N, QMA) | 177×134×76 мм |
| КАДАММ ДУ-410/427-SMA | 410–417 и 420–427 МГц | ≤1,7 дБ | ≥80 дБ | возвратные потери ≥20 дБ | 200 Вт | розетка SMA | 210×210×69 мм |
| КАДАММ ДУ-413/425-SMA | 413–415 и 423–425 МГц | ≤2 дБ | ≥80 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 177×98×85 мм |
| КАДАММ ДУ-415/430-N | 415–420 и 425–430 МГц | ≤2 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка N | 145×106×72 мм |
| КАДАММ ДУ-415/430-N-2 | 415–420 и 425–430 МГц | ≤1,5 дБ | ≥60 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка N | 132×191×51 мм |
| КАДАММ ДУ-415/430-SMA | 415–420 и 425–430 МГц | ≤2 дБ | ≥80 дБ | КСВН ≤1,30 | 100 Вт | розетка SMA | 177,5×134,5×85 мм |
| КАДАММ ДУ-418/425-4.3-10 | 418–420 и 423–425 МГц | ≤1,7 дБ | ≥50 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка 4.3-10 (антенный порт), розетка SMA (порты каналов) | 177×140×39 мм |
| КАДАММ ДУ-418/430-4.3-10 | 418–420 и 428–430 МГц | ≤1 дБ | ≥50 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка 4.3-10 (антенный порт), розетка SMA (порты каналов) | 170×135×39 мм |
| КАДАММ ДУ-418/430-N | 418–420 и 428–430 МГц | ≤1,5 дБ | ≥60 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 170×135×39 мм |
| КАДАММ ДУ-419/433-SMA | 419–420 и 431–433 МГц | ≤5,1 дБ | ≥85 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| КАДАММ ДУ-439,5/470,5-N | 439,5–440,5 и 469,5–470,5 МГц | ≤1 дБ | ≥70 дБ | возвратные потери ≥15 дБ | 100 Вт | розетка N | 210×162×70 мм |
| КАДАММ ДУ-448/472-SMA | 448–456 и 464–472 МГц | ≤2 дБ | ≥75 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 240×84×78 мм |
| КАДАММ ДУ-449/471-SMA | 449–451 и 469–471 МГц | ≤4,2 дБ | ≥75 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| КАДАММ ДУ-450/465-SMA | 450–455 и 460–465 МГц | ≤1,5 дБ | ≥85 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка SMA (по заказу N, QMA) | 177×134×76 мм |
| КАДАММ ДУ-450/465-SMA-2 | 450–455 и 460–465 МГц | ≤1,5 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка SMA | 260×84×68 мм |
| КАДАММ ДУ-452,5/467,5-4.3-10 | 452,5–457,5 и 462,5–467,5 МГц | ≤1,5 дБ | ≥100 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка 4.3-10 (антенный порт), розетка SMA (порты каналов) | 255×205×50 мм |
| КАДАММ ДУ-452,5/467,5-N | 452,5–457,5 и 462,5–467,5 МГц | ≤1,5 дБ | ≥100 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 215×200×50 мм |
| КАДАММ ДУ-455/470-N | 455–460 и 465–470 МГц | ≤1,6 дБ | ≥90 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка N | 220×135×66 мм |
| КАДАММ ДУ-460/470-SMA | 460–465 и 465–470 МГц | ≤5 дБ | ≥90 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| КАДАММ ДУ-460,525/467,975-SMA | 460,525–462,975 и 465,525–467,975 МГц | ≤5,2 дБ | — | возвратные потери ≥18 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| КАДАММ ДУ-469/491-SMA | 469–471 и 489–491 МГц | ≤4,2 дБ | ≥75 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| КАДАММ ДУ-469,5/490,5-SMA | 469,5–470,5 и 489,5–490,5 МГц | ≤4,9 дБ | ≥92 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| КАДАММ ДУ-483,012/487,762-N | 483,0125–484,7625 и 486,0125–487,7625 МГц | ≤3 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка N | 441×265×154 мм |
| КАДАММ ДУ-489/521-SMA | 489–491 и 519–521 МГц | ≤4,2 дБ | ≥75 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| КАДАММ ДУ-490,7/499,62-SMB | 490,7–491 и 496,3–496,62 и 493,7–494 и 499,3–499,62 МГц | ≤3,5 дБ | ≥83 дБ | возвратные потери ≥15 дБ | 10 Вт | вилка SMB | 325×245×129 мм |
| КАДАММ ДУ-498,5/512,5-N | 498,5–499,5 и 511,5–512,5 МГц | ≤4,9 дБ | ≥92 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка N | 180×180×50 мм |
Исполнения различаются частотами каналов, потерями, развязкой, мощностью и разъёмами.
Системы покрытия, в которых у базовых станций и репитеров раздельные порты передачи и приёма; ретрансляторы радиосетей в тоннелях и зданиях; объединение передачи и приёма в общем фидере.
Дуплексер подбирают под полосы передачи и приёма конкретного диапазона и мощность передатчика.
Полосы. Передача и приём — в полосах своих портов.
Развязка. Больше требуемой для приёмника при мощности передатчика.
Комплект КАДАММ ДУ-Ф-0,5: дуплексный фильтр с разъёмами по исполнению: розетка SMA; розетка N (по заказу SMA); розетка N (антенный порт), розетки SMA (порты RX, TX); уточняйте у менеджера; розетка N; розетка SMA (по заказу N); розетка 7-16, розетка N; розетка SMA (по заказу N, QMA); розетка 7-16; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10; розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); вилка SMB в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Подойдёт, если полосы передачи и приёма вашей системы лежат в полосах портов дуплексера, указанных в таблице, а мощность передатчика не превышает допустимую. Для радиосетей с близкими частотами проверяют и разнос между ними. Полосы портов указаны в таблице характеристик для каждого исполнения.
Пришлите частоты передачи и приёма и модель оборудования — проверим развязку и потери, а при необходимости предложим исполнение под ваши частоты. Для сетей с нестандартными частотами дуплексер может быть изготовлен под заказ по вашим частотам и мощности.
Комбайнер сводит разные диапазоны в один тракт, дуплексер — передачу и приём одного диапазона. Технически оба — наборы фильтров с общим портом, но у дуплексера требования к развязке между портами гораздо выше: рядом работают мощный передатчик и чувствительный приёмник.
В системе они часто стоят вместе: дуплексеры у оборудования каждого диапазона, комбайнер — на входе общей распределительной сети. Поэтому дуплексер нельзя заменить комбайнером даже при совпадении полос: развязки комбайнера не хватит приёмнику станции.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
После установки измеряют КСВН с каждого входа и уровни на выходах, сравнивая их с расчётом системы. Если в системе работают несколько операторов, линию дополнительно проверяют анализатором PIM — это выявляет плохо затянутые и загрязнённые соединения.
Результаты фиксируют в исполнительной документации вместе с моментами затяжки соединителей. При последующем обслуживании измерения повторяют и сравнивают с исходными: рост КСВН или PIM указывает на место, которое нужно проверить в первую очередь, прежде чем искать неисправность в активном оборудовании.
Гарантия на КАДАММ ДУ-Ф-0,5 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
