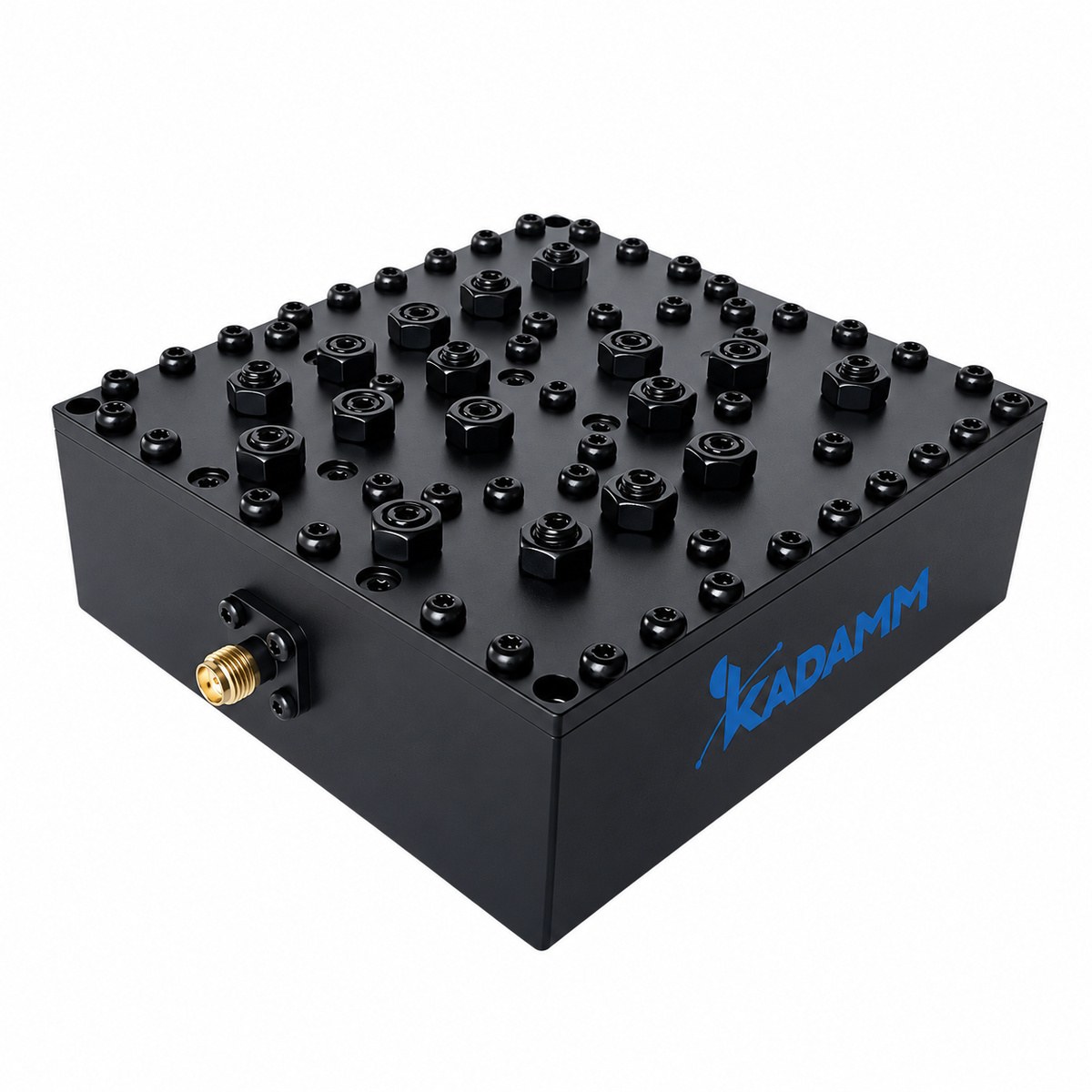

КАДАММ ДУ-1710/2155 — дуплексер (дуплексный фильтр) с фиксированными каналами 1710–1755 и 2110–2155 МГц: вносимые потери ≤1,2 дБ, возвратные потери ≥18 дБ. Мощность 100 Вт (максимальная), разъёмы розетка SMA, IP60, для помещений. Применение: два канала или приём и передача на одну антенну. Оборудование KADAMM поставляется с паспортом изделия.
Дуплексер КАДАММ ДУ-1710/2155 разделяет два канала в общем тракте: 1710–1755 и 2110–2155 МГц.
Вносимые потери ≤1,2 дБ, возвратные потери ≥18 дБ. Подавление: ≥60 дБ.
Допустимая мощность 100 Вт (максимальная). Соединители розетка SMA, волновое сопротивление 50 Ом, рабочая температура −30 … +70 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 1710–1755 и 2110–2155 МГц |
| Вносимые потери | ≤1,2 дБ |
| Подавление / развязка | ≥60 дБ |
| Возвратные потери | ≥18 дБ |
| Мощность | 100 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | −30 … +70 °C |
| Исполнение | IP60, для помещений |
| Масса | 0,5 кг |
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ДУ-1710/2155 | 1710–1755 + 2110–2155 МГц | ≤1,2 дБ | возвратные потери ≥18 дБ | 100 Вт |
КАДАММ ДУ-1710/2155 работает в полосах 1710–1755 и 2110–2155 МГц. Дуплексный фильтр КАДАММ ДУ-1710/2155 разделяет приём и передачу в общем фидере ≥60 дБ.
Комплект КАДАММ ДУ-1710/2155: дуплексный фильтр с разъёмами розетка SMA в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДУ-1710/2155 — 1710–1755 и 2110–2155 МГц.
У КАДАММ ДУ-1710/2155 вносимые потери ≤1,2 дБ, подавление / развязка ≥60 дБ.
У КАДАММ ДУ-1710/2155 мощность 100 Вт (максимальная), возвратные потери ≥18 дБ.
У КАДАММ ДУ-1710/2155 разъёмы розетка SMA, исполнение IP60, для помещений, масса 0,5 кг, рабочая температура −30 … +70 °C.
У КАДАММ ДУ-1710/2155: рабочие полосы 1710–1755 и 2110–2155 МГц, вносимые потери ≤1,2 дБ, мощность 100 Вт (максимальная). У КАДАММ ДУ-2560/2690: рабочие полосы 2560–2590 и 2670–2690 МГц, вносимые потери ≤1,5 дБ, мощность 10 Вт (максимальная).
Чтобы два канала — 1710–1755 и 2110–2155 МГц — работали через одну антенну или фидер и не мешали друг другу.
Гарантия на КАДАММ ДУ-1710/2155 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексер (дуплексный фильтр) КАДАММ ДУ-1710/2155 — 1710–1755 и 2110–2155 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
