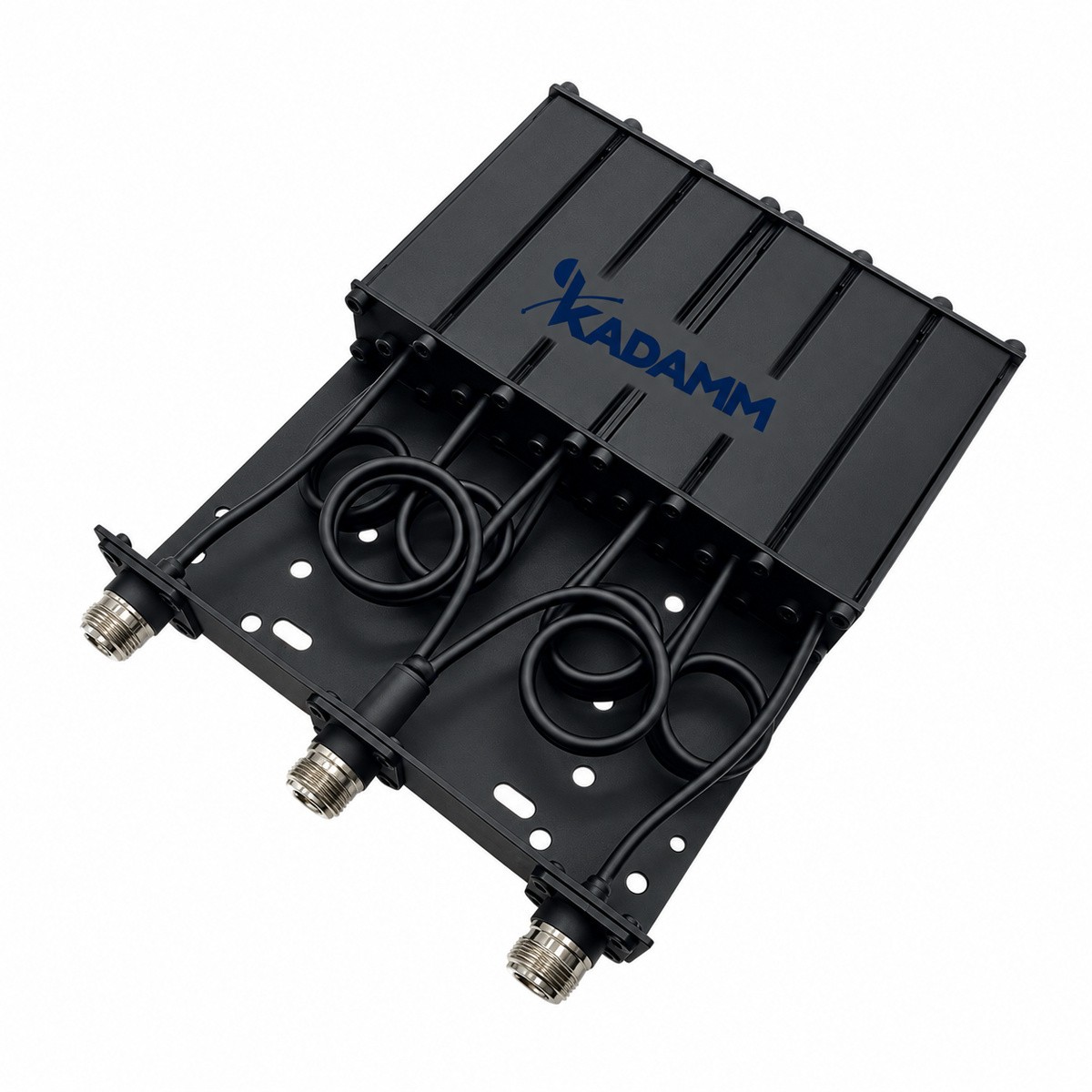

КАДАММ ДУ-136/174 — дуплексеры (дуплексные фильтры) 136–174 МГц с настройкой под разнос частот приёма и передачи: от 0,5 МГц (ДУ-136/174-0,5), 3,8–5 МГц (ДУ-136/174-3,8), 5–6 МГц (ДУ-136/174-5), 5,7–10 МГц (ДУ-136/174-5,7), 6–15 МГц (ДУ-136/174-6), 4–6 МГц (ДУ-136/174-4-10), 4–6 МГц (ДУ-136/174-4-30), 3–6 МГц (ДУ-136/174-3-50), 3–6 МГц (ДУ-136/174-3-100), от 0,5 МГц (ДУ-136/174-0,5-350-90), от 0,5 МГц (ДУ-136/174-0,5-350-80), от 0,4 МГц (ДУ-136/174-0,4-350-100), 4 МГц (ДУ-136/174-4-100), 4 МГц (ДУ-136/174-4-200). Вносимые потери не более 1,2–2,0 дБ, развязка ≥65 дБ, КСВН ≤1,40. Мощность по исполнению, см. таблицу, разъёмы розетка N. Исполнений в серии — 14, применение: работа передатчика и приёмника радиостанции или ретранслятора на одну антенну. Оборудование KADAMM поставляется с паспортом изделия.
Дуплексеры КАДАММ ДУ-136/174 разделяют приём и передачу в общем фидере и антенне в полосе 136–174 МГц. Исполнения различаются разносом частот приёма и передачи: от 0,5 МГц (ДУ-136/174-0,5), 3,8–5 МГц (ДУ-136/174-3,8), 5–6 МГц (ДУ-136/174-5), 5,7–10 МГц (ДУ-136/174-5,7), 6–15 МГц (ДУ-136/174-6), 4–6 МГц (ДУ-136/174-4-10), 4–6 МГц (ДУ-136/174-4-30), 3–6 МГц (ДУ-136/174-3-50), 3–6 МГц (ДУ-136/174-3-100), от 0,5 МГц (ДУ-136/174-0,5-350-90), от 0,5 МГц (ДУ-136/174-0,5-350-80), от 0,4 МГц (ДУ-136/174-0,4-350-100), 4 МГц (ДУ-136/174-4-100), 4 МГц (ДУ-136/174-4-200).
Вносимые потери не более 1,2–2,0 дБ (по исполнению), развязка каналов ≥65 дБ, КСВН ≤1,40, полоса канала ±100 кГц / ±200 кГц / ±1000 кГц / 0,5–1 МГц / 2–3 МГц (по исполнению). При заказе укажите частоты приёма и передачи вашей сети.
Допустимая мощность по исполнению, см. таблицу. Исполнений в карточке: 14.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Разнос частот | от 0,5 МГц (ДУ-136/174-0,5), 3,8–5 МГц (ДУ-136/174-3,8), 5–6 МГц (ДУ-136/174-5), 5,7–10 МГц (ДУ-136/174-5,7), 6–15 МГц (ДУ-136/174-6), 4–6 МГц (ДУ-136/174-4-10), 4–6 МГц (ДУ-136/174-4-30), 3–6 МГц (ДУ-136/174-3-50), 3–6 МГц (ДУ-136/174-3-100), от 0,5 МГц (ДУ-136/174-0,5-350-90), от 0,5 МГц (ДУ-136/174-0,5-350-80), от 0,4 МГц (ДУ-136/174-0,4-350-100), 4 МГц (ДУ-136/174-4-100), 4 МГц (ДУ-136/174-4-200) |
| Полоса канала | ±100 кГц / ±200 кГц / ±1000 кГц / 0,5–1 МГц / 2–3 МГц (по исполнению) |
| Вносимые потери | не более 1,2–2,0 дБ (по исполнению) |
| Развязка | ≥65 дБ |
| КСВН | ≤1,40 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| КАДАММ ДУ-136/174-0,5 | от 0,5 МГц | — | ≤2,0 дБ | ≥75 дБ | ≤1,30 | 350 Вт макс. | 11,75 кг | 418×660×110 мм |
| КАДАММ ДУ-136/174-3,8 | 3,8–5 МГц | ±100 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,40 | 50 Вт | 1,5 кг | 216×190×40 мм |
| КАДАММ ДУ-136/174-5 | 5–6 МГц | ±200 кГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 50 Вт | 1,5 кг | 216×190×40 мм |
| КАДАММ ДУ-136/174-5,7 | 5,7–10 МГц | ±1000 кГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 50 Вт | 1,8 кг | — |
| КАДАММ ДУ-136/174-6 | 6–15 МГц | ±100 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,40 | 50 Вт | 1,5 кг | 216×190×40 мм |
| КАДАММ ДУ-136/174-4-10 | 4–6 МГц | — | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 10 Вт макс. | 1 кг | 154×103×32 мм |
| КАДАММ ДУ-136/174-4-30 | 4–6 МГц | — | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 30 Вт макс. | 1,2 кг | 154×220×32 мм |
| КАДАММ ДУ-136/174-3-50 | 3–6 МГц | — | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 50 Вт макс. | 1,6 кг | 218×190×40 мм |
| КАДАММ ДУ-136/174-3-100 | 3–6 МГц | — | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 100 Вт макс. | 1,8 кг | 173×252×39 мм |
| КАДАММ ДУ-136/174-0,5-350-90 | от 0,5 МГц | — | ≤2,0 дБ при разносе 0,6 МГц | ≥90 дБ | ≤1,30 | 350 Вт | 17,5 кг | 320×675×212 мм |
| КАДАММ ДУ-136/174-0,5-350-80 | от 0,5 МГц | — | ≤1,5 дБ при разносе 0,6 МГц | ≥80 дБ | ≤1,30 | 350 Вт | 18 кг | 300×680×300 мм |
| КАДАММ ДУ-136/174-0,4-350-100 | от 0,4 МГц | — | ≤2,0 дБ при разносе 0,6 МГц | ≥100 дБ | ≤1,30 | 350 Вт | 27 кг | 300×680×450 мм |
| КАДАММ ДУ-136/174-4-100 | 4 МГц | 0,5–1 МГц | ≤1,5 дБ | ≥65 дБ | ≤1,30 | 100 Вт | 4 кг | 310×148×148 мм |
| КАДАММ ДУ-136/174-4-200 | 4 МГц | 2–3 МГц | ≤1,5 дБ | ≥80 дБ | ≤1,30 | 200 Вт | 7 кг | 310×219×32 мм |
Исполнения различаются разносом частот, полосой канала, вносимыми потерями, мощностью и массой.
КАДАММ ДУ-136/174 работает в полосах 136–174 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы). Дуплексный фильтр КАДАММ ДУ-136/174 разделяет приём и передачу в общем фидере, развязка ≥65 дБ.
Комплект КАДАММ ДУ-136/174: дуплексный фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДУ-136/174 — 136–174 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы).
У КАДАММ ДУ-136/174 вносимые потери не более 1,2–2,0 дБ (по исполнению), развязка ≥65 дБ.
У КАДАММ ДУ-136/174 мощность по исполнению, см. таблицу, КСВН ≤1,40.
У КАДАММ ДУ-136/174 разъёмы розетка N.
У КАДАММ ДУ-136/174: диапазон частот 136–174 МГц, вносимые потери не более 1,2–2,0 дБ (по исполнению), развязка ≥65 дБ. У КАДАММ ДУ-330/400: диапазон частот 330–400 МГц, вносимые потери ≤1,2 дБ, развязка ≥75 дБ.
По разносу частот передачи и приёма вашей радиосети: выберите исполнение, в диапазон разноса которого он попадает — от 0,5 МГц (ДУ-136/174-0,5), 3,8–5 МГц (ДУ-136/174-3,8), 5–6 МГц (ДУ-136/174-5), 5,7–10 МГц (ДУ-136/174-5,7), 6–15 МГц (ДУ-136/174-6), 4–6 МГц (ДУ-136/174-4-10), 4–6 МГц (ДУ-136/174-4-30), 3–6 МГц (ДУ-136/174-3-50), 3–6 МГц (ДУ-136/174-3-100), от 0,5 МГц (ДУ-136/174-0,5-350-90), от 0,5 МГц (ДУ-136/174-0,5-350-80), от 0,4 МГц (ДУ-136/174-0,4-350-100), 4 МГц (ДУ-136/174-4-100), 4 МГц (ДУ-136/174-4-200).
Да, для этого дуплексер и нужен: развязка ≥65 дБ защищает приёмник от собственного передатчика.
Гарантия на КАДАММ ДУ-136/174 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексеры (дуплексные фильтры) серии КАДАММ ДУ-136/174 — 136–174 МГц, разнос 3,8–15 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
