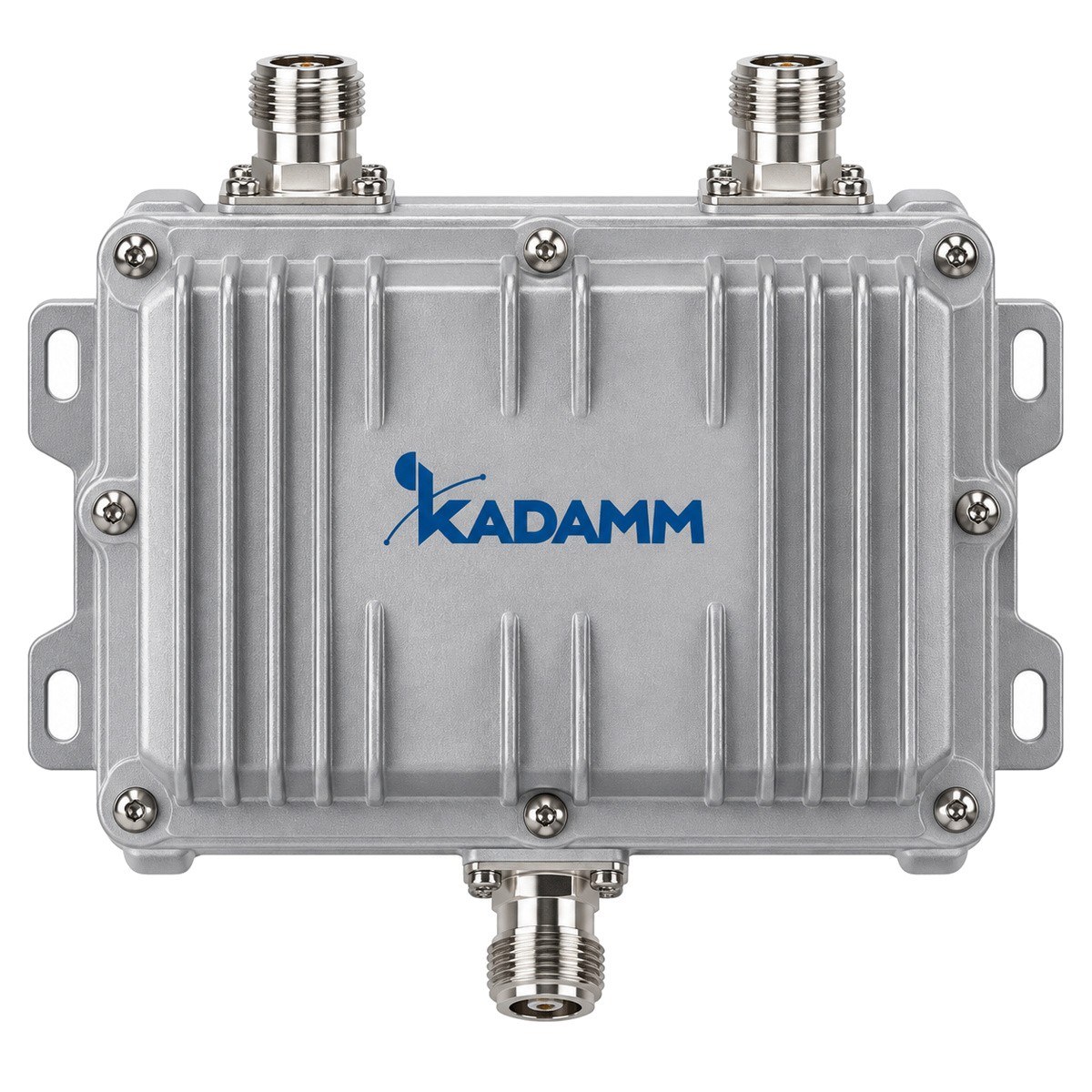

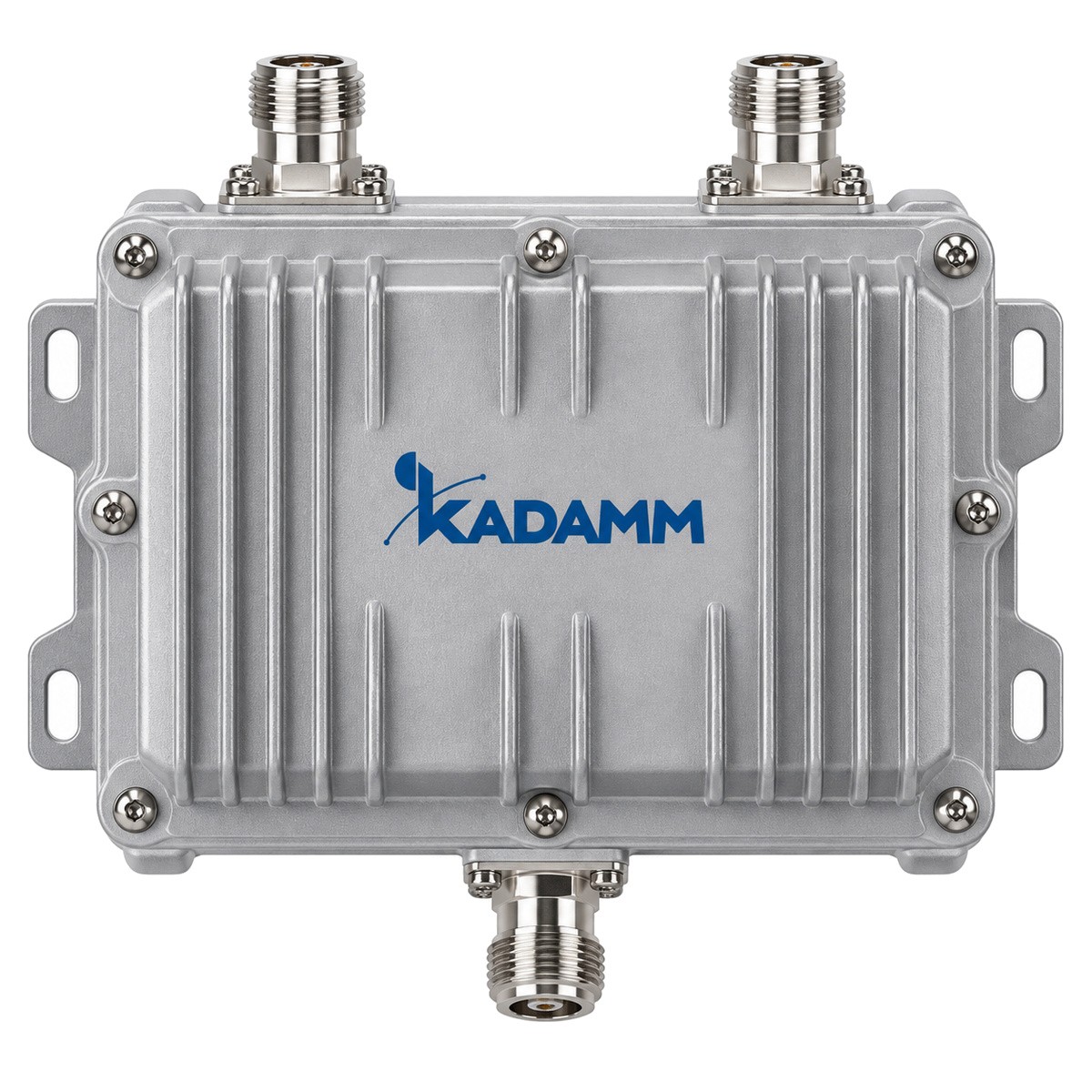

Дуплексный фильтр (дуплексер) КАДАММ ДУ-900-2Т — GSM и LTE 900 МГц (Band 8), два тракта

Подойдёт, если полосы передачи и приёма вашей системы лежат в полосах портов дуплексера, указанных в таблице, а мощность передатчика не превышает допустимую. Для радиосетей с близкими частотами проверяют и разнос между ними. Полосы портов указаны в таблице характеристик для каждого исполнения.

Пришлите частоты передачи и приёма и модель оборудования — проверим развязку и потери, а при необходимости предложим исполнение под ваши частоты. Для сетей с нестандартными частотами дуплексер может быть изготовлен под заказ по вашим частотам и мощности.

Комбайнер сводит разные диапазоны в один тракт, дуплексер — передачу и приём одного диапазона. Технически оба — наборы фильтров с общим портом, но у дуплексера требования к развязке между портами гораздо выше: рядом работают мощный передатчик и чувствительный приёмник.

В системе они часто стоят вместе: дуплексеры у оборудования каждого диапазона, комбайнер — на входе общей распределительной сети. Поэтому дуплексер нельзя заменить комбайнером даже при совпадении полос: развязки комбайнера не хватит приёмнику станции.

Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −151 дБн (при 2×20 Вт).

Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.

Допустимая мощность — 80 Вт средняя, 500 Вт пиковая (тракт TX — антенна). В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё.

Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.

Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.

Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
