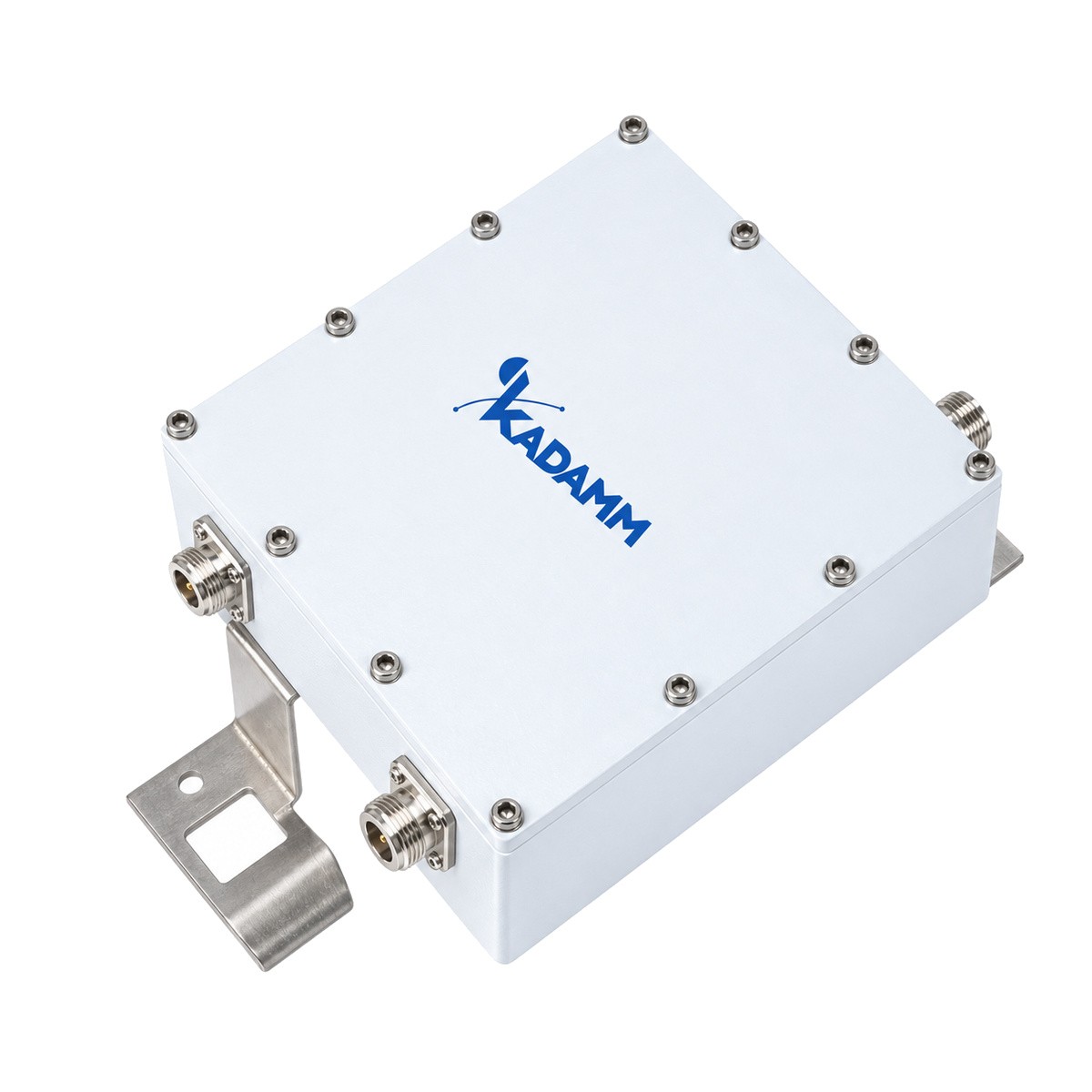

Антенный комбайнер КАДАММ КМ-6-01 — сумматор на 6 диапазонов, 600–960 + 1695–1880 + 1920–2200 + 2300–2400 + 2500–2700 + 3300–3800 МГц

По одному диапазону на порт: число портов и их полосы указаны в таблице. Несколько операторов одного диапазона сначала объединяют гибридным мостом или канальным комбайнером, а затем подают на порт нужной полосы. Порты с запасом закрывают согласованными нагрузками до подключения новых диапазонов.

При планировании системы оставляют запас портов на диапазоны, которые могут появиться позже. Если запасного порта нет, новый диапазон подключают заменой комбайнер на модель с большим числом портов. Распределение диапазонов по портам фиксируют в схеме системы.

Вносимое ослабление (не более 0,5 дБ) вычитают из мощности каждой базовой станции на входе распределительной сети: на столько же меньше уровень на всех антеннах ниже по схеме. Для обратного канала то же ослабление ухудшает чувствительность. Поэтому изделия с меньшим вносимым ослаблением ставят там, где уровень и так невелик.

Развязка между портами (не менее 50 дБ) определяет, насколько сигнал одного оператора попадает в тракт другого. Этот параметр важен, когда базовые станции соседних диапазонов стоят рядом и работают на полной мощности. Значения развязки берут на рабочих частотах соседних операторов, а не в среднем по полосе.

Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −160 дБн дБн.

Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.

Допустимая мощность — ≤250 / 1200 Вт. В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё. Мощность каждого оператора на входе указывают в проекте системы.

Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.

Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.

Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
