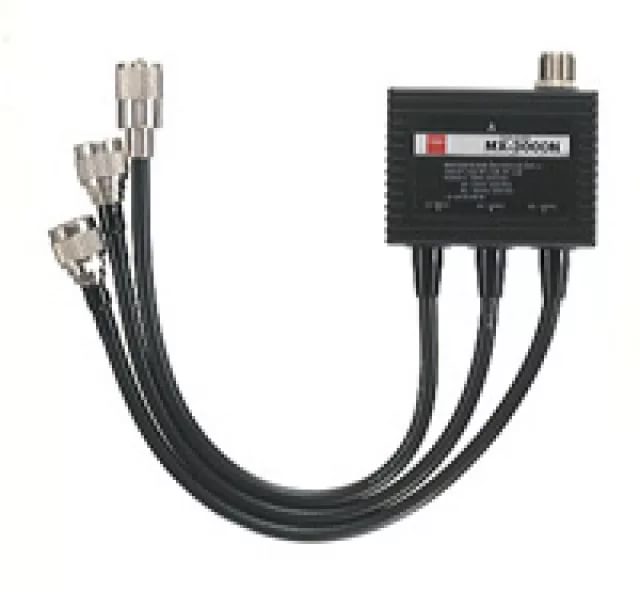

Триплексер Diamond MX3000N предназначен для одновременного подключения одной широкодиапазонной антенны (КВ/УКВ/ДМВ) к трем радиопередатчикам или приемникам, работающим в разных частотных диапазонах. Устройство позволяет избежать необходимости переключения антенны вручную или использования дополнительных коаксиальных кабелей, обеспечивая удобство и эффективность в работе с несколькими радиостанциями.
Благодаря высокой развязке между диапазонами (более 50 дБ) и низким потерям сигнала, MX3000N гарантирует стабильную и качественную передачу и прием сигналов без взаимных помех. Триплексер поддерживает высокую мощность передачи, что делает его идеальным решением как для профессиональных, так и для любительских радиостанций.
| Диапазоны частот | Потери сигнала |
|---|---|
| 1.6–160 МГц | менее 0.2 дБ |
| 350–500 МГц | менее 0.3 дБ |
| 850–1300 МГц | менее 0.4 дБ |
| Входное/выходное сопротивление | 50 Ом (стандартное для большинства радиостанций) |
|---|---|
| Максимальная допустимая мощность |
1.6–160 МГц – 800 Вт (пиковая) 350–500 МГц – 500 Вт (пиковая) 850–1300 МГц – 200 Вт (пиковая) |
| Разъемы |
Входные: 1.6–160 МГц – PL-259 (вилка) 350–500 МГц – N-тип (вилка) 850–1300 МГц – N-тип (вилка) Выходной (антенный): – N-тип (гнездо) |
Поставляем Diamond MX3000N Антенный переключатель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
