Мультикуплеры антенные приёмопередающие: 7 моделей, диапазон серии 136 МГц – 520 МГц. Несколько передатчиков и приёмников на одну антенну.

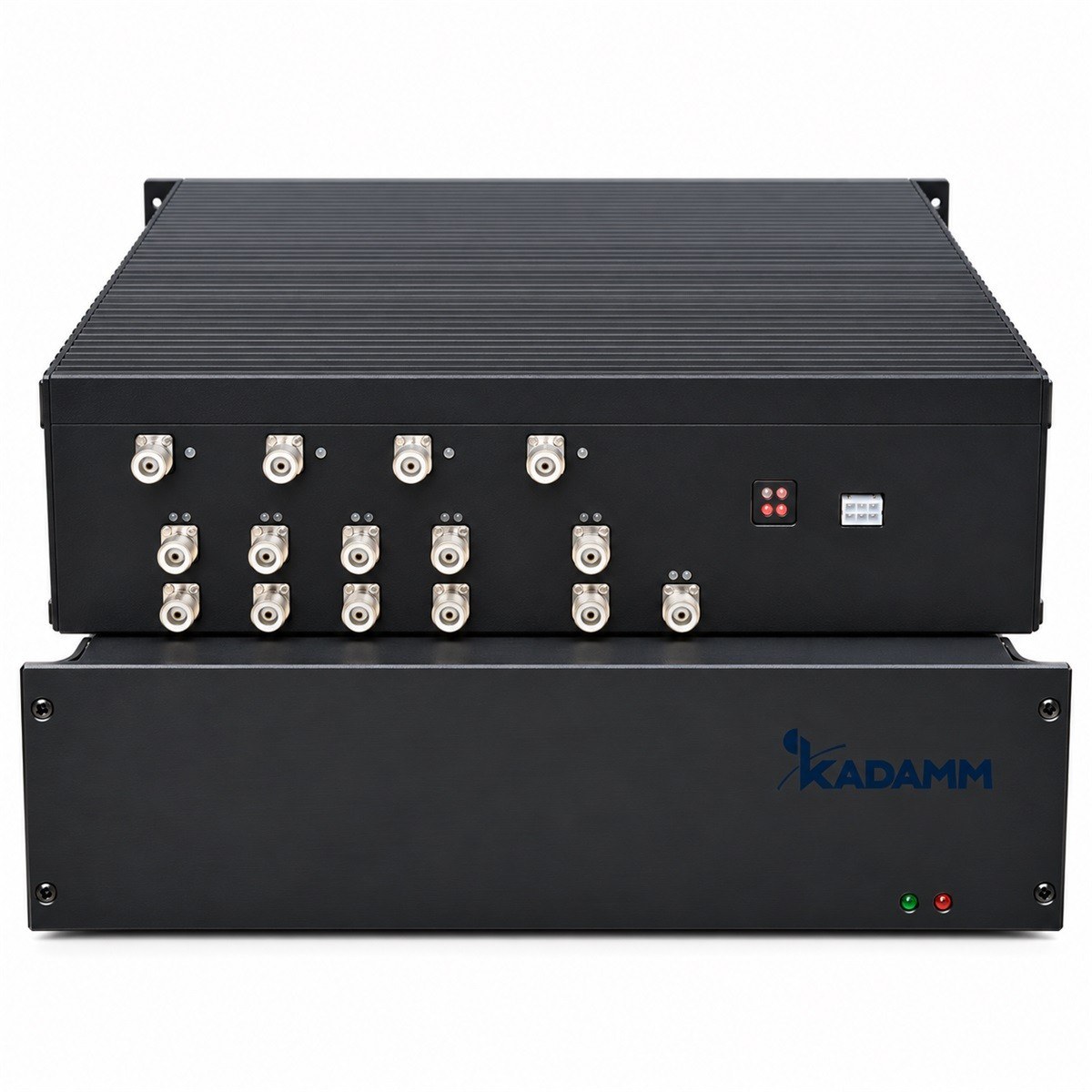

Серия KADAMM МКП — 7 моделей в диапазоне 136 МГц – 520 МГц. Модели различаются: потери, развязка, КСВН, габариты, частоты.
Приёмопередающий мультикуплер объединяет в одном блоке сумматор передатчиков, дуплексный фильтр и приёмный разветвитель: несколько передатчиков и приёмников базовой станции работают на одну антенну. Развязка передачи и приёма защищает приёмники от мощности передатчиков, а малошумящий усилитель в приёмном тракте компенсирует потери деления сигнала.
В серии KADAMM МКП — 7 моделей. Для каждой модели в таблице — диапазон, разнос передачи и приёма, число передатчиков и приёмников, вносимые потери, развязки, КСВН, входная мощность на канал, наличие усилителя и исполнение корпуса. Настройку на частоты выполняем при изготовлении — частоты передачи и приёма указывайте в заявке.
Приёмопередающий мультикуплер позволяет нескольким передатчикам и приёмникам радиостанций работать на одну общую антенну. Он объединяет сумматор передатчиков, дуплексный фильтр, разделяющий приём и передачу, и приёмный разветвитель — часто с усилителем. Так сокращается число антенн и фидеров на мачте и исключается взаимное влияние соседних антенн.
Основа — резонаторные фильтры: настроенные на частоты передатчиков резонаторы с развязкой, сумматор мощностей передатчиков, дуплексный фильтр с полосами передачи и приёма и разветвитель приёмной ветви. В исполнениях с усилителем приёмный тракт содержит малошумящий усилитель, компенсирующий потери деления. Блок выполнен в стоечном или настольном корпусе.
Резонаторы пропускают каждую частоту только в свою ветвь, поэтому передатчики не нагружают друг друга, а мощность передачи не попадает в приёмники. Разнос частот передачи и приёма и разнос частот каналов определяют, насколько высокими должны быть добротность и избирательность резонаторов: чем ближе частоты, тем сложнее фильтр и больше потери.
| Параметр | По серии |
|---|---|
| Моделей в серии | 7 |
| Диапазон частот серии | 136 МГц – 520 МГц |
| Вносимые потери | 4,8–9,5 дБ |
| Развязка | 25–85 дБ |
| КСВН | 1,2–1,25 |
| Габаритные размеры | 350×158×88; 500×320×100 |
| Разнос частот передачи и приёма | 4–5 |
| Каналы | 2–4 |
| Усилитель приёмного тракта | есть, выход +6 дБм±1 дБм, регулируемый; есть, выход +5–+15 дБм, регулируемый; нет |
| Исполнение корпуса | 19 |
| Артикул | Потери, дБ | Развязка, дБ | КСВН | Габариты, мм | Частоты, МГц | Разнос частот передачи и приёма | Каналы | Усилитель приёмного тракта | Исполнение корпуса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM МКП-136/174-4/4-У | 9,5 | передача — приём 80; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,25 | — | 136–174 | от 4 МГц | 4 передатчика + 4 приёмника на 1 антенну | есть, выход +6 дБм±1 дБм, регулируемый | в стойку 19", высота 3U |
| KADAMM МКП-350/520-2/2 | 4,8 | передача — приём 75; между передатчиками 28; между приёмниками 28 | 1,25 | 350×158×88 | 350–520 | от 5 МГц | 2 передатчика + 2 приёмника на 1 антенну | нет | — |
| KADAMM МКП-350/520-2/2-У | 5,5 | передача — приём 85; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,2 | — | 350–520 | от 5 МГц | 2 передатчика + 2 приёмника на 1 антенну; выходы ответвителей передачи и приёма | есть, выход +5–+15 дБм, регулируемый | в стойку 19", высота 2U |
| KADAMM МКП-350/520-2/8-У | 5,5 | передача — приём 85; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,2 | — | 350–520 | от 5 МГц | 2 передатчика + 8 приёмников на 1 антенну; выходы ответвителей передачи и приёма | есть, выход +5–+15 дБм, регулируемый | в стойку 19", высота 2U |
| KADAMM МКП-350/520-3/3 | 8,5 | передача — приём 65; между передатчиками 25; между приёмниками 25; передача — приём 85 | 1,25 | 500×320×100 | 350–520 | от 5 МГц | 3 передатчика + 3 приёмника на 1 антенну | нет | — |
| KADAMM МКП-350/520-4/4-У | 8,5 | передача — приём 80; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,25 | — | 350–520 | от 5 МГц | 4 передатчика + 4 приёмника на 1 антенну; выходы ответвителей передачи и приёма | есть, выход +5–+15 дБм, регулируемый | в стойку 19", высота 3U |
| KADAMM МКП-350/520-4/8-У | 8,5 | передача — приём 85; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,25 | — | 350–520 | от 5 МГц | 4 передатчика + 8 приёмников на 1 антенну; выходы ответвителей передачи и приёма | есть, выход +5–+15 дБм, регулируемый | в стойку 19", высота 3U |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Входная мощность, Вт на канал | 50 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, МГц | Диапазон, в котором можно настроить мультикуплер. В серии: 136–520 МГц. |
| Разнос частот передачи и приёма | Наименьший разнос частот передачи и приёма. В серии: 4–5. |
| Каналы | Число передатчиков и приёмников на одну антенну. В серии: 2–4. |
| Вносимые потери, дБ | Потери в тракте передачи. В серии: 4,8–9,5 дБ. |
| Развязка, дБ | Развязка между передатчиками, между приёмом и передачей и между приёмниками. В серии: 25–85 дБ. |
| КСВН | Согласование. В серии: 1,2–1,25. |
| Усилитель приёмного тракта | Наличие и выход усилителя приёмного тракта. В серии: есть, выход +6 дБм±1 дБм, регулируемый; есть, выход +5–+15 дБм, регулируемый; нет. |
| Исполнение корпуса | Стоечное или настольное исполнение. В серии: 19. |
| Габаритные размеры, мм | Размеры корпуса. В серии: 350×158×88; 500×320×100. |
Выбор внутри серии KADAMM МКП: вносимые потери, дБ — от 4,8 у KADAMM МКП-350/520-2/2 до 9,5 у KADAMM МКП-136/174-4/4-У; развязка, дБ — от передача — приём 85; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 у KADAMM МКП-350/520-4/8-У до передача — приём 65; между передатчиками 25; между приёмниками 25; передача — приём 85 у KADAMM МКП-350/520-3/3; КСВН — от 1,2 у KADAMM МКП-350/520-2/2-У до 1,25 у KADAMM МКП-350/520-4/8-У.
Мультикуплер настраивают на частоты сети до ввода в работу; при смене частот резонаторы перестраивают по прибору. Блок устанавливают в стойку с вентиляцией: потери передачи выделяются в виде тепла.
Серия KADAMM МКП (136 МГц – 520 МГц): базовые станции УКВ и ДМВ; транкинговые сети; диспетчерская связь.
Комплект поставки модели серии KADAMM МКП: мультикуплер, паспорт изделия.
Столько, сколько каналов у модели; число указано в таблице.
Он компенсирует потери деления сигнала между приёмниками.
Да, перестройкой резонаторов с помощью измерительного прибора.
Избирательность резонаторов; разнос не должен быть меньше нормированного.
Все 7 моделей серии KADAMM МКП работают в диапазоне 136 МГц – 520 МГц.
У всех 7 моделей серии KADAMM МКП: Входная мощность, Вт на канал — 50.
Сумматор объединяет только передатчики; мультикуплер дополнительно разделяет приём и передачу и раздаёт принятый сигнал на несколько приёмников.
Деление сигнала на несколько приёмников вносит потери; усилитель их компенсирует и сохраняет чувствительность.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM МКП — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM МКП могут уточняться без уведомления.
Поставляем Мультикуплеры антенные приёмопередающие KADAMM МКП под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
