Триплексеры СВЧ: 13 моделей. Разделение и объединение сигналов разных полос в одном тракте.
Серия KADAMM ТП — 13 моделей в диапазоне 87 МГц – 17 ГГц, соединители N, SMA. Модели различаются: потери, КСВН, габариты, частоты канала 1, частоты канала 2.
Диплексер разделяет сигналы двух частотных полос по разным выходам (или объединяет их в общий тракт), триплексер — трёх полос. Это частотно-разделительные фильтры с общим входом.
В серии KADAMM ТП — 13 моделей; полосы каналов, потери и подавление — в таблице.
Триплексер — частотный разделитель с общим портом и тремя канальными: он разводит три полосы частот, пришедшие по одному кабелю, на три выхода, а в обратную сторону — объединяет три системы в один фидер и одну антенну. Это сокращает число кабелей и антенн там, где на объекте работают три диапазона.
Диплексер — сборка фильтров с общим портом: он разделяет сигналы разных полос по отдельным выходам или объединяет их в одну линию.
Дуплексный фильтр позволяет передатчику и приёмнику станции работать на одну антенну; его развязка между каналами не пускает мощность своего передатчика на вход приёмника.
По таблице исполнений KADAMM ТП: вносимое ослабление от 0,5 до 1,5 дБ; КСВН от 1,22 до 1,8 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Внутри — три фильтра, по одному на канал, объединённые общим согласованным узлом. Каждый фильтр пропускает свою полосу и отражает две другие, а узел устроен так, чтобы фильтры не нагружали друг друга на чужих частотах.
Сигнал на общем порту видит три фильтра одновременно; на частотах каждого канала согласован только его фильтр, остальные два отражают волну, и в общем узле она складывается в фазе с волной, идущей в нужный канал. Чем ближе полосы каналов друг к другу, тем больше резонаторов нужно в фильтрах, чтобы сохранить подавление и развязку.
| Параметр | По серии |
|---|---|
| Моделей в серии | 13 |
| Диапазон частот серии | 87 МГц – 17 ГГц |
| Вносимые потери | 0,5–2,5 дБ |
| КСВН | 1,22–1,8 |
| Соединитель | N; N, SMA; N (розетка) |
| Габаритные размеры | по таблице исполнений (корпусов: 10) |
| Частоты канала 1 | 0,087–6 ГГц |
| Частоты канала 2 | 0,351–10 ГГц |
| Частоты канала 3 | 0,402–17 ГГц |
| Входная мощность | 50–100 Вт |
| Развязка между каналами | 30–100 дБ |
| Артикул | Потери, дБ | КСВН | Соединитель | Габариты, мм | Частоты канала 1, ГГц | Частоты канала 2, ГГц | Частоты канала 3, ГГц | Входная мощность, Вт | Развязка между каналами, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ТП-1000/1250-2000/2500-3000/3750-100 | 0,5 | 1,22 | N, SMA | 116×76×40 | 1–1,25 | 2–2,5 | 3–3,75 | 100 | 30 |

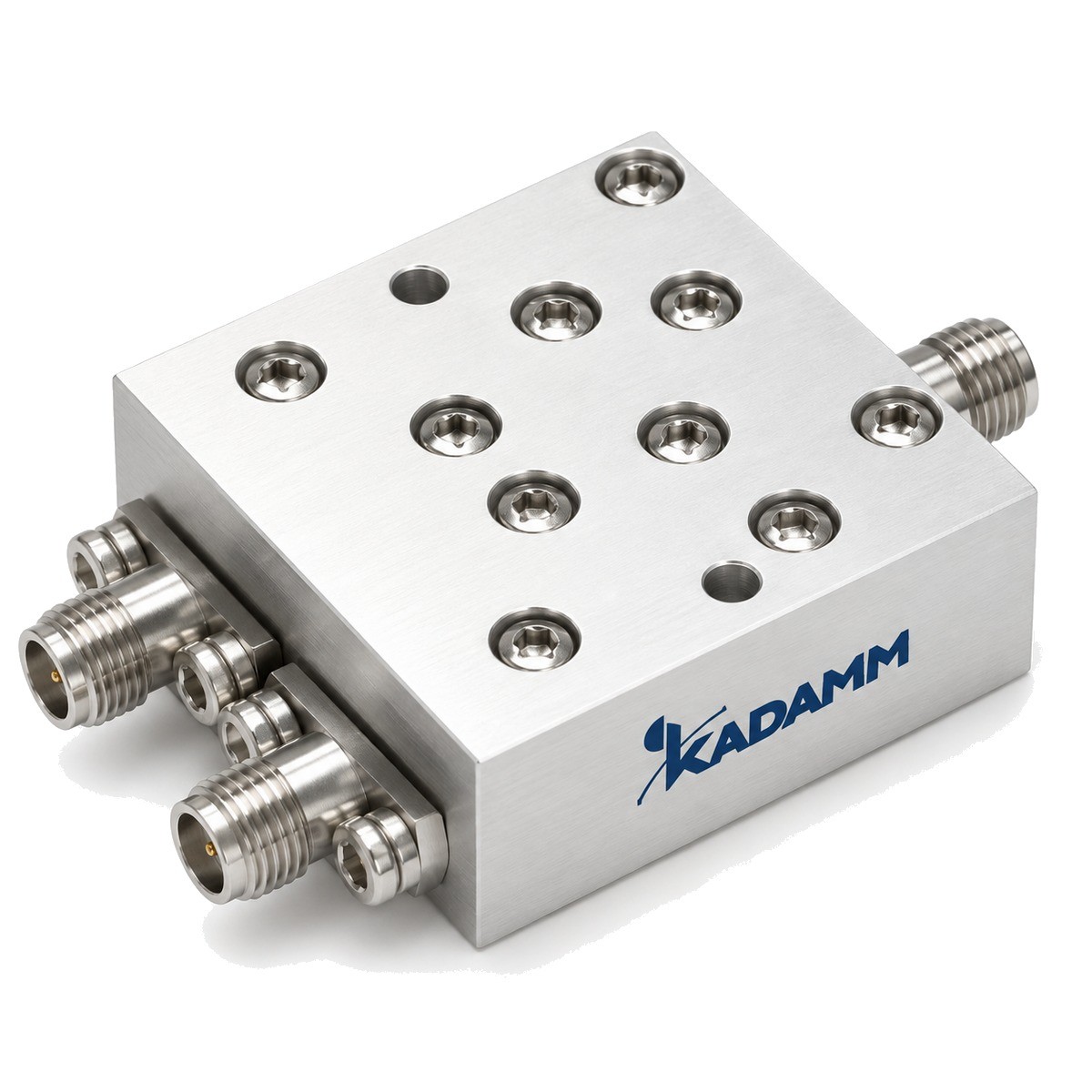

| KADAMM ТП-1163/1190-1214/1241-1562/1588-50 | 1,5 | 1,3 | N | — | 1,163–1,19 | 1,214–1,241 | 1,562–1,588 | 50 | — |
| KADAMM ТП-136/174-380/395-450/470-50 | 0,8 | 1,4 | N, SMA | 100×140×35 | 0,136–0,174 | 0,38–0,395 | 0,45–0,47 | 50 | 70 |
| KADAMM ТП-1400/1600-2900/3100-4400/4600-100 | 0,5 | 1,22 | N, SMA | 90×72×33 | 1,4–1,6 | 2,9–3,1 | 4,4–4,6 | 100 | 30 |
| KADAMM ТП-1710/1735-1805/1830-1880/1920-50 | 1,5 | 1,3 | N, SMA | 120×120×38 | 1,71–1,735 | 1,805–1,83 | 1,88–1,92 | 50 | 50 |
| KADAMM ТП-1750/1850-2025/2120-2200/2300-100 | 0,8 | 1,3 | N, SMA | 135×185×43 | 1,75–1,85 | 2,025–2,12 | 2,2–2,3 | 100 | 100 |
| KADAMM ТП-1750/1950-3500/3900-5200/5900-100 | 0,5 | 1,22 | N, SMA | 76×67×31 | 1,75–1,95 | 3,5–3,9 | 5,2–5,9 | 100 | 30 |
| KADAMM ТП-2100/2300-4200/4600-6300/6900-100 | 0,5 | 1,22 | N, SMA | 71×64×27 | 2,1–2,3 | 4,2–4,6 | 6,3–6,9 | 100 | 30 |
| KADAMM ТП-2400/2600-4800/5200-7200/7800-100 | 0,5 | 1,22 | N, SMA | 71×64×27 | 2,4–2,6 | 4,8–5,2 | 7,2–7,8 | 100 | 30 |
| KADAMM ТП-330/450-850/980-1150/1610-50 | 1,2 | 1,4 | N, SMA | 150×124×41 | 0,33–0,45 | 0,85–0,98 | 1,15–1,61 | 50 | 30 |
| KADAMM ТП-5000/6000-9000/10000-16000/17000-50 | 1,5 (канал 1); 1,8 (канал 2); 2,5 (канал 3) | 1,8 | N (розетка) | — | 5–6 | 9–10 | 16–17 | 50 | 50 |
| KADAMM ТП-850/1000-1700/2000-2500/3000-100 | 0,5 | 1,22 | N, SMA | 100×86×43 | 0,85–1 | 1,7–2 | 2,5–3 | 100 | 30 |
| KADAMM ТП-87/108-351/366-402/416-50 | 1,5 | 1,3 | N, SMA | 100×120×30 | 0,087–0,108 | 0,351–0,366 | 0,402–0,416 | 50 | 60 |
Предельные значения: потери — не более; КСВН — не более; развязка между каналами — не менее. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Рабочая температура, °C | -30–+70 — KADAMM ТП-1000/1250-2000/2500-3000/3750-100, KADAMM ТП-1400/1600-2900/3100-4400/4600-100, KADAMM ТП-1710/1735-1805/1830-1880/1920-50, KADAMM ТП-1750/1950-3500/3900-5200/5900-100, KADAMM ТП-2100/2300-4200/4600-6300/6900-100, KADAMM ТП-2400/2600-4800/5200-7200/7800-100, KADAMM ТП-850/1000-1700/2000-2500/3000-100; -40–+85 — KADAMM ТП-136/174-380/395-450/470-50, KADAMM ТП-1750/1850-2025/2120-2200/2300-100, KADAMM ТП-330/450-850/980-1150/1610-50; -20–+55 — KADAMM ТП-5000/6000-9000/10000-16000/17000-50; -20–+65 — KADAMM ТП-87/108-351/366-402/416-50 |
| Параметр | Что означает |
|---|---|
| Частоты канала 1, ГГц | Полоса канального порта: в ней сигнал проходит с нормированными потерями. В серии: 0,087–6 ГГц. |
| Развязка между каналами, дБ | Ослабление сигнала одного канального порта на выходах остальных. В серии: 30–100 дБ. |
| Вносимые потери, дБ | Ослабление от общего порта до канального в полосе канала; может различаться по каналам. В серии: 0,5–2,5 дБ. |
| КСВН | Согласование портов в полосах каналов. В серии: 1,22–1,8. |
| Входная мощность, Вт | Допустимая мощность на порт. В серии: 50–100 Вт. |
| Соединитель | Типы соединителей общего и канальных портов. В серии: N; N, SMA; N (розетка). |
| Габаритные размеры, мм | Размеры корпуса для компоновки. В серии: по таблице исполнений (корпусов: 10). |
Выбор внутри серии KADAMM ТП: вносимые потери, дБ — от 0,5 у KADAMM ТП-850/1000-1700/2000-2500/3000-100 до 1,5 (канал 1); 1,8 (канал 2); 2,5 (канал 3) у KADAMM ТП-5000/6000-9000/10000-16000/17000-50; КСВН — от 1,22 у KADAMM ТП-850/1000-1700/2000-2500/3000-100 до 1,8 у KADAMM ТП-5000/6000-9000/10000-16000/17000-50; входная мощность, Вт — от 100 у KADAMM ТП-2400/2600-4800/5200-7200/7800-100 до 50 у KADAMM ТП-1163/1190-1214/1241-1562/1588-50.
Порты подключают по маркировке каналов; корпус крепят к шасси или кронштейну, кабели не нагружают соединители на изгиб. При установке вне помещения соединители герметизируют.
Ретрансляторы и радиостанции на общей антенне, совмещение диапазонов в одном фидере, облучатели антенн.
Комплект поставки модели серии KADAMM ТП: диплексер или триплексер, паспорт изделия.
Передатчик и приёмник соединены через общий порт; развязка не даёт мощному сигналу передатчика заглушить приёмник.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Да, он взаимный: три канала разных полос объединяются в общий порт.
Неиспользуемый канальный порт закройте согласованной нагрузкой; лучше выбрать диплексер.
Фильтры каналов различаются полосой и числом резонаторов, поэтому и их потери различаются.
Меньше потерь, соединений и габаритов.
Все 13 моделей серии KADAMM ТП работают в диапазоне 87 МГц – 17 ГГц.
Соединители серии KADAMM ТП — N, SMA; по моделям: KADAMM ТП-1163/1190-1214/1241-1562/1588-50 — N; KADAMM ТП-87/108-351/366-402/416-50 — N, SMA; KADAMM ТП-136/174-380/395-450/470-50 — N, SMA; KADAMM ТП-330/450-850/980-1150/1610-50 — N, SMA; KADAMM ТП-850/1000-1700/2000-2500/3000-100 — N, SMA; KADAMM ТП-1000/1250-2000/2500-3000/3750-100 — N, SMA; ещё 7 в таблице исполнений.
У KADAMM ТП: диапазон 87 МГц – 17 ГГц, 13 моделей, соединители N, SMA. У KADAMM ДП: диапазон до 31 ГГц, 50 моделей, соединители SMA, N, 2,92 мм, 4.3-10, BNC.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ТП — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ТП могут уточняться без уведомления.
Поставляем Триплексеры СВЧ KADAMM ТП под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
