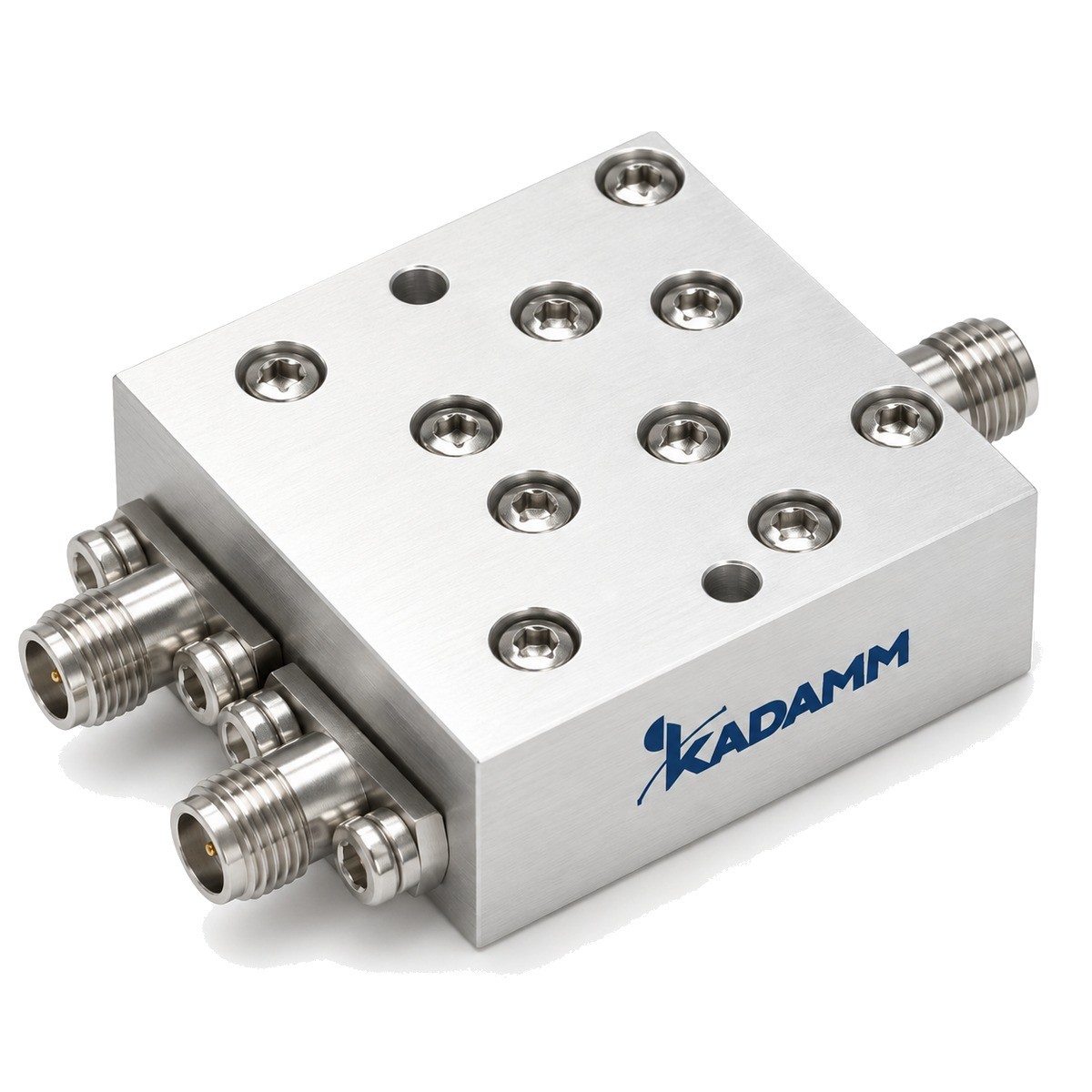

Диплексеры СВЧ: 57 моделей. Разделение и сведение в один тракт сигналов разных частотных полос.
Серия KADAMM ДП охватывает до 31 ГГц; в ней 57 моделей с соединителями SMA, N, 2,92 мм, 4.3-10, BNC. Отличия моделей: потери, КСВН, габариты, частоты канала 1, частоты канала 2.
Диплексер работает с двумя полосами — разделяет их или объединяет в общий тракт, триплексер — с тремя. Это частотно-разделительные фильтры с общим входом.
В серии KADAMM ДП — 57 моделей; полосы каналов, потери и подавление — в таблице.
У диплексера три порта: общий и два канальных, а разделение идёт по частоте. Пришедшие на общий порт сигналы двух полос он разводит по своим каналам, а в обратном направлении сводит два канала в одну линию. В итоге на одной антенне совмещают приём и передачу либо два диапазона.
Делитель отдаёт каждому выходу часть мощности, диплексер же направляет каждую полосу в свой канал почти без потерь, кроме потерь фильтра.
По устройству диплексер — фильтры на общем порту: разные полосы уходят на свои выходы либо собираются в одну линию.
Дуплексный фильтр позволяет держать приём и передачу на одной антенне; развязка между каналами не даёт передатчику перегрузить свой приёмник.
Разброс по исполнениям KADAMM ДП: вносимое ослабление 0,5–3 дБ; КСВН 1,2–2 (конкретное значение — в строке модели). У каждого артикула свои нормированные значения — ориентируйтесь на строку выбранной модели.
Внутри диплексера два фильтра (полосовые либо пара ФНЧ и ФВЧ), сведённые общим узлом к общему порту. Согласование узла подобрано так, чтобы в чужой полосе каждый фильтр был для общего порта разрывом и не отбирал энергию соседнего канала.
В полосе канала 1 первый фильтр согласован и пропускает сигнал, второй его отражает, и в общем узле волны складываются так, что энергия целиком уходит в канал 1. На частотах канала 2 — наоборот. Развязка между каналами показывает, насколько сигнал одного канала ослаблен на выходе другого, и от неё зависит, попадёт ли мощность передатчика в чувствительный приёмник.
Диплексеры с коаксиальными соединителями. Коаксиальные диплексеры общей линейки: для каждой модели указаны полосы обоих каналов, подавление сигнала одного канала в другом и развязка, входная мощность и соединители. Модели с соединителями разных типов на общем и канальных портах подбирают под конкретную аппаратуру.
| Параметр | По серии |
|---|---|
| Моделей в серии | 57 |
| Диапазон частот серии | до 31 ГГц |
| Вносимые потери | 0,5–3 дБ |
| КСВН | 1,2–2 |
| Соединитель | по таблице исполнений (вариантов: 14) |
| Габаритные размеры | по таблице исполнений (корпусов: 38) |
| Частоты канала 1 | 0–21,2 ГГц |
| Частоты канала 2 | 0,08–31 ГГц |
| Входная мощность | по таблице исполнений (вариантов: 12) |
| Развязка между каналами | 15–80 дБ |
| Рабочая температура | -55–85 °C |
| Артикул | Потери, дБ | КСВН | Соединитель | Габариты, мм | Частоты канала 1, ГГц | Частоты канала 2, ГГц | Входная мощность, Вт | Развязка между каналами, дБ | Температура, °C |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДП-0/108-130/960-N | 0,8 (канал 1); 0,7 (канал 2) | 1,5 | N (розетка) | 96×79,6×31 | 0–0,108 | 0,13–0,96 | 100 | 50 | -40–+60 |
| KADAMM ДП-0/225-330/1300-N | 0,8 | 1,5 (1,8 на 1000–1300 МГц) | N (розетка) | 64,5×80×32 | 0–0,225 | 0,33–1,3 | 35 | 45 | -30–+60 |
| KADAMM ДП-0/240-330/1300-4.3-10 | 0,8 | 1,5 | 4.3-10 (розетка) | 50×50×21 | 0–0,24 | 0,33–1,3 | 35 | — | -30–+70 |
| KADAMM ДП-0/400-440/520-N | 1 | 1,5 | N (розетка) | 65×80×31 | 0–0,4 | 0,44–0,52 | 50 | 40 | -30–+60 |
| KADAMM ДП-11725-14375-1 | 1 | 1,45 | SMA | 78×56×12,5 | 11,725 | 14,375 | 10 | — | — |
| KADAMM ДП-12500/12900-13100/13400-20 | 2,5 | 1,5 | SMA | 43×82×11,5 | 12,5–12,9 | 13,1–13,4 | 20 | 50 | -40–+70 |
| KADAMM ДП-12751/12863-13017/13129-20 | 1,5 | 1,3 | SMA; волноводный фланец WR75 (по портам — уточняйте у менеджера) | 184×82×19,5 | 12,751–12,863 | 13,017–13,129 | 20 | 70 | -40–+70 |
| KADAMM ДП-130/480-680/2700-N | 1 | — | N (розетка) | 60×40×25 | 0,13–0,48 | 0,68–2,7 | 20 | — | — |
| KADAMM ДП-13400/13830-14150/14350 | 2 | — | N (розетка) | — | 13,4–13,83 | 14,15–14,35 | — | — | — |
| KADAMM ДП-136/174-400/470-100 | 0,8 | 1,45 | N, SMA | 95×115×25 | 0,136–0,174 | 0,4–0,47 | 100 | 70 | -40–+70 |
| KADAMM ДП-136/174-400/470-5-1 | 1 | 1,5 | N, SMA | 44×50×22 | 0,136–0,174 | 0,4–0,47 | 5 | 70 | -40–+70 |
| KADAMM ДП-136/174-400/470-5-2 | 1 | 1,5 | N, SMA | 58×54×20 | 0,136–0,174 | 0,4–0,47 | 5 | 30 | -10–+60 |
| KADAMM ДП-140/180-380/3500-4.3-10 | 1 | — | 4.3-10 (розетка) | 65×78×30 | 0,14–0,18 | 0,38–3,5 | 20 | — | — |
| KADAMM ДП-14400/14830-15150/15350-SMA | 2,2 | — | SMA (розетка) | 62×47×12,5 | 14,4–14,83 | 15,15–15,35 | 20 | — | -40–+70 |
| KADAMM ДП-15020/15380-14200/14560 | 1,5 | 1,3 | уточняйте у менеджера | 70×24×10 | 15,02–15,38 | 14,2–14,56 | уточняйте у менеджера | — | — |
| KADAMM ДП-17700/21200-27500/31000-10 | 1 | 1,5 (тип.) | 2,92 мм (розетка) | — | 17,7–21,2 | 27,5–31 | 10 | — | -35–+50 |
| KADAMM ДП-1800/2700-3300/4200 | 1,5 (канал 1); 2 (канал 2) | — | поверхностный монтаж | 33×43×8 | 1,8–2,7 | 3,3–4,2 | 1 (30 дБм) | — | — |
| KADAMM ДП-20-8000-1 | 2 при 0,02–0,8 ГГц; 2,5 при 0,93–8 ГГц | 2 | SMA | - | 0,02–0,8 | 0,93–8 | 1 | — | — |
| KADAMM ДП-2025-2300-1 | 2 | 1,5 | SMA | 53×53×11 | 2,025–2,12 | 2,2–2,3 | - | — | — |
| KADAMM ДП-21100/21200-29900/30000-10 | 1,2 | 1,4 | 2,92 мм (розетка) | — | 21,1–21,2 (приём) | 29,9–30 (передача) | 10 | — | -35–+50 |
| KADAMM ДП-2400-5850-1 | 1 | 1,5 | SMA | 52×29×22 | 2,4–2,485 | 5,715–5,85 | 100 | — | — |
| KADAMM ДП-2400/2483,5-5725/5850-N | 0,5 | 1,25 | N (розетка) | 100×52×26 | 2,4–2,4835 | 5,725–5,85 | уточняйте у менеджера | — | — |
| KADAMM ДП-2400/2500-5150/5875 | 0,5 | — | SMA (розетка) | — | 2,4–2,5 | 5,15–5,875 | — | — | — |
| KADAMM ДП-30/500-703/4200-SMA | 1 | — | SMA (розетка) | 40×30×15 | 0,03–0,5 | 0,703–4,2 | 4 | 30 | -25–+65 |
| KADAMM ДП-30/520-698/2700-50 | 0,8 | 1,45 | N, SMA | 71×91×22 | 0,03–0,52 | 0,698–2,7 | 50 | 45 | -30–+70 |
| KADAMM ДП-3000/4000-6000/8000-SMA | 1,5 | 1,35 | SMA (розетка) | — | 3–4 | 6–8 | 50 | 70 | — |
| KADAMM ДП-3100/3200-2700/2900-100 | 0,7 | 1,3 | N, SMA | 100×76×32 | 3,1–3,2 | 2,7–2,9 | 100 | 70 | -30–+70 |
| KADAMM ДП-3399,5/3453,5-3499,5/3553,5 | 1,2 | — | SMA (розетка) | — | 3,3995–3,4535 | 3,4995–3,5535 | — | — | — |
| KADAMM ДП-340/380-240/270-10 | 1 | 1,3 | N, SMA | 260×190×65 | 0,34–0,38 | 0,24–0,27 | 10 | 80 | -40–+75 |
| KADAMM ДП-4000/5000-8000/10000-SMA | 1,5 | 1,35 | SMA (розетка) | — | 4–5 | 8–10 | 50 | 70 | — |
| KADAMM ДП-4400-17650-1 | 2 | 2 | 2,92 мм | 39×50×10 | 4,4 | 17,65 | 5 | — | — |
| KADAMM ДП-4400/4600-4800/5000 | 1,5 | — | SMA (розетка) | — | 4,4–4,6 | 4,8–5 | — | — | — |
| KADAMM ДП-4400/4600-4800/5000-SMA | 1,5 | 1,2 | SMA (розетка) | 120×120×21 | 4,4–4,6 | 4,8–5 | уточняйте у менеджера | — | — |
| KADAMM ДП-45,5/69-80/103,3-2 | 3 | 1,5 | BNC, N, SMA | 40×53×20 | 0,0455–0,069 | 0,08–0,1033 | 2 | 15 | -30–+70 |
| KADAMM ДП-450/530-1420/1520-100 | 0,5 | 1,25 | N, SMA | 110×140×49 | 0,45–0,53 | 1,42–1,52 | 100 | 80 | -55–+70 |
| KADAMM ДП-4500/4550-4800/4850 | 2 | — | SMA (розетка) | — | 4,5–4,55 | 4,8–4,85 | — | — | — |
| KADAMM ДП-475-3200-1 | 1 | 1,5 | SMA | 49×25×13,2 | 0,475 | 3,2 | 10 | — | — |
| KADAMM ДП-5000/6000-10000/12000-SMA | 1,5 | 1,35 | SMA (розетка) | — | 5–6 | 10–12 | 50 | 70 | — |
| KADAMM ДП-5170/5210-5560/5600 | 2,5 | — | SMA (розетка) | — | 5,17–5,21 | 5,56–5,6 | — | — | — |
| KADAMM ДП-5565/5725-5350/5510-50 | 1,5 | 1,45 | N, SMA | 95×80×24 | 5,565–5,725 | 5,35–5,51 | 50 | 60 | -30–+70 |
| KADAMM ДП-5725/5850-5565/5675-50 | 1,5 | 1,45 | N, SMA | 95×80×24 | 5,725–5,85 | 5,565–5,675 | 50 | 60 | -30–+70 |
| KADAMM ДП-5950/5970-6000/6040 | 2,5 | — | SMA (розетка) | — | 5,95–5,97 | 6–6,04 | — | — | — |
| KADAMM ДП-600/960-1800/2700 | 1 (канал 1); 1,5 (канал 2) | — | поверхностный монтаж | 33×43×8 | 0,6–0,96 | 1,8–2,7 | 1 (30 дБм) | — | — |
| KADAMM ДП-6000/7200-12000/14400-SMA | 1,5 | 1,35 | SMA (розетка) | — | 6–7,2 | 12–14,4 | 50 | 70 | — |
| KADAMM ДП-66/180-380/470-N | 1 | — | N (розетка) | 60×66×22 | 0,066–0,18 | 0,38–0,47 | 50 | — | — |
| KADAMM ДП-68/240-380/470-N | 1,0 | 1,5 | N (розетка) | 60×40×25 | 0,068–0,24 | 0,38–0,47 | 5 | — | — |
| KADAMM ДП-7124/7324-7561/7761 | 1 | — | BJ70 (розетка) | — | 7,124–7,324 | 7,561–7,761 | — | — | — |
| KADAMM ДП-7145-9000-1 | 2,5 | 1,5 | SMA | 45×26×9 | 7,145–7,25 | 7,7–9 | - | — | — |
| KADAMM ДП-7190/7250-8025/8400-N | 1 | — | N (розетка, фланцевый) | 108×80×22 | 7,19–7,25 | 8,025–8,4 | 100 | 80 | -10–+60 |
| KADAMM ДП-7424/7544-7669/7789-20 | 1,2 | 1,5 | SMA; волноводный фланец WR112 (по портам — уточняйте у менеджера) | 180×97,7×19,5 | 7,424–7,544 | 7,669–7,789 | 20 | 70 | -40–+70 |
| KADAMM ДП-7450/7650-7700/7900-20 | 3 | 1,5 | SMA | 100×68×16 | 7,45–7,65 | 7,7–7,9 | 20 | 40 | -40–+70 |
| KADAMM ДП-7450/7900-12750/13250-20 | 1,5 | 1,5 | SMA | 67×33×14 | 7,45–7,9 | 12,75–13,25 | 20 | 70 | -40–+70 |
| KADAMM ДП-840/845-1430/1444-50 | 1 | 1,3 | N, SMA | 88×62×43 | 0,84–0,845 | 1,43–1,444 | 50 | 60 | -30–+70 |
| KADAMM ДП-850/960-1700/1900-100 | 1 | 1,5 | N, SMA | 140×65×47 | 0,85–0,96 | 1,7–1,9 | 100 | 80 | -40–+70 |
| KADAMM ДП-850/960-1700/1900-2 | 2 | 1,5 | SMA | 35×26×10 | 0,85–0,96 | 1,7–1,9 | 2 | 55 | -40–+70 |
| KADAMM ДП-850/980-1150/1610-75 | 0,8 | 1,4 | N, SMA | 150×75×43 | 0,85–0,98 | 1,15–1,61 | 75 | 30 | -40–+85 |
| KADAMM ДП-8800/9200-10800/11200 | 1 | — | SMA (розетка) | — | 8,8–9,2 | 10,8–11,2 | — | — | — |
Предельные значения: потери — не более; КСВН — не более; развязка между каналами — не менее. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Значения есть лишь у части моделей; если у модели строка пустая, параметр для неё не нормирован.
| Параметр | Значение |
|---|---|
| Подавление в канале 2, дБ, не менее | 40 (развязка каналов) — KADAMM ДП-0/240-330/1300-4.3-10; 50 при 0–12,75 ГГц — KADAMM ДП-11725-14375-1; 40 при 380–3500 МГц — KADAMM ДП-140/180-380/3500-4.3-10; 80 при 14,4–14,83 ГГц — KADAMM ДП-14400/14830-15150/15350-SMA; 80 — KADAMM ДП-15020/15380-14200/14560; 60 (в полосе 17,7–21,2 ГГц) — KADAMM ДП-17700/21200-27500/31000-10; 30 при 600–2700 МГц; 30 при 6000–8400 МГц — KADAMM ДП-1800/2700-3300/4200; 45 при 0,02–0,8 ГГц — KADAMM ДП-20-8000-1; 90 (в полосе 21,1–21,2 ГГц) — KADAMM ДП-21100/21200-29900/30000-10; 90 — KADAMM ДП-2400/2483,5-5725/5850-N; 40 при 0,5–8,3 ГГц — KADAMM ДП-4400-17650-1; 70 — KADAMM ДП-4400/4600-4800/5000-SMA; 50 при 0–0,95 ГГц — KADAMM ДП-475-3200-1; 30 при 600–960 МГц; 46 при 3300–4200 МГц — KADAMM ДП-600/960-1800/2700; 40 при 380–470 МГц — KADAMM ДП-66/180-380/470-N; 50 (развязка каналов) — KADAMM ДП-68/240-380/470-N; 80 при 7190–7250 МГц — KADAMM ДП-7190/7250-8025/8400-N |
| Подавление в канале 1, дБ, не менее | 50 при 13,75–18 ГГц — KADAMM ДП-11725-14375-1; 80 при 15,15–15,35 ГГц — KADAMM ДП-14400/14830-15150/15350-SMA; 60 (в полосе 27,5–31 ГГц) — KADAMM ДП-17700/21200-27500/31000-10; 30 при 600–960 МГц; 46 при 3300–4200 МГц — KADAMM ДП-1800/2700-3300/4200; 45 при 0,93–8 ГГц — KADAMM ДП-20-8000-1; 90 (в полосе 29,9–30 ГГц) — KADAMM ДП-21100/21200-29900/30000-10; 40 при 10,3–25 ГГц — KADAMM ДП-4400-17650-1; 50 при 1,4–5 ГГц — KADAMM ДП-475-3200-1; 40 при 1230–2700 МГц — KADAMM ДП-600/960-1800/2700; 80 при 8025–8400 МГц — KADAMM ДП-7190/7250-8025/8400-N |
| Возвратные потери, дБ, не менее | 15 — KADAMM ДП-140/180-380/3500-4.3-10, KADAMM ДП-600/960-1800/2700, KADAMM ДП-66/180-380/470-N, KADAMM ДП-7190/7250-8025/8400-N; 18 — KADAMM ДП-14400/14830-15150/15350-SMA; 14 — KADAMM ДП-1800/2700-3300/4200; 12 — KADAMM ДП-30/500-703/4200-SMA |
| Степень защиты | IP64 — KADAMM ДП-0/108-130/960-N, KADAMM ДП-0/225-330/1300-N, KADAMM ДП-0/400-440/520-N |
| Обратные потери / КСВН | RL ≥14 dB — KADAMM ДП-13400/13830-14150/14350; RL ≥18 dB — KADAMM ДП-2400/2500-5150/5875, KADAMM ДП-4400/4600-4800/5000, KADAMM ДП-4500/4550-4800/4850, KADAMM ДП-5170/5210-5560/5600, KADAMM ДП-5950/5970-6000/6040; RL ≥19 dB — KADAMM ДП-3399,5/3453,5-3499,5/3553,5; RL ≥16 dB — KADAMM ДП-7124/7324-7561/7761; RL ≥15 dB — KADAMM ДП-8800/9200-10800/11200 |
| Развязка каналов, дБ, не менее | 55 — KADAMM ДП-13400/13830-14150/14350; 50 — KADAMM ДП-2400/2500-5150/5875; 75 — KADAMM ДП-3399,5/3453,5-3499,5/3553,5; 70 — KADAMM ДП-4400/4600-4800/5000, KADAMM ДП-5950/5970-6000/6040; 60 — KADAMM ДП-4500/4550-4800/4850; 90 — KADAMM ДП-5170/5210-5560/5600, KADAMM ДП-7124/7324-7561/7761; 80 — KADAMM ДП-8800/9200-10800/11200 |
| Параметр | Что означает |
|---|---|
| Частоты канала 1, ГГц | Полоса, которую канальный порт пропускает с нормированными потерями. В серии: 0–21,2 ГГц. |
| Развязка между каналами, дБ | Ослабление сигнала одного канального порта на выходе другого: защищает приёмник от передатчика. В серии: 15–80 дБ. |
| Вносимые потери, дБ | Ослабление сигнала от общего порта до канального в полосе канала. В серии: 0,5–3 дБ. |
| КСВН | Согласование портов в полосах каналов. В серии: 1,2–2. |
| Входная мощность, Вт | Мощность, которую допустимо подать на порт без перегрева и пробоя. В серии: по таблице исполнений (вариантов: 12). |
| Соединитель | Типы соединителей портов. В серии: по таблице исполнений (вариантов: 14). |
| Габаритные размеры, мм | Размеры корпуса для компоновки. В серии: по таблице исполнений (корпусов: 38). |
| Рабочая температура, °C | Диапазон температур, в котором выполняются параметры таблицы. В серии: -55–85 °C. |
Как меняются параметры по серии KADAMM ДП: вносимые потери, дБ — от 0,5 у KADAMM ДП-450/530-1420/1520-100 до 3 у KADAMM ДП-7450/7650-7700/7900-20; КСВН — от 1,2 у KADAMM ДП-4400/4600-4800/5000-SMA до 2 у KADAMM ДП-4400-17650-1; входная мощность, Вт — от 100 у KADAMM ДП-0/108-130/960-N до 1 у KADAMM ДП-20-8000-1.
Маркировку портов соблюдают обязательно — перепутанный канальный порт не пропустит свою полосу. Крепление — к шасси или мачтовому кронштейну; кабели не должны изгибать соединители, фланцевые стыки делают через прокладки с равномерной затяжкой винтов.
Общая антенна для ретранслятора или радиостанции, совмещение диапазонов в фидере, облучатели.
В поставку модели серии KADAMM ДП входят диплексер или триплексер и паспорт изделия.
Общий порт связывает передатчик с приёмником; высокая развязка защищает приёмник от собственного передатчика.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Разница скорее в терминах: оба делят сигналы по частоте, а дуплексер — это диплексер, разделяющий приём и передачу одной системы.
Да, работая в обратную сторону, он складывает два канала разных частот в общий порт без потерь деления.
Такой сигнал отразится от фильтра канала и до общего порта не дойдёт.
От неё зависит, сколько мощности передатчика дойдёт до входа приёмника.
Общий порт; канальные порты — к приёмнику и передатчику или к оборудованию двух диапазонов.
Рабочий диапазон всех 57 моделей серии KADAMM ДП — до 31 ГГц.
Соединители серии KADAMM ДП — SMA, N, 2,92 мм, 4.3-10, BNC; по моделям: KADAMM ДП-20-8000-1 — SMA; KADAMM ДП-475-3200-1 — SMA; KADAMM ДП-2025-2300-1 — SMA; KADAMM ДП-2400-5850-1 — SMA; KADAMM ДП-4400-17650-1 — 2,92 мм; KADAMM ДП-7145-9000-1 — SMA; ещё 51 в таблице исполнений.
У KADAMM ДП: диапазон до 31 ГГц, 57 моделей, соединители SMA, N, 2,92 мм, 4.3-10, BNC. У KADAMM ТП: диапазон 87 МГц – 17 ГГц, 13 моделей, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДП — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДП могут уточняться без уведомления.
Поставляем Диплексеры СВЧ KADAMM ДП под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Мультиплексер сводит несколько частотных каналов в общий тракт: внутри это фильтры с общим портом. Разбираем, чем он отличается от делителя мощности и от дуплексера, какая развязка нужна между каналами, что происходит…
Дуплексер позволяет передатчику и приёмнику работать одновременно через одну антенну: внутри два полосовых фильтра и развязка между трактами в 90–105 дБ. Разбираем, чем он отличается от диплексера и полосового фильтра…
