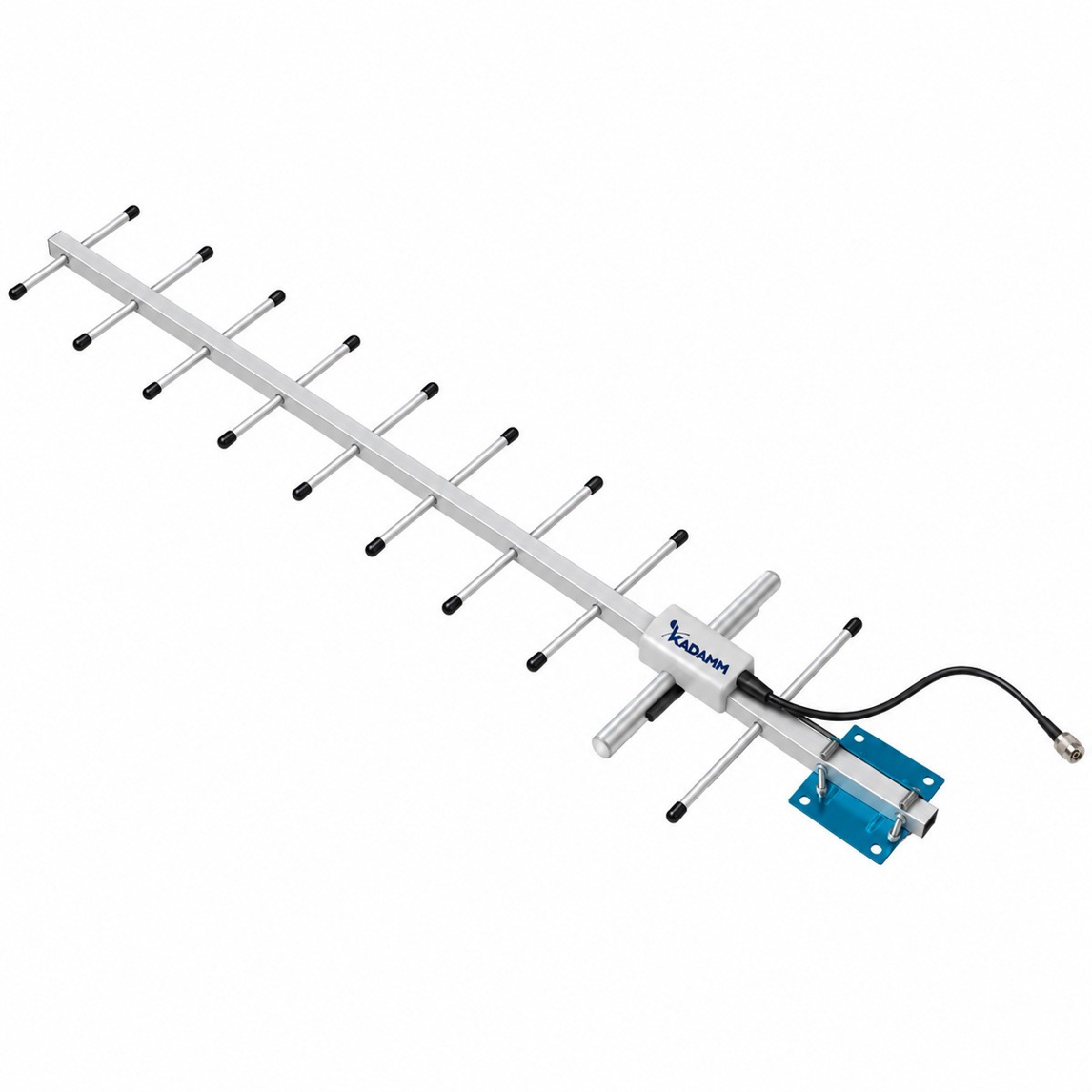

Направленная директорная антенна (Yagi) с вертикальной поляризацией: 1710–2170 МГц, 1 порт.
Антенна КАДАММ ADY-1710-2170-145 — направленная директорная антенна (Yagi): одной излучающей системой 1710–2170 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B3, B1).
Коэффициент усиления 14,5 дБи, ширина ДН в горизонтальной плоскости 30°, в вертикальной 30°. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2170 МГц |
| Коэффициент усиления, дБи | 14,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (другие по заказу) (IEC 61169-16) |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM ADY-1710-2170-145 работает в полосах 1710–2170 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B3/n3, B1/n1). Радиорелейные и абонентские линии «точка–точка» и «точка–многоточка», ретрансляторы и репитеры, приём сигнала базовой станции на удалённых объектах, антенна донорского канала для усилителей сотовой связи (GSM1800, LTE 1800, UMTS2100, LTE 2100).
Антенна КАДАММ ADY-1710-2170-145, монтажный комплект.
| Параметр | ADY-1710-2170-145 | ADY-1710-1990-116 | ADY-1850-2170-12-2 | ADY-2400-2483-15-2 | ADY-450-470-Z15C15A | ADY-2400-2500-15 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1710–2170 МГц | 1710–1990 МГц | 1850–2170 МГц | 2400–2483 МГц | 450–470 МГц | 2400–2500 МГц |
| Поляризация | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) |
| Ширина ДН по уровню −3 дБ | 30° | 40° | — | 25° | 38° | 29° |
| Коэффициент усиления | 14,5 дБи | 11,6 дБи | 12 дБи | 15 дБи | 13 дБи | 15 дБи |
| Тип | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-1710-2170-145 — 1710–2170 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM ADY-1710-2170-145 — розетка N (другие по заказу) (IEC 61169-16); поляризация — вертикальная.
У KADAMM ADY-1710-2170-145: диапазоны 1710–2170 МГц, усиление 14,5 дБи, ширина луча 30°, поляризация вертикальная. У KADAMM ADY-1710-1990-116: диапазоны 1710–1990 МГц, усиление 11,6 дБи, ширина луча 40°, поляризация вертикальная или горизонтальная (выбирается при монтаже).
Антенну направляют максимумом диаграммы на корреспондента или базовую станцию; ширина луча 30° задаёт допуск по азимуту. Поляризация вертикальная: элементы вертикально, как у ответной антенны, иначе потери до 20 дБ.
Артикул для заказа — KADAMM ADY-1710-2170-145, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1710-2170-145 могут уточняться без уведомления.
Поставляем KADAMM ADY-1710-2170-145 — директорная антенна (Yagi) 1710–2170 МГц, 14,5 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
