Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 1120–1200 МГц, 1 порт.

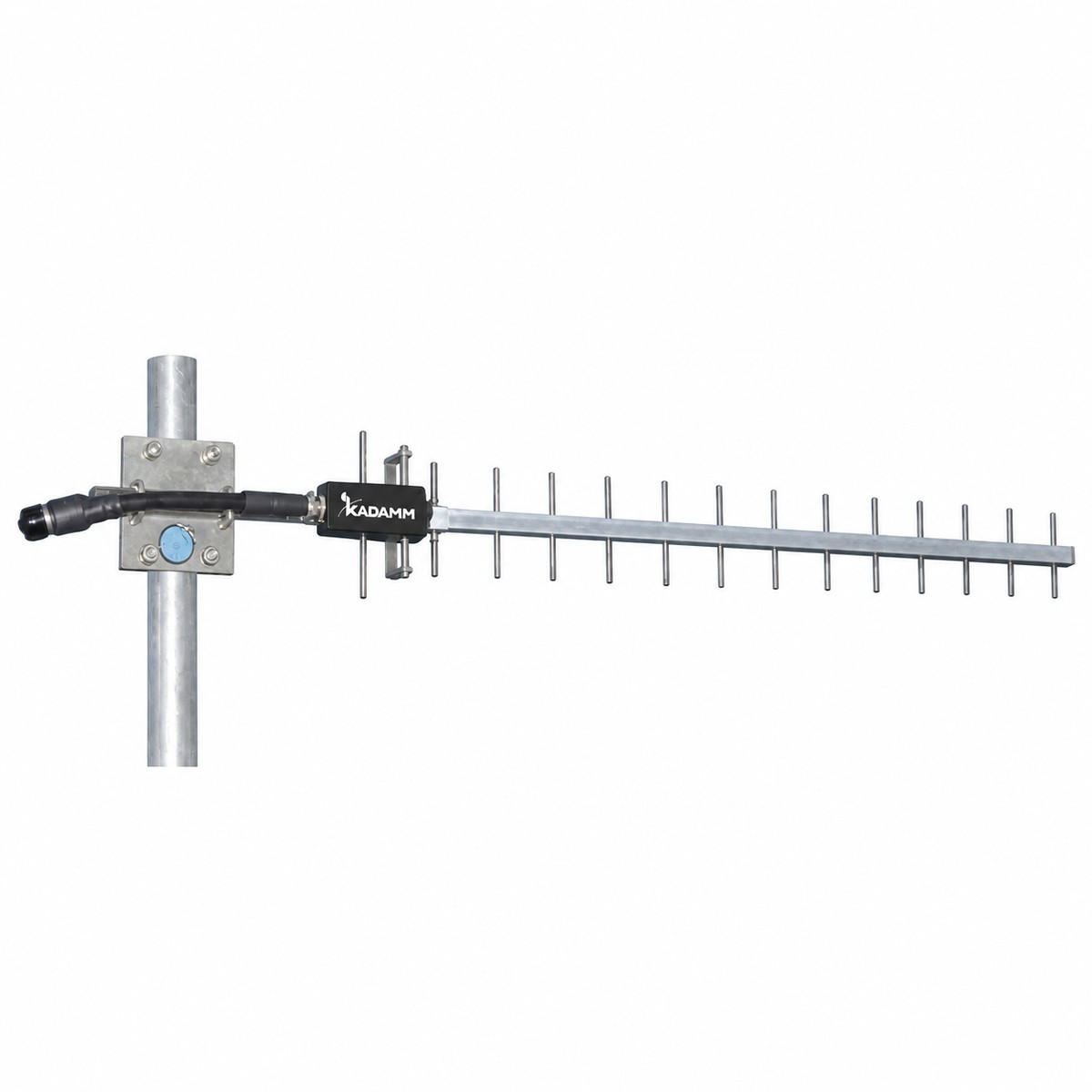

Антенна КАДАММ ADY-1120-1200-13 — направленная директорная антенна (Yagi): одной излучающей системой 1120–1200 МГц, вертикальной или горизонтальной (выбирается при монтаже) поляризацией, 1 портом.
Коэффициент усиления 13 дБи, ширина ДН в горизонтальной плоскости 30°, в вертикальной 30°. Габариты 1200 мм, масса 1 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 1120–1200 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Длина | 1200 мм |
| Масса антенны | 1 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
KADAMM ADY-1120-1200-13 работает в полосах 1120–1200 МГц: GPS L5 / Galileo E5a. Направленная антенна: луч 30°, усиление 13 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ ADY-1120-1200-13, монтажный комплект на трубу Ø40–50 мм.
| Параметр | ADY-1120-1200-13 | ADY-1120-1200-12 | ADY-1120-1200-11 | ADY-1120-1200-95 | ADY-1400-1550-11 | ADY-1400-1550-12 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1120–1200 МГц | 1120–1200 МГц | 1120–1200 МГц | 1120–1200 МГц | 1400–1550 МГц | 1400–1550 МГц |
| Поляризация | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) |
| Ширина ДН по уровню −3 дБ | 30° | 36° | 48° | 50° | 48° | 36° |
| Коэффициент усиления | 13 дБи | 12 дБи | 11,2 дБи | 9,5 дБи | 11,2 дБи | 12 дБи |
| Тип | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-1120-1200-13 — 1120–1200 МГц: GPS L5 / Galileo E5a.
У KADAMM ADY-1120-1200-13 — розетка N (IEC 61169-16); поляризация — вертикальная или горизонтальная (выбирается при монтаже).
У KADAMM ADY-1120-1200-13 крепление на трубу Ø40–50 мм, масса 1 кг, выдерживает ветер до 60 м/с.
У KADAMM ADY-1120-1200-13: усиление 13 дБи, ширина луча 30°. У KADAMM ADY-1120-1200-12: усиление 12 дБи, ширина луча 36°.
Артикул для заказа — KADAMM ADY-1120-1200-13, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1120-1200-13 могут уточняться без уведомления.
Поставляем KADAMM ADY-1120-1200-13 — антенна Яги 1,2 ГГц (1120–1200 МГц), 13 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM ADY-1120-1200-13 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
