Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 1400–1550 МГц, 1 порт.

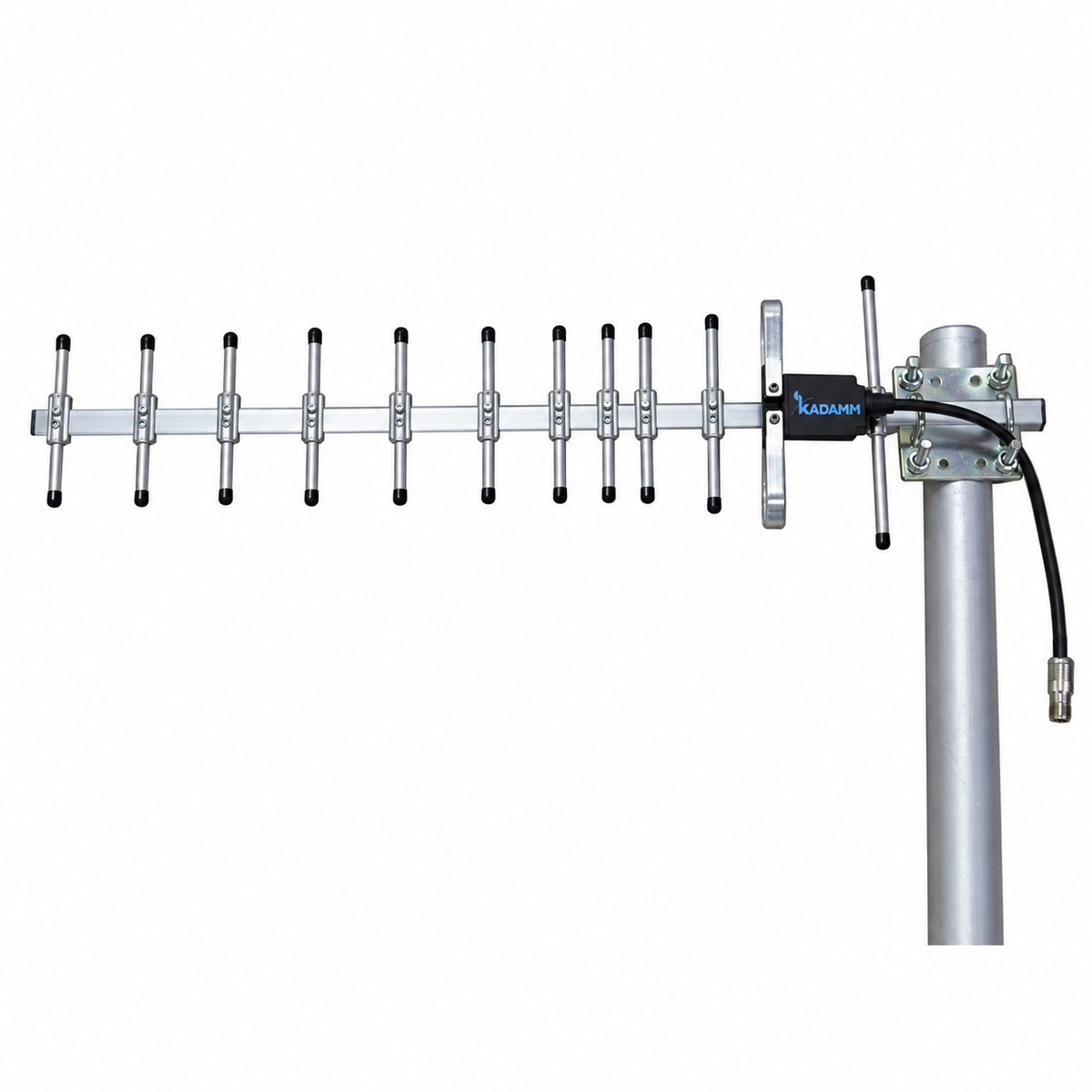

Антенна КАДАММ ADY-1400-1550-12 — направленная директорная антенна (Yagi): одной излучающей системой 1400–1550 МГц, вертикальной или горизонтальной (выбирается при монтаже) поляризацией, 1 портом.
Коэффициент усиления 12 дБи, ширина ДН в горизонтальной плоскости 36°, в вертикальной 32°. Габариты 900 мм, масса 1 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 1400–1550 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 36° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | N или по заказу (IEC 61169-16) |
| Длина | 900 мм |
| Масса антенны | 1 кг |
| Крепление на трубу | Ø30 мм |
Направленная антенна: луч 36°, усиление 12 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ ADY-1400-1550-12, монтажный комплект на трубу Ø30 мм.
| Параметр | ADY-1400-1550-12 | ADY-1400-1550-11 | ADY-1400-1550-13 | ADY-158-168-150B2 | ADY-1120-1200-95 |
|---|---|---|---|---|---|
| Фото |  |  |  |  |  |
| Диапазон частот | 1400–1550 МГц | 1400–1550 МГц | 1400–1550 МГц | 158–168 МГц | 1120–1200 МГц |
| Поляризация | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) |
| Ширина ДН по уровню −3 дБ | 36° | 48° | 30° | 120° | 50° |
| Коэффициент усиления | 12 дБи | 11,2 дБи | 13 дБи | 2 дБи | 9,5 дБи |
| Тип | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-1400-1550-12 — 1400–1550 МГц.
У KADAMM ADY-1400-1550-12 — N или по заказу (IEC 61169-16); поляризация — вертикальная или горизонтальная (выбирается при монтаже).
У KADAMM ADY-1400-1550-12 крепление на трубу Ø30 мм, масса 1 кг.
У KADAMM ADY-1400-1550-12: усиление 12 дБи, ширина луча 36°. У KADAMM ADY-1400-1550-11: усиление 11,2 дБи, ширина луча 48°.
Артикул для заказа — KADAMM ADY-1400-1550-12, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1400-1550-12 могут уточняться без уведомления.
Поставляем KADAMM ADY-1400-1550-12 — антенна Яги 1,4 ГГц (1400–1550 МГц), 12 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM ADY-1400-1550-12 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
