Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 1400–1550 МГц, 1 порт.
1400–1550 МГц
Диапазон
13 дБи
Усиление
30°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
990 мм
Длина
О модели

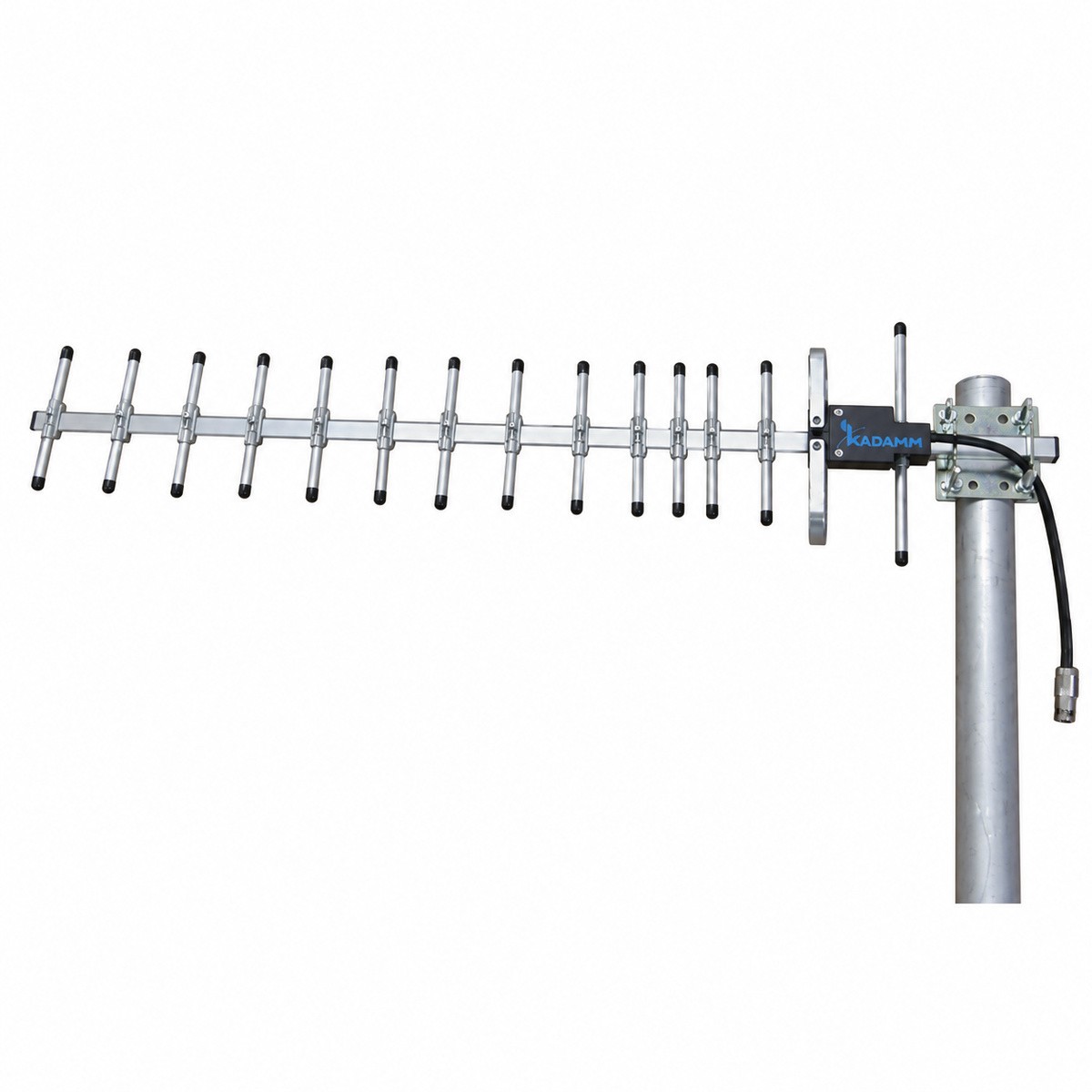

KADAMM ADY-1400-1550-13 — направленная антенна «волновой канал» (Яги) на полосу 1400–1550 МГц. Ключевые цифры: 13 дБи, луч 30° по горизонтали и 30° по вертикали, вперёд/назад не менее 18 дБ, поляризация — вертикальная или горизонтальная по выбору при монтаже.
Для KADAMM ADY-1400-1550-13 опорные цифры — полоса 1400–1550 МГц и разъём типа N. У KADAMM ADY-1400-1550-13 усиление 13 дБи и ширина ДН по горизонтали 30°, у KADAMM ADY-1400-1550-12 — 12 дБи и 36°.
На общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Токи в пассивных элементах наводятся полем активного и по фазе складываются в направлении директоров, а назад гасятся — так получается узкий луч вдоль траверсы. Каждый добавленный директор сужает луч и поднимает усиление, но всё медленнее: длинная антенна даёт выигрыш дороже короткой.
На средней частоте полосы (1475 МГц) длина волны около 0,2 м, а длина антенны 990 мм — примерно 4,9 длины волны. От этого соотношения зависят и усиление, и ширина луча: модели короче четверти–половины длины волны ближе к простому диполю с рефлектором, длиннее одной–двух длин волны — к узконаправленным.
Повернув траверсу при установке, получают нужную поляризацию: вертикальную (как у большинства радиостанций и модемов) или горизонтальную — ею разводят соседние линии. На обоих концах линии поляризация должна совпадать.
При отношении вперёд/назад не менее 18 дБ мощность сигнала с тыла ослаблена примерно в 63 раза. Приёмник защищён от помех с тыла, а на одной мачте можно разместить антенны, направленные в разные стороны.
Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×N.
Конструкция: длина 990 мм, масса 0,68 кг, крепление на трубу Ø40–50 мм. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.
Ключевые особенности
Директорная конструкция13 дБи и луч 30°: дальняя связь и ослабление помех, приходящих сбоку.
КомпактностьГабариты 990 мм, масса 0,68 кг, крепление Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Электрические характеристики
Параметр
Значение
Диапазон частот
1400–1550 МГц
Коэффициент усиления, дБи
13
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
30°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
30°
Коэффициент защитного действия (отношение вперёд/назад), дБ
≥18
Поляризация
Вертикальная или горизонтальная (выбирается при монтаже)
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N или по заказу (IEC 61169-16)
Длина
990 мм
Масса антенны
0,68 кг
Крепление на трубу
Ø40–50 мм
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу
Применение
Антенна смотрит на одну точку — базовую станцию, ретранслятор или вторую сторону канала. Все частоты линии должны лежать в полосе 1400–1550 МГц.
Где её ставят: донорской антенной репитера сотовой или радиосвязи, на удалённом абонентском пункте у края зоны, в каналах телеметрии и SCADA, для приёма далёкой базовой станции модемом.
Как подобрать
Полоса. Все частоты линии — внутри 1400–1550 МГц.
Ширина луча. 30° по азимуту: луч узкий, дальность и помехозащита выше, наведение строже.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø40–50 мм; масса 0,68 кг.
Комплект поставки
Антенна KADAMM ADY-1400-1550-13, монтажный комплект на трубу Ø40–50 мм.
Сравнение с похожими антеннами KADAMM
Параметр
ADY-1400-1550-13
ADY-1400-1550-12
ADY-1400-1550-11
ADY-156-166-150B7
ADY-158-168-150B2
ADY-1120-1200-95
Фото
Диапазон частот
1400–1550 МГц
1400–1550 МГц
1400–1550 МГц
156–166 МГц
158–168 МГц
1120–1200 МГц
Поляризация
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
Наводка идёт в два шага: грубо — по карте или компасу, точно — по уровню сигнала, медленно поворачивая антенну и фиксируя её на максимуме. С лучом 30° неточность в пару градусов незаметна; узкий луч требует обязательной доводки.
Угол места выставляют близким к горизонту, если корреспондент далеко, и опускают, если он ниже и рядом. На обоих концах поляризация должна совпадать: развёрнутая на 90° антенна теряет до 20 дБ и больше. Наводят по очереди: первую сторону, затем вторую, а потом при нужде уточняют первую ещё раз.
Можно, если разнести их по направлению и высоте. Отношение вперёд/назад не менее 18 дБ ослабляет сигналы с тыла, поэтому антенны, смотрящие в разные стороны, мешают друг другу мало; антенны в одном направлении разносят по вертикали. Антенны разных диапазонов на одной траверсе разводят хотя бы на длину волны нижнего диапазона.
Развязка между донорской и сервисной антеннами должна превышать усиление репитера — иначе он самовозбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Когда развязки мало, ставят фильтр на вход репитера или меняют расположение антенн.
Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 1400–1550 МГц. Согласование в полосе нормировано полностью (КСВН не более 1,5), поэтому достаточно не прижимать каналы к самым краям диапазона. Такой запас оставляет место для новых каналов при развитии сети.
По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
Ответную часть кабеля подбирают под разъём антенны — 1×N. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.
Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. На улице соединения герметизируют, кабель закрепляют на опоре. Небольшой запас длины перемычки снимает с разъёма нагрузку от ветра и вибрации.
Для монтажа: труба Ø40–50 мм, масса антенны 0,68 кг. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём. Высота подвеса и азимут задаются проектом, а не выбираются по месту, так как от них зависит зона покрытия.
Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.
KADAMM ADY-1400-1550-13 — запросить цену и сроки
Подберём модель, крепление и кабельную сборку под вашу задачу. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM ADY-1400-1550-13, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1400-1550-13 могут уточняться без уведомления.
Поставляем KADAMM ADY-1400-1550-13 — антенна Яги 1,4 ГГц (1400–1550 МГц), 13 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
