Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 1710–1990 МГц, 1 порт.

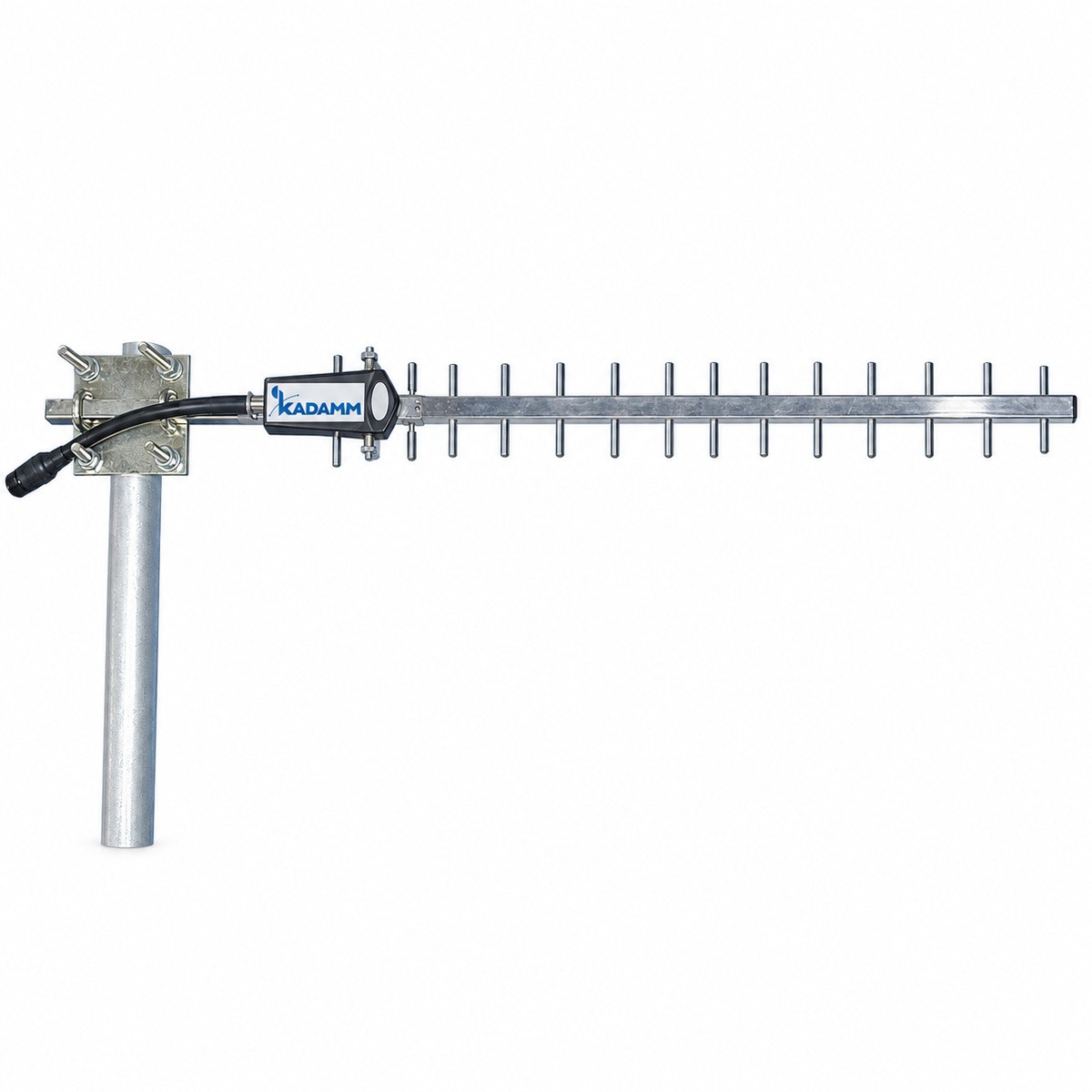

Антенна КАДАММ ADY-1710-1990-13 — направленная директорная антенна (Yagi): одной излучающей системой 1710–1990 МГц, вертикальной или горизонтальной (выбирается при монтаже) поляризацией, 1 портом. Рабочие полосы перекрывают GSM1800, LTE 1800 (диапазоны 3GPP B3).
Коэффициент усиления 13 дБи, ширина ДН в горизонтальной плоскости 30°, в вертикальной 30°. Габариты 900 мм, масса 1,25 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–1990 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 900 мм |
| Масса антенны | 1,25 кг |
| Крепление на трубу | Ø40–50 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM ADY-1710-1990-13 работает в полосах 1710–1990 МГц: сети GSM1800, LTE 1800 (диапазоны 3GPP B3/n3). Направленная антенна: луч 30°, усиление 13 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ ADY-1710-1990-13, монтажный комплект на трубу Ø40–50 мм.
| Параметр | ADY-1710-1990-13 | ADY-1710-1990-12 | ADY-1710-1990-11 | ADY-1710-2170-11 | ADY-158-168-150B2 | ADY-1850-1990-15 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1710–1990 МГц | 1710–1990 МГц | 1710–1990 МГц | 1710–2170 МГц | 158–168 МГц | 1850–1990 МГц |
| Поляризация | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | ±45° | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) |
| Ширина ДН по уровню −3 дБ | 30° | 36° | 48° | 45° | 120° | 30° |
| Коэффициент усиления | 13 дБи | 12 дБи | 11,2 дБи | 11 дБи | 2 дБи | 15 дБи |
| Тип | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-1710-1990-13 — 1710–1990 МГц — перекрывают диапазоны 3GPP B3/n3; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM ADY-1710-1990-13 — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная или горизонтальная (выбирается при монтаже).
У KADAMM ADY-1710-1990-13 крепление на трубу Ø40–50 мм, масса 1,25 кг.
У KADAMM ADY-1710-1990-13: усиление 13 дБи, ширина луча 30°. У KADAMM ADY-1710-1990-12: усиление 12 дБи, ширина луча 36°.
Артикул для заказа — KADAMM ADY-1710-1990-13, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1710-1990-13 могут уточняться без уведомления.
Поставляем KADAMM ADY-1710-1990-13 — антенна Яги 1710–1990 МГц, 13 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM ADY-1710-1990-13 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
