Направленная директорная антенна (Yagi) с кросс-поляризацией ±45°: 1710–2170 МГц, 2 порта.
Антенна КАДАММ ADY-1710-2170-11 — направленная директорная антенна (Yagi): одной излучающей системой 1710–2170 МГц, кросс-поляризацией ±45°, 2 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B3, B1), возможно MIMO 2×2.
Коэффициент усиления 11 дБи, ширина ДН в горизонтальной плоскости 45°, в вертикальной 45°. Габариты Ø96 × 315 мм, масса 0,85 кг. КСВН не более 2,0.

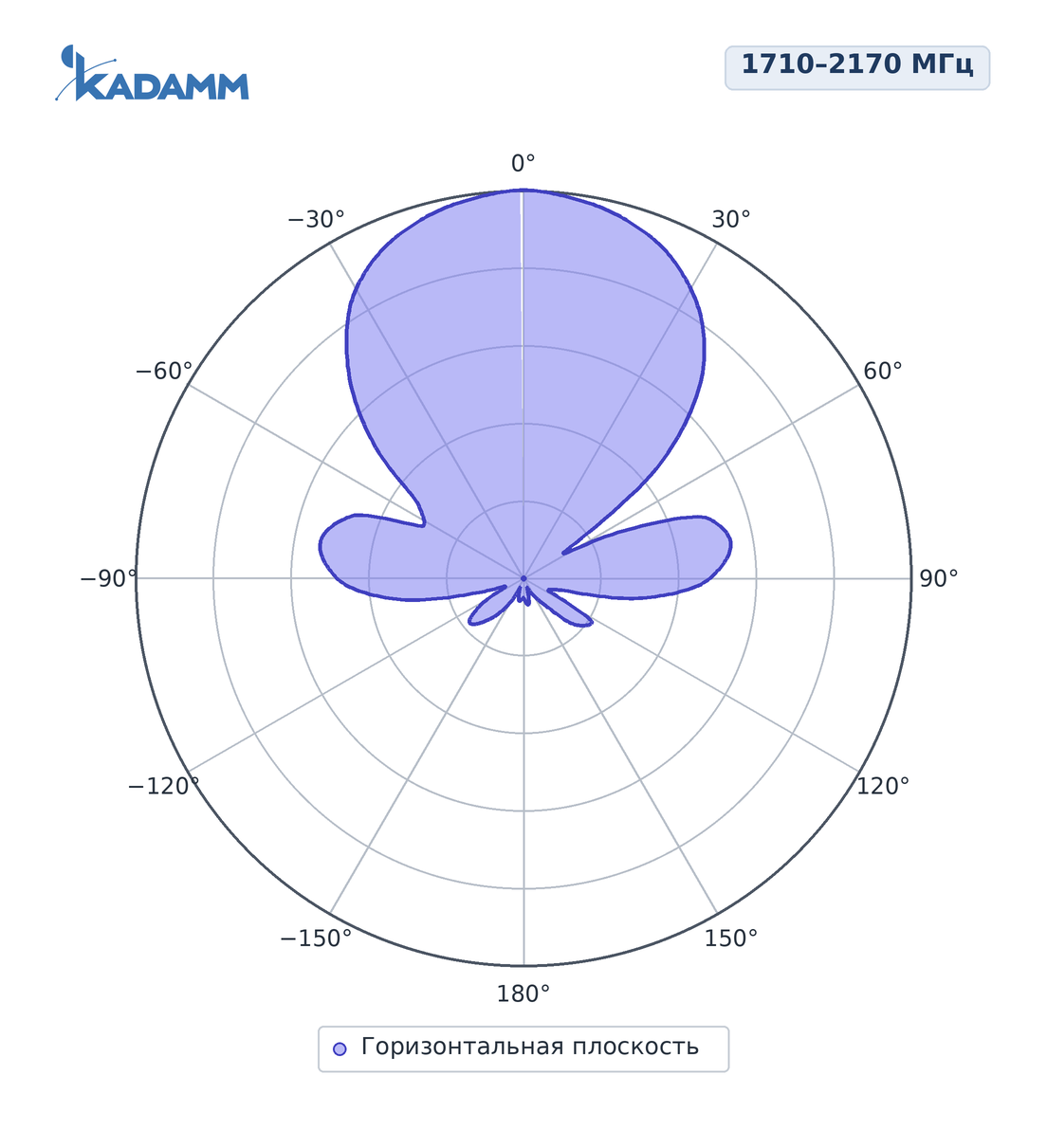

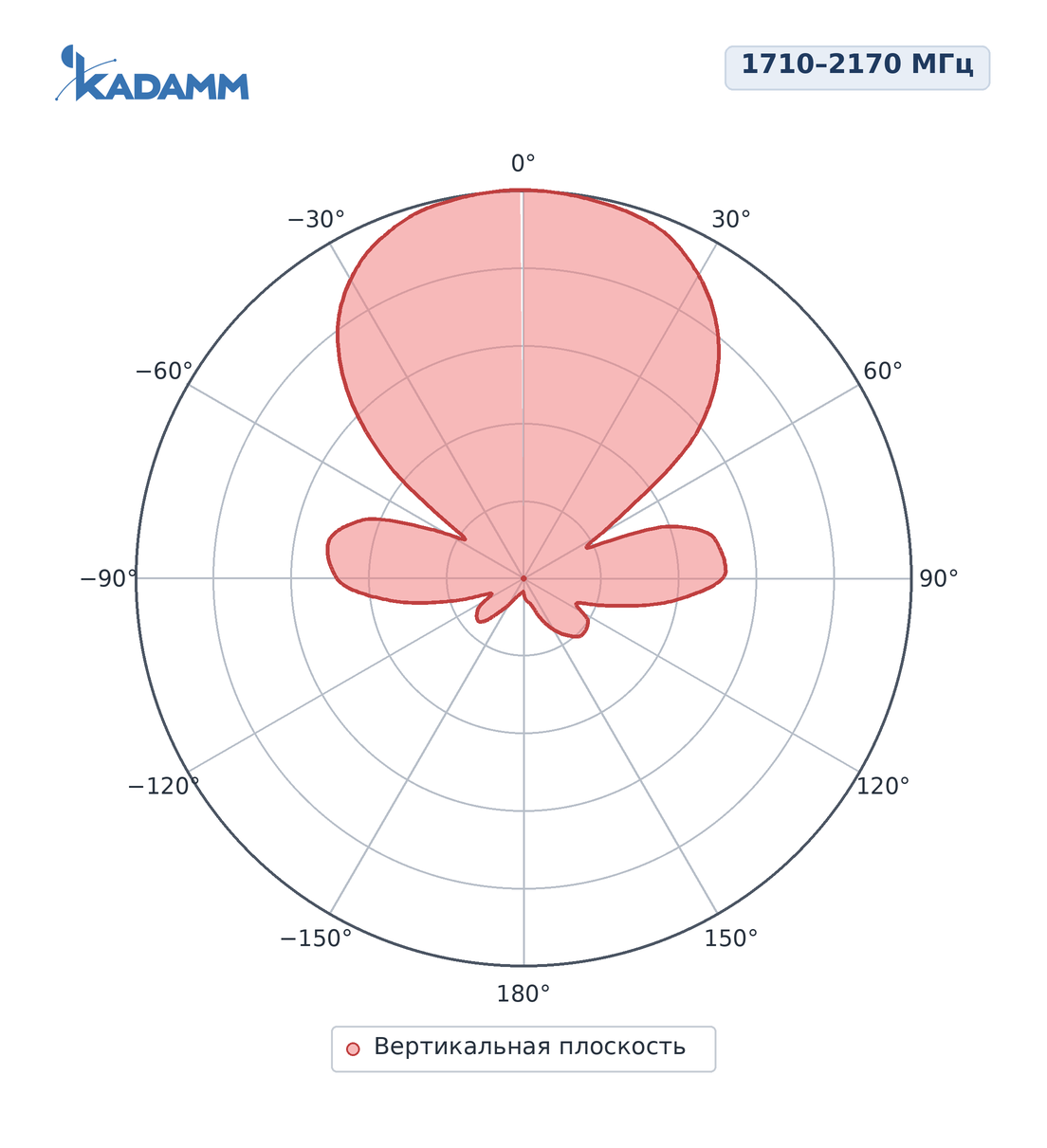

Диаграммы направленности KADAMM ADY-1710-2170-11 в полосах 1710–2170 МГц, горизонтальная плоскость, 1710–2170 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2170 МГц |
| Коэффициент усиления, дБи | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 45 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 45 ± 10° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | ±45° |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Диаметр × длина | Ø96 × 315 мм |
| Размеры упаковки | 506 × 126 × 132 мм |
| Масса антенны | 0,85 кг |
| Максимальная скорость ветра | 36,9 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | −30…0° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–50 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM ADY-1710-2170-11 работает в полосах 1710–2170 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B3/n3, B1/n1). Радиорелейные и абонентские линии «точка–точка» и «точка–многоточка», ретрансляторы и репитеры, приём сигнала базовой станции на удалённых объектах, антенна донорского канала для усилителей сотовой связи (GSM1800, LTE 1800, UMTS2100, LTE 2100).

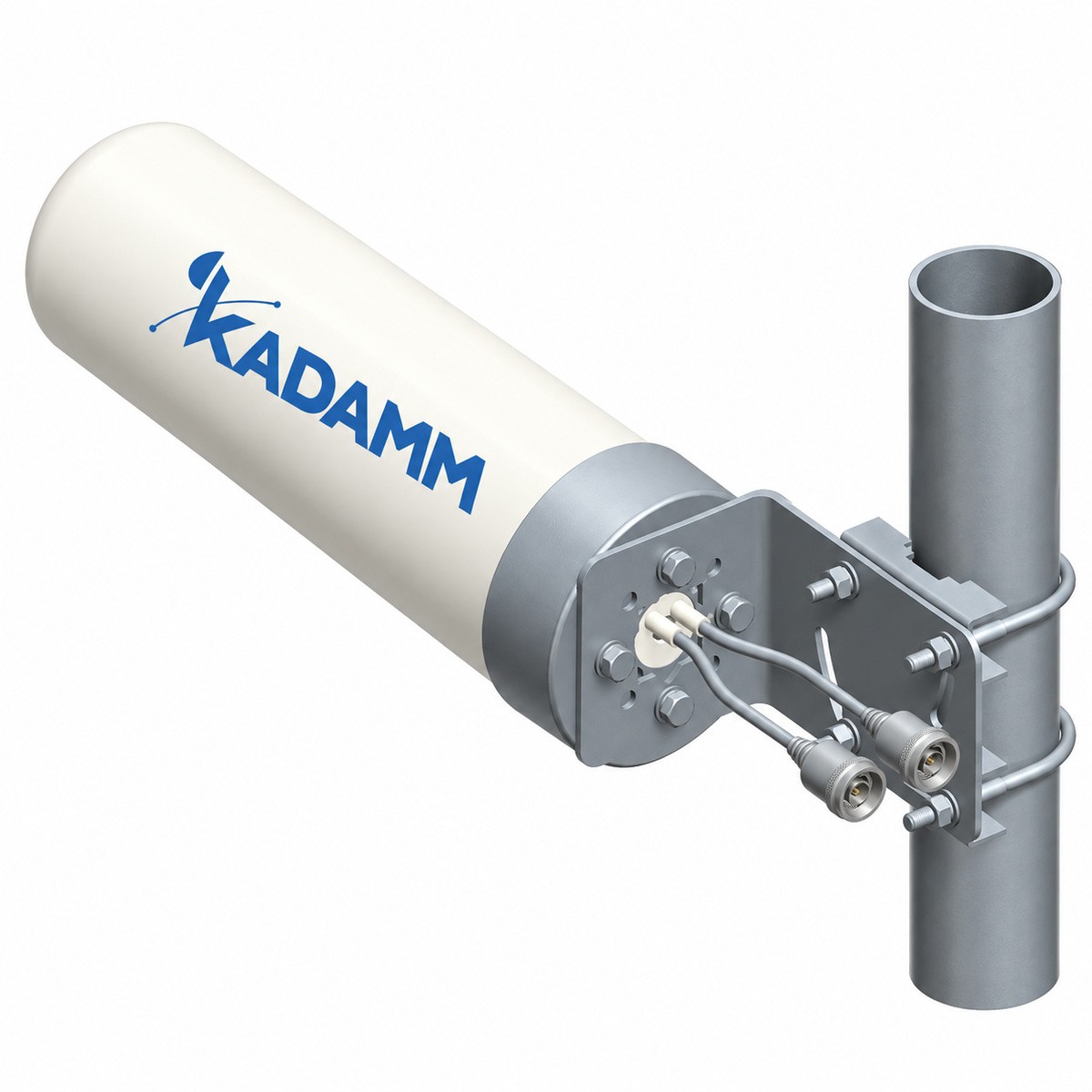

Антенна КАДАММ ADY-1710-2170-11, монтажный комплект на трубу Ø30–50 мм.
| Параметр | ADY-1710-2170-11 | ADY-1710-1990-13 | ADY-1710-1990-12 | ADY-1710-1990-11 | ADY-158-168-150B2 | ADY-1850-1990-15 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1710–2170 МГц | 1710–1990 МГц | 1710–1990 МГц | 1710–1990 МГц | 158–168 МГц | 1850–1990 МГц |
| Поляризация | ±45° | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) |
| Ширина ДН по уровню −3 дБ | 45° | 30° | 36° | 48° | 120° | 30° |
| Коэффициент усиления | 11 дБи | 13 дБи | 12 дБи | 11,2 дБи | 2 дБи | 15 дБи |
| Тип | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-1710-2170-11 — 1710–2170 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM ADY-1710-2170-11 — 2 × розетка 4.3-10 (IEC 61169-54), расположение — снизу; поляризация — ±45°.
У KADAMM ADY-1710-2170-11 крепление на трубу Ø30–50 мм, масса 0,85 кг, выдерживает ветер до 36,9 м/с.
У KADAMM ADY-1710-2170-11: диапазоны 1710–2170 МГц, усиление 11 дБи, ширина луча 45°, поляризация ±45°. У KADAMM ADY-1710-1990-13: диапазоны 1710–1990 МГц, усиление 13 дБи, ширина луча 30°, поляризация вертикальная или горизонтальная (выбирается при монтаже).
Антенну направляют максимумом диаграммы на корреспондента или базовую станцию; ширина луча 45° задаёт допуск по азимуту. Поляризация ±45°: элементы горизонтально, как у ответной антенны, иначе потери до 20 дБ.
Артикул для заказа — KADAMM ADY-1710-2170-11, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1710-2170-11 могут уточняться без уведомления.
