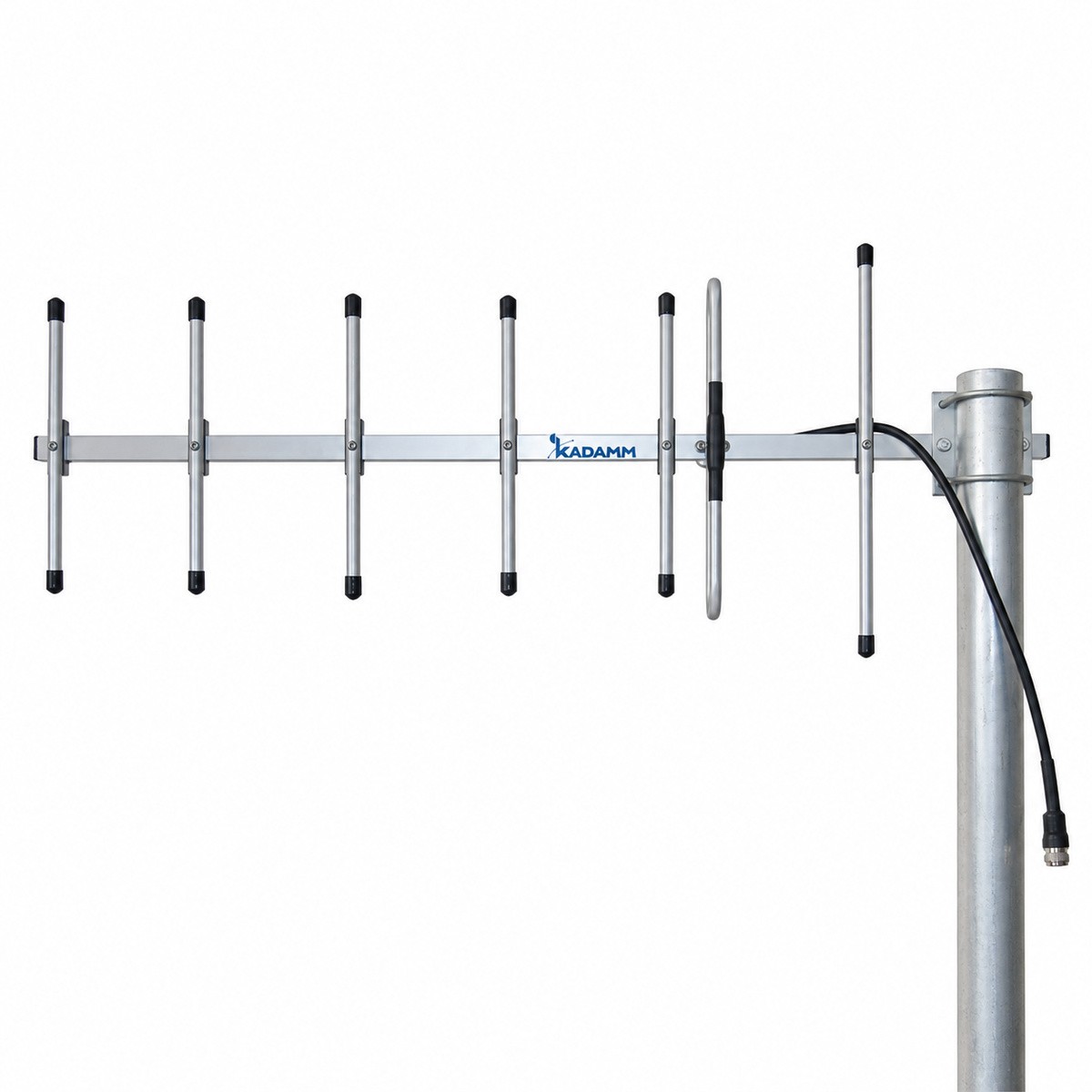

KADAMM ADY-480-590-11 — направленная антенна «волновой канал» (Яги) на полосу 480–590 МГц. Основные данные: усиление 11,2 дБи; луч по горизонтали 44°; по вертикали 40°; отношение вперёд/назад не менее 15 дБ; поляризация вертикальная.
Для KADAMM ADY-480-590-11 опорные цифры — полоса 480–590 МГц и ширина ДН 44°. У KADAMM ADY-480-590-11 усиление 11,2 дБи, у KADAMM ADY-480-590-13 — 13 дБи.
На общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Поле активного вибратора наводит токи в пассивных элементах; их излучение суммируется в сторону директоров и гасится назад, формируя узкий луч вдоль траверсы. Новые директоры сужают луч и прибавляют усиление, но с убывающей отдачей: каждый следующий децибел длинной антенне даётся труднее.
На средней частоте полосы (535 МГц) длина волны около 0,56 м, а длина антенны 920 мм — примерно 1,6 длины волны. Этим отношением определяются усиление и ширина луча: при длине до четверти–половины волны антенна близка к диполю с рефлектором, при одной–двух длинах волны — к узконаправленной.
При отношении вперёд/назад не менее 15 дБ мощность сигнала с тыла ослаблена примерно в 32 раза. Приёмник защищён от помех с тыла, а на одной мачте можно разместить антенны, направленные в разные стороны.
Подключение: КСВН не более 1,5, то есть к передатчику возвращается не больше 4 % мощности; волновое сопротивление 50 Ом; на вход — до 100 Вт; разъём 1×N. Излучатель заземлён по постоянному току, и статический заряд стекает на опору, а не во вход радиостанции.
Конструкция: длина 920 мм, масса 0,56 кг, крепление на трубу Ø40–50 мм. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.
Ключевые особенности
Директорная конструкцияУсиление 11,2 дБи при ширине луча 44° — узкий луч для дальней связи и подавление помех с боковых направлений.
КомпактностьГабариты 920 мм, масса 0,56 кг, крепление Ø40–50 мм.
Вертикальная поляризация1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт, заземление по постоянному току.
Электрические характеристики
Параметр
Значение
Диапазон частот
480–590 МГц
Мгновенная полоса
40 МГц
Коэффициент усиления, дБи
11,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
44°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
40°
Коэффициент защитного действия (отношение вперёд/назад), дБ
≥15
Поляризация
Вертикальная
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Грозозащита
Заземление по постоянному току
Механические характеристики
Параметр
Значение
Разъёмы
розетка N или по заказу (IEC 61169-16)
Длина
920 мм
Масса антенны
0,56 кг
Крепление на трубу
Ø40–50 мм
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу
Применение
Антенна смотрит на одну точку — базовую станцию, ретранслятор или вторую сторону канала. Все частоты линии должны лежать в полосе 480–590 МГц.
Где её ставят: донорской антенной репитера сотовой или радиосвязи, на удалённом абонентском пункте у края зоны, в каналах телеметрии и SCADA, для приёма далёкой базовой станции модемом.
Как подобрать
Полоса. Все частоты линии — внутри 480–590 МГц.
Ширина луча. 44° по горизонтали: узкий луч — больше дальность и защита от помех, но точнее наведение.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø40–50 мм; масса 0,56 кг.
Комплект поставки
Антенна KADAMM ADY-480-590-11, монтажный комплект на трубу Ø40–50 мм.
Азимут на вторую точку сначала выставляют по карте или компасу, а потом уточняют по сигналу: плавно поворачивают антенну в обе стороны и закрепляют в положении максимума. С лучом 44° неточность в пару градусов незаметна; узкий луч требует обязательной доводки.
Для дальнего корреспондента антенну держат почти горизонтально, для близкого и низко расположенного — опускают. Поляризации концов линии должны совпадать: поворот на 90° обходится потерей 20 дБ и более. Сначала наводят одну сторону линии, затем вторую, и при необходимости повторяют доводку первой.
Можно, если разнести их по направлению и высоте. За счёт отношения вперёд/назад не менее 15 дБ сигналы с тыла ослаблены, и антенны, повёрнутые в разные стороны, почти не мешают друг другу; смотрящие в одну сторону разносят по высоте. На общей траверсе антенны разных диапазонов разносят не меньше чем на длину волны нижнего из них.
Для донорской и сервисной антенн репитера нужна развязка больше усиления репитера, иначе он возбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Когда развязки мало, ставят фильтр на вход репитера или меняют расположение антенн.
Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 480–590 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,5), поэтому важно только не прижимать каналы к самым краям диапазона. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.
По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.
Сечение фидера зависит от длины и частоты: с ростом частоты и длины снижения нужен более толстый кабель. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.
Данные для монтажа: крепление — Ø40–50 мм; масса — 0,56 кг. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.
Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
KADAMM ADY-480-590-11 — запросить цену и сроки
Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM ADY-480-590-11, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-480-590-11 могут уточняться без уведомления.
Поставляем KADAMM ADY-480-590-11 — антенна Яги 480–590 МГц, 11,2 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
