Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 220–290 МГц, 1 порт.
220–290 МГц
Диапазон
6,5 дБи
Усиление
120°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
720 мм
Длина
О модели

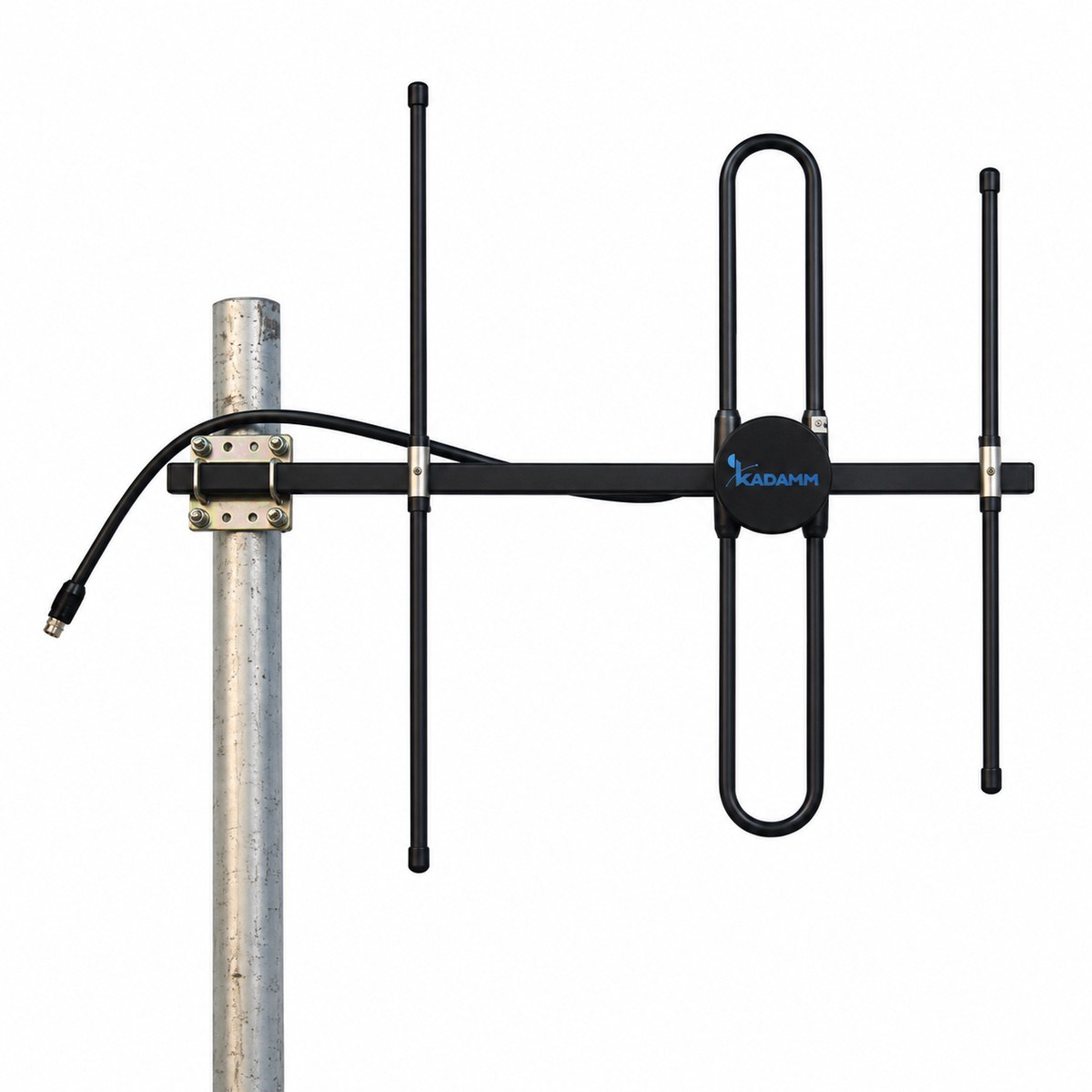

KADAMM ADY-220-290-65 — направленная антенна «волновой канал» (Яги) на полосу 220–290 МГц. Основные данные: усиление 6,5 дБи; луч по горизонтали 120°; по вертикали 70°; отношение вперёд/назад не менее 14 дБ; поляризация вертикальная или горизонтальная (выбирается при монтаже).
Главное в KADAMM ADY-220-290-65 — полоса 220–290 МГц и разъём типа N. У KADAMM ADY-220-290-12 усиление 12 дБи и ширина ДН по горизонтали 40°, у KADAMM ADY-220-290-65 — 6,5 дБи и 120°.
Траверса несёт активный вибратор, рефлектор за ним и директоры перед ним. Токи в пассивных элементах наводятся полем активного и по фазе складываются в направлении директоров, а назад гасятся — так получается узкий луч вдоль траверсы. Каждый добавленный директор сужает луч и поднимает усиление, но всё медленнее: длинная антенна даёт выигрыш дороже короткой.
На средней частоте полосы (255 МГц) длина волны около 1,18 м, а длина антенны 720 мм — примерно 0,6 длины волны. От этого соотношения зависят и усиление, и ширина луча: модели короче четверти–половины длины волны ближе к простому диполю с рефлектором, длиннее одной–двух длин волны — к узконаправленным.
Поляризация задаётся при монтаже поворотом траверсы: вертикальные элементы дают вертикальную поляризацию, привычную радиостанциям и модемам, горизонтальные — горизонтальную, удобную для развязки соседних линий. На обоих концах линии поляризация должна совпадать.
Отношение вперёд/назад не менее 14 дБ означает, что сигнал с тыльной стороны ослаблен примерно в 25 раз по мощности. Это защищает приёмник от помех со стороны, противоположной корреспонденту, и позволяет ставить на одну мачту антенны, смотрящие в разные стороны.
Подключение: КСВН не более 1,5, то есть к передатчику возвращается не больше 4 % мощности; волновое сопротивление 50 Ом; на вход — до 100 Вт; разъём 1×N.
Исполнение: размеры 720 мм, масса 1,2 кг, крепление Ø40–50 мм. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.
Ключевые особенности
Директорная конструкция6,5 дБи и луч 120°: дальняя связь и ослабление помех, приходящих сбоку.
КомпактностьДлина 720 мм, вес 1,2 кг, под трубу Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Электрические характеристики
Параметр
Значение
Диапазон частот
220–290 МГц
Мгновенная полоса
16 МГц
Коэффициент усиления, дБи
6,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
120°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
70°
Коэффициент защитного действия (отношение вперёд/назад), дБ
≥14
Поляризация
Вертикальная или горизонтальная (выбирается при монтаже)
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N или по заказу (IEC 61169-16)
Длина
720 мм
Масса антенны
1,2 кг
Крепление на трубу
Ø40–50 мм
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу
Применение
Антенну направляют на конкретную точку: базовую станцию, ретранслятор, вторую сторону радиоканала. Все частоты линии должны лежать в полосе 220–290 МГц.
Типовые задачи — донорская антенна репитера сотовой связи или радиосвязи, удалённый абонентский пункт на краю зоны, канал телеметрии и SCADA, приём сигнала далёкой базовой станции на модем.
Как подобрать
Полоса. Все частоты линии — внутри 220–290 МГц.
Ширина луча. 120° по азимуту: луч узкий, дальность и помехозащита выше, наведение строже.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø40–50 мм; масса 1,2 кг.
Комплект поставки
Антенна KADAMM ADY-220-290-65, монтажный комплект на трубу Ø40–50 мм.
Сравнение с похожими антеннами KADAMM
Параметр
ADY-220-290-65
ADY-220-290-14
ADY-220-290-12
ADY-300-390-14
ADY-330-390-11
ADY-330-390-13
Фото
Диапазон частот
220–290 МГц
220–290 МГц
220–290 МГц
300–390 МГц
330–390 МГц
330–390 МГц
Поляризация
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная
вертикальная
вертикальная
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
Наводка идёт в два шага: грубо — по карте или компасу, точно — по уровню сигнала, медленно поворачивая антенну и фиксируя её на максимуме. При луче 120° ошибка в несколько градусов почти не сказывается, а при узком луче доводка обязательна.
Для дальнего корреспондента антенну держат почти горизонтально, для близкого и низко расположенного — опускают. На обоих концах поляризация должна совпадать: развёрнутая на 90° антенна теряет до 20 дБ и больше. Сначала наводят одну сторону линии, затем вторую, и при необходимости повторяют доводку первой.
Можно, если разнести их по направлению и высоте. Отношение вперёд/назад не менее 14 дБ ослабляет сигналы с тыла, поэтому антенны, смотрящие в разные стороны, мешают друг другу мало; антенны в одном направлении разносят по вертикали. На общей траверсе антенны разных диапазонов разносят не меньше чем на длину волны нижнего из них.
Развязка между донорской и сервисной антеннами должна превышать усиление репитера — иначе он самовозбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Если развязки всё равно не хватает, помогает фильтр на входе репитера или смена схемы установки.
Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 220–290 МГц. КСВН не более 1,5 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.
По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.
Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Снаружи соединения герметизируют, а кабель закрепляют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.
Для монтажа: труба Ø40–50 мм, масса антенны 1,2 кг. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём. Зона покрытия определяется высотой и азимутом, поэтому их задаёт проект, а не монтажник на месте.
Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
KADAMM ADY-220-290-65 — запросить цену и сроки
Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM ADY-220-290-65, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-220-290-65 могут уточняться без уведомления.
Поставляем KADAMM ADY-220-290-65 — антенна Яги 220–290 МГц, 6,5 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
