Направленная директорная антенна (Yagi) с поляризацией по исполнению: 220–290 МГц, 1 порт.

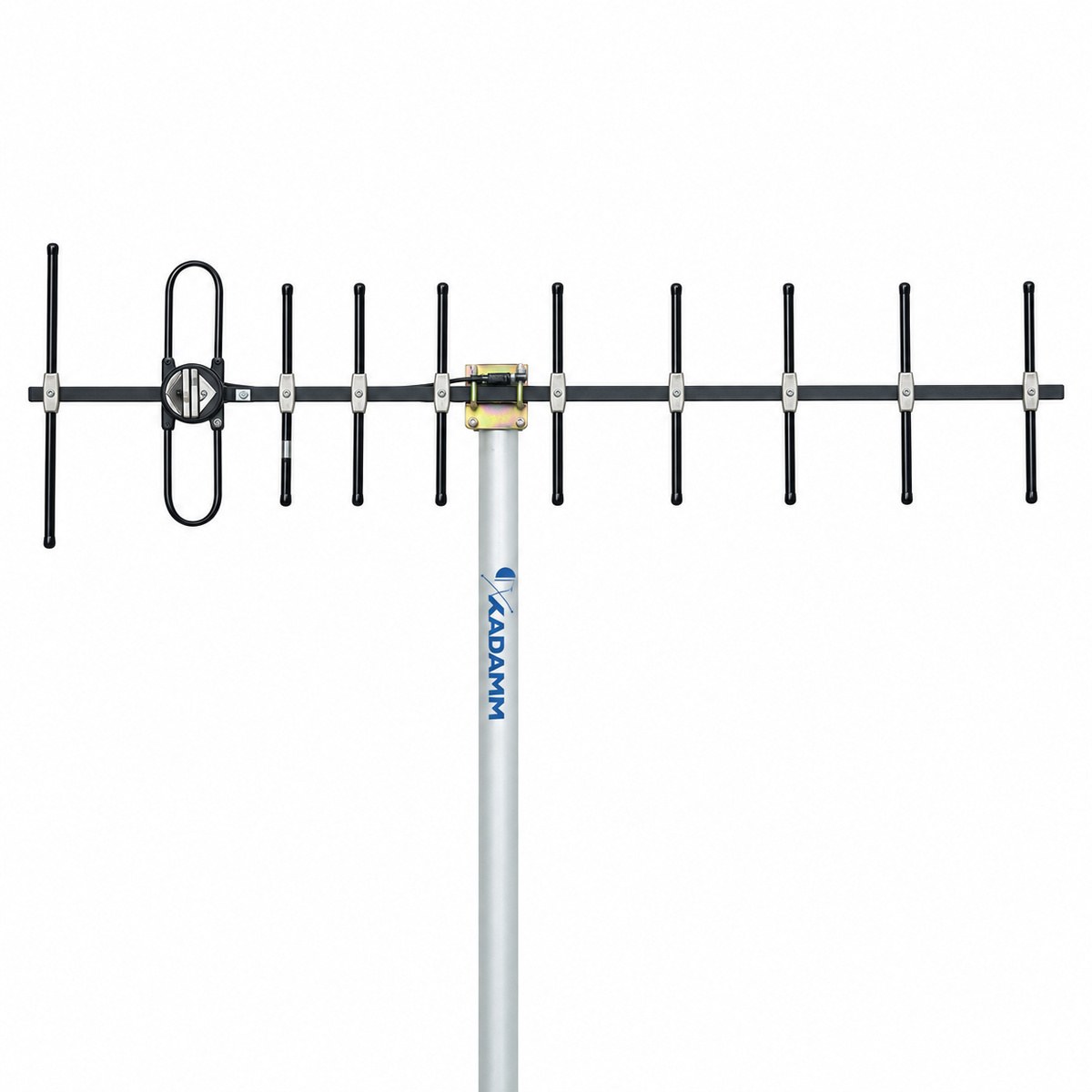

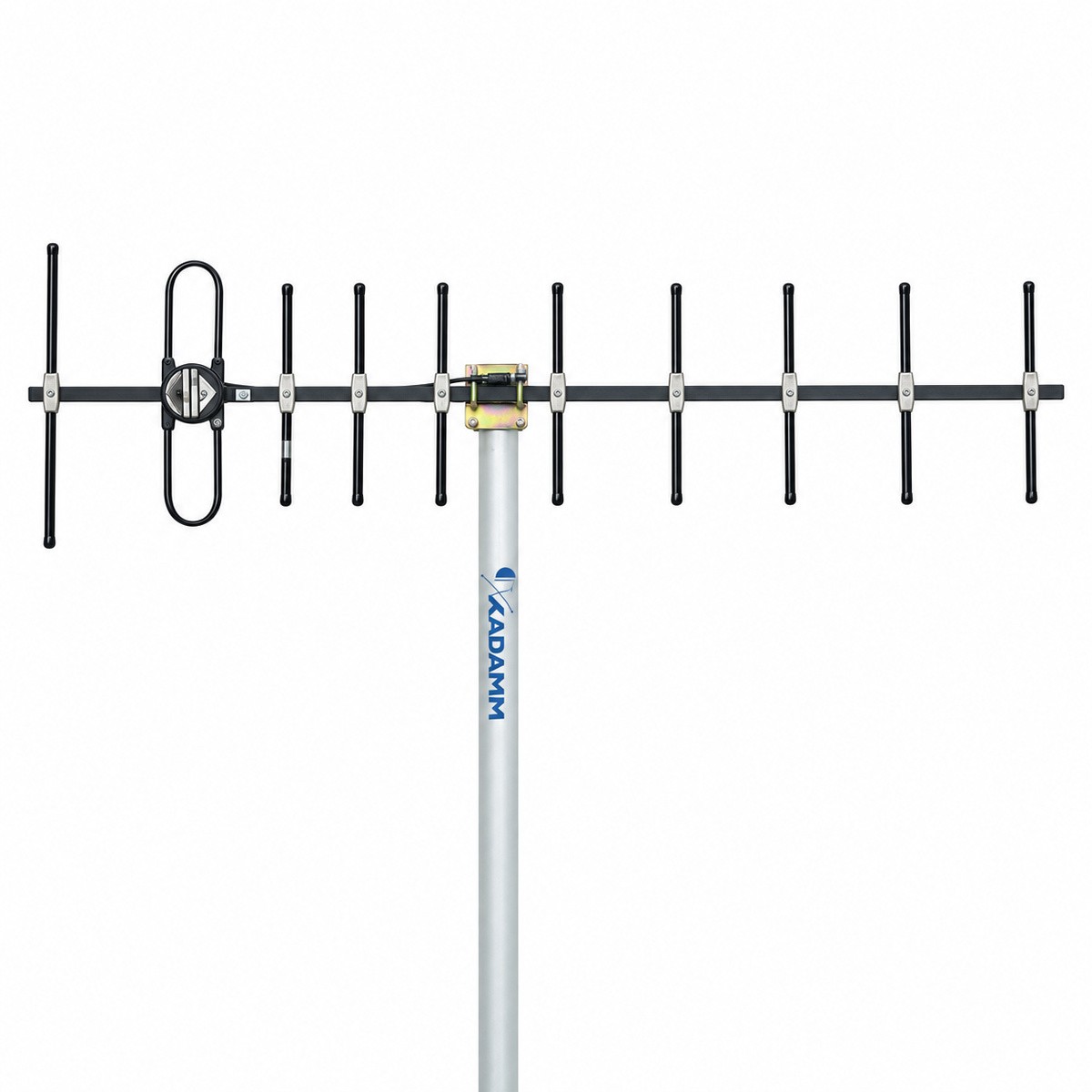

Антенна КАДАММ ADY-220-290-12 — направленная директорная антенна (Yagi): одной излучающей системой 220–290 МГц, поляризацией по исполнению, 1 портом.
Коэффициент усиления 12 дБи, ширина ДН в горизонтальной плоскости 40°, в вертикальной 36°. Габариты 2000 мм, масса 3–3,4 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 220–290 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 40° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 36° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Длина | 2000 мм |
| Масса антенны | 3–3,4 кг |
| Крепление на трубу | Ø40–50 мм |
| Артикул | Поляризация | Разъём | Масса, кг |
|---|---|---|---|
| KADAMM ADY-220-290-12 | вертикальная | розетка N или UHF | 3 |
| KADAMM ADY-220-290-12-2 | вертикальная или горизонтальная (выбирается при монтаже) | розетка N или по заказу | 3,4 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
Направленная антенна: луч 40°, усиление 12 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ ADY-220-290-12, монтажный комплект на трубу Ø40–50 мм.
| Параметр | ADY-220-290-12 | ADY-220-290-14 | ADY-220-290-65 | ADY-330-390-11 | ADY-330-390-13 | ADY-340-360-65 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 220–290 МГц | 220–290 МГц | 220–290 МГц | 330–390 МГц | 330–390 МГц | 340–360 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная |
| Ширина ДН по уровню −3 дБ | 40° | 27° | 120° | 44° | 30° | 120° |
| Коэффициент усиления | 12 дБи | 14 дБи | 6,5 дБи | 11,2 дБи | 13 дБи | 6,5 дБи |
| Тип | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-220-290-12 — 220–290 МГц.
У KADAMM ADY-220-290-12 — по исполнению (см. таблицу «Исполнения»); поляризация — по исполнению.
У KADAMM ADY-220-290-12 крепление на трубу Ø40–50 мм, масса 3–3,4 кг.
У KADAMM ADY-220-290-12: усиление 12 дБи, ширина луча 40°. У KADAMM ADY-220-290-14: усиление 14 дБи, ширина луча 27°.
Антенну направляют максимумом диаграммы на корреспондента или базовую станцию; ширина луча 40° задаёт допуск по азимуту. Поляризация вертикальная: элементы вертикально, как у ответной антенны, иначе потери до 20 дБ.
Артикул для заказа — KADAMM ADY-220-290-12, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-220-290-12 могут уточняться без уведомления.
Поставляем KADAMM ADY-220-290-12 — антенна Яги 220–290 МГц, 12 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM ADY-220-290-12 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
