Направленная директорная антенна (Yagi) с вертикальной поляризацией: 340–360 МГц, 1 порт.

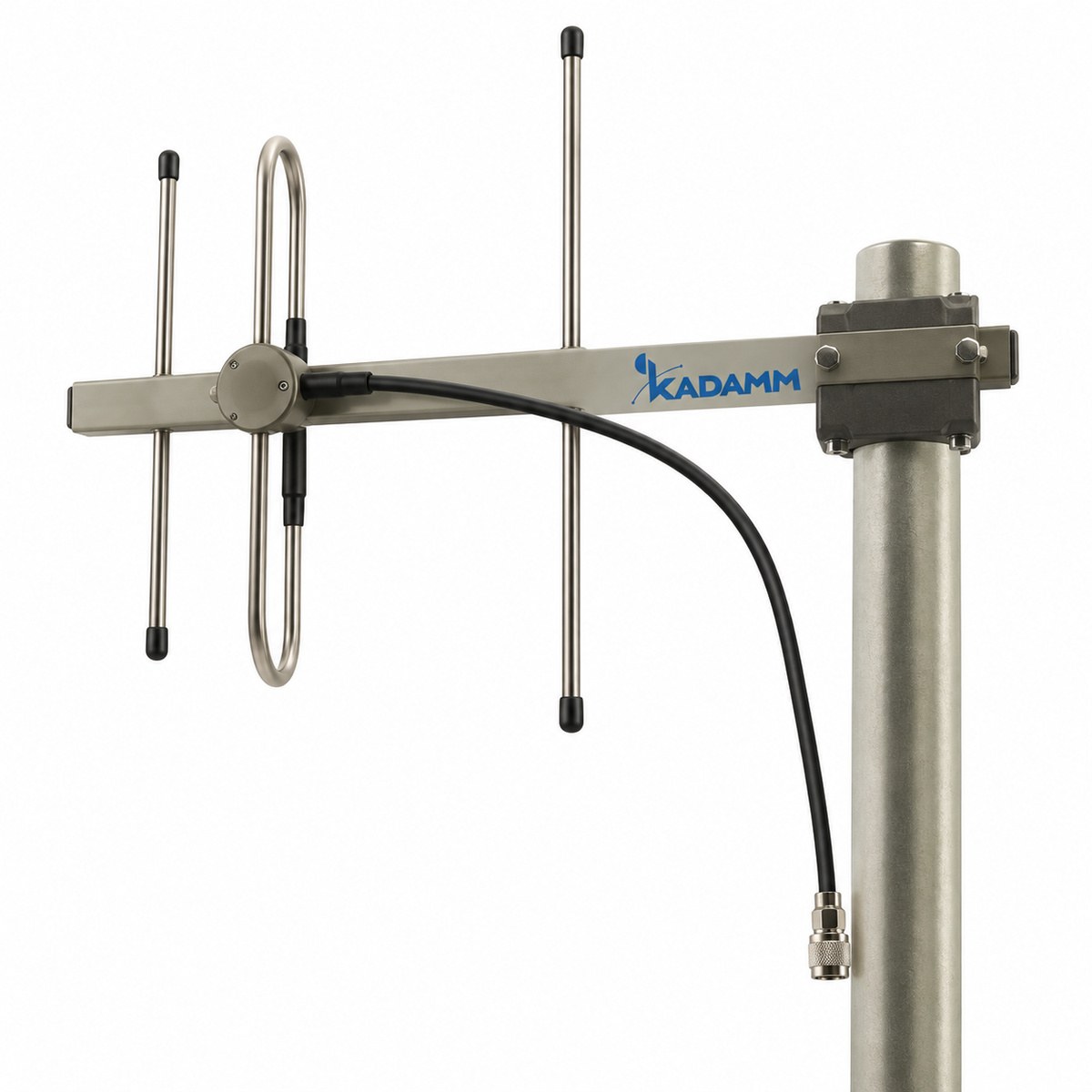

Антенна КАДАММ ADY-340-360-65 — направленная директорная антенна (Yagi): одной излучающей системой 340–360 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 6,5 дБи, ширина ДН в горизонтальной плоскости 120°, в вертикальной 70°. Габариты 480 мм, масса 0,56 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–360 МГц |
| Коэффициент усиления, дБи | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 480 мм |
| Масса антенны | 0,56 кг |
| Крепление на трубу | Ø40–50 мм |
Служебная и ведомственная радиосвязь UHF в диапазоне 340–360 МГц: направленный канал к удалённой базовой станции или ретранслятору, линии телеметрии и передачи данных «точка–точка».
Антенна КАДАММ ADY-340-360-65, монтажный комплект на трубу Ø40–50 мм.

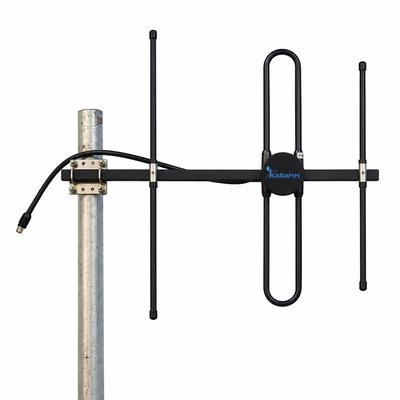

| Параметр | ADY-340-360-65 | ADY-330-390-13 | ADY-330-390-11 | ADY-220-290-65 | ADY-220-290-14 | ADY-220-290-12 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 340–360 МГц | 330–390 МГц | 330–390 МГц | 220–290 МГц | 220–290 МГц | 220–290 МГц |
| Поляризация | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 120° | 30° | 44° | 120° | 27° | 40° |
| Коэффициент усиления | 6,5 дБи | 13 дБи | 11,2 дБи | 6,5 дБи | 14 дБи | 12 дБи |
| Тип | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-340-360-65 — 340–360 МГц.
У KADAMM ADY-340-360-65 — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная.
У KADAMM ADY-340-360-65 крепление на трубу Ø40–50 мм, масса 0,56 кг.
У KADAMM ADY-340-360-65: диапазоны 340–360 МГц, усиление 6,5 дБи, ширина луча 120°, поляризация вертикальная. У KADAMM ADY-330-390-13: диапазоны 330–390 МГц, усиление 13 дБи, ширина луча 30°, поляризация вертикальная или горизонтальная (выбирается при монтаже).
Антенну направляют максимумом диаграммы на корреспондента или базовую станцию; ширина луча 120° задаёт допуск по азимуту. Поляризация вертикальная: элементы вертикально, как у ответной антенны, иначе потери до 20 дБ.
Артикул для заказа — KADAMM ADY-340-360-65, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-340-360-65 могут уточняться без уведомления.
Поставляем KADAMM ADY-340-360-65 — антенна Яги 340–360 МГц, 6,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM ADY-340-360-65 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
