Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 806–960 МГц, 1 порт.
806–960 МГц
Диапазон
9 дБи
Усиление
54°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
470 мм
Длина
О модели

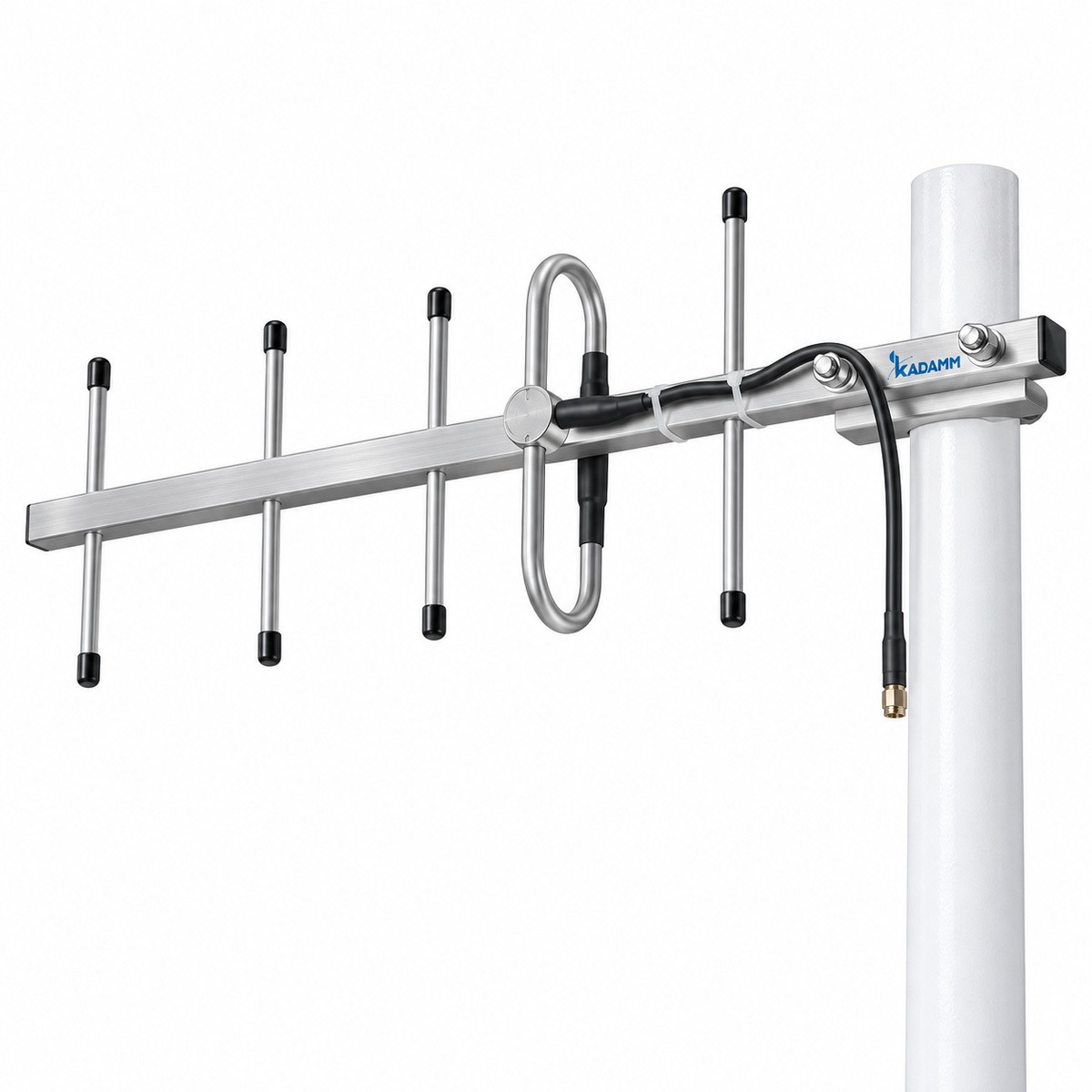

KADAMM ADY-806-960-9 — направленная антенна «волновой канал» (Яги) на полосу 806–960 МГц. Ключевые цифры: 9 дБи, луч 54° по горизонтали и 48° по вертикали, вперёд/назад не менее 15 дБ, поляризация — вертикальная или горизонтальная по выбору при монтаже.

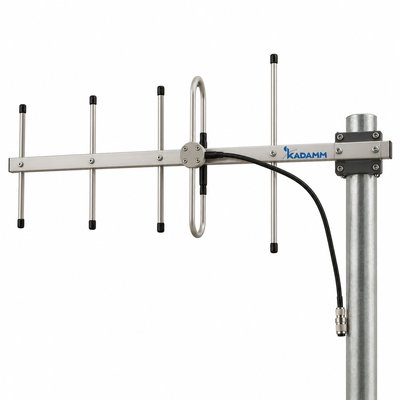

Основные параметры KADAMM ADY-806-960-9: усиление 9 дБи, ширина ДН 54°. Рядом в линейке — KADAMM ADY-580-690-9. У неё полоса 580–690 МГц и масса 0,48 кг, у KADAMM ADY-806-960-9 — 806–960 МГц и 0,39 кг.
Траверса несёт активный вибратор, рефлектор за ним и директоры перед ним. Токи в пассивных элементах наводятся полем активного и по фазе складываются в направлении директоров, а назад гасятся — так получается узкий луч вдоль траверсы. Каждый добавленный директор сужает луч и поднимает усиление, но всё медленнее: длинная антенна даёт выигрыш дороже короткой.
В середине полосы (883 МГц) волна около 0,34 м; при длине 470 мм антенна укладывается примерно в 1,4 длины волны. От этого соотношения зависят и усиление, и ширина луча: модели короче четверти–половины длины волны ближе к простому диполю с рефлектором, длиннее одной–двух длин волны — к узконаправленным.
Поляризация задаётся при монтаже поворотом траверсы: вертикальные элементы дают вертикальную поляризацию, привычную радиостанциям и модемам, горизонтальные — горизонтальную, удобную для развязки соседних линий. На обоих концах линии поляризация должна совпадать.
При отношении вперёд/назад не менее 15 дБ мощность сигнала с тыла ослаблена примерно в 32 раза. Приёмник защищён от помех с тыла, а на одной мачте можно разместить антенны, направленные в разные стороны.
Подключение: КСВН не более 1,8, то есть к передатчику возвращается не больше 8 % мощности; волновое сопротивление 50 Ом; на вход — до 100 Вт; разъём 1×N.
Исполнение: размеры 470 мм, масса 0,39 кг, крепление Ø40–50 мм. Опору и кронштейн считают по массе и площади антенны, а кабель фиксируют по опоре — разъём не должен держать его вес.
Ключевые особенности
Директорная конструкция9 дБи и луч 54°: дальняя связь и ослабление помех, приходящих сбоку.
КомпактностьГабариты 470 мм, масса 0,39 кг, крепление Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,8.
Мощность и защитаДо 100 Вт на порт.
Электрические характеристики
Параметр
Значение
Диапазон частот
806–960 МГц
Коэффициент усиления, дБи
9
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
54°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
48°
Коэффициент защитного действия (отношение вперёд/назад), дБ
≥15
Поляризация
Вертикальная или горизонтальная (выбирается при монтаже)
КСВН
≤1,8
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N или по заказу (IEC 61169-16)
Длина
470 мм
Масса антенны
0,39 кг
Крепление на трубу
Ø40–50 мм
Поддерживаемые диапазоны 3GPP
Диапазон
Частоты
Дуплекс
Технологии
B5 / n5
UL 824–849 / DL 869–894 МГц
FDD
LTE 850
B8 / n8
UL 880–915 / DL 925–960 МГц
FDD
GSM900, UMTS900, LTE 900
Указаны только те диапазоны 3GPP (TS 36.101, TS 38.101-1), чьи полосы UL и DL целиком попадают в полосы антенны.
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу
Антенна смотрит на одну точку — базовую станцию, ретранслятор или вторую сторону канала. По частотам она подходит для: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).
Обычные применения — донор репитера (сотовая связь, радиосвязь), абонентский пункт на границе покрытия, телеметрия и SCADA, модем, который ловит удалённую базовую станцию.
Как подобрать
Полоса. Все частоты линии — внутри 806–960 МГц.
Ширина луча. 54° по горизонтали: узкий луч — больше дальность и защита от помех, но точнее наведение.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø40–50 мм; масса 0,39 кг.
Комплект поставки
Антенна KADAMM ADY-806-960-9, монтажный комплект на трубу Ø40–50 мм.
Сравнение с похожими антеннами KADAMM
Параметр
ADY-806-960-9
ADY-88-108-65
ADY-646-718-7
ADY-580-690-9
ADY-480-590-9
ADY-470-698-9M
Фото
Диапазон частот
806–960 МГц
88–108 МГц
646–718 МГц
580–690 МГц
480–590 МГц
470–698 МГц
Поляризация
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
горизонтальная
вертикальная или горизонтальная (выбирается при монтаже)
Наводка идёт в два шага: грубо — по карте или компасу, точно — по уровню сигнала, медленно поворачивая антенну и фиксируя её на максимуме. С лучом 54° неточность в пару градусов незаметна; узкий луч требует обязательной доводки.
Для дальнего корреспондента антенну держат почти горизонтально, для близкого и низко расположенного — опускают. Поляризации концов линии должны совпадать: поворот на 90° обходится потерей 20 дБ и более. Сначала наводят одну сторону линии, затем вторую, и при необходимости повторяют доводку первой.
Можно, если разнести их по направлению и высоте. За счёт отношения вперёд/назад не менее 15 дБ сигналы с тыла ослаблены, и антенны, повёрнутые в разные стороны, почти не мешают друг другу; смотрящие в одну сторону разносят по высоте. Антенны разных диапазонов на одной траверсе разводят хотя бы на длину волны нижнего диапазона.
Для донорской и сервисной антенн репитера нужна развязка больше усиления репитера, иначе он возбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Когда развязки мало, ставят фильтр на вход репитера или меняют расположение антенн.
Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 806–960 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,8), поэтому важно только не прижимать каналы к самым краям диапазона. Такой запас оставляет место для новых каналов при развитии сети.
По частотам в полосу антенны попадают: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).
Ответную часть кабеля подбирают под разъём антенны — 1×N. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.
Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.
Для монтажа: труба Ø40–50 мм, масса антенны 0,39 кг. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.
Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.
KADAMM ADY-806-960-9 — запросить цену и сроки
Подберём модель, крепление и кабельную сборку под вашу задачу. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM ADY-806-960-9, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-806-960-9 могут уточняться без уведомления.
Поставляем KADAMM ADY-806-960-9 — антенна Яги 806–960 МГц (868 МГц), 9 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
