Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 580–690 МГц, 1 порт.
580–690 МГц
Диапазон
9 дБи
Усиление
54°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
600 мм
Длина
О модели
KADAMM ADY-580-690-9 — направленная антенна «волновой канал» (Яги) на полосу 580–690 МГц. Ключевые цифры: 9 дБи, луч 54° по горизонтали и 48° по вертикали, вперёд/назад не менее 15 дБ, поляризация — вертикальная или горизонтальная по выбору при монтаже.
Главное в KADAMM ADY-580-690-9 — коэффициент усиления 9 дБи и луч по горизонтали 54°. Рядом в линейке — KADAMM ADY-480-590-9. У неё полоса 480–590 МГц, у KADAMM ADY-580-690-9 — 580–690 МГц.

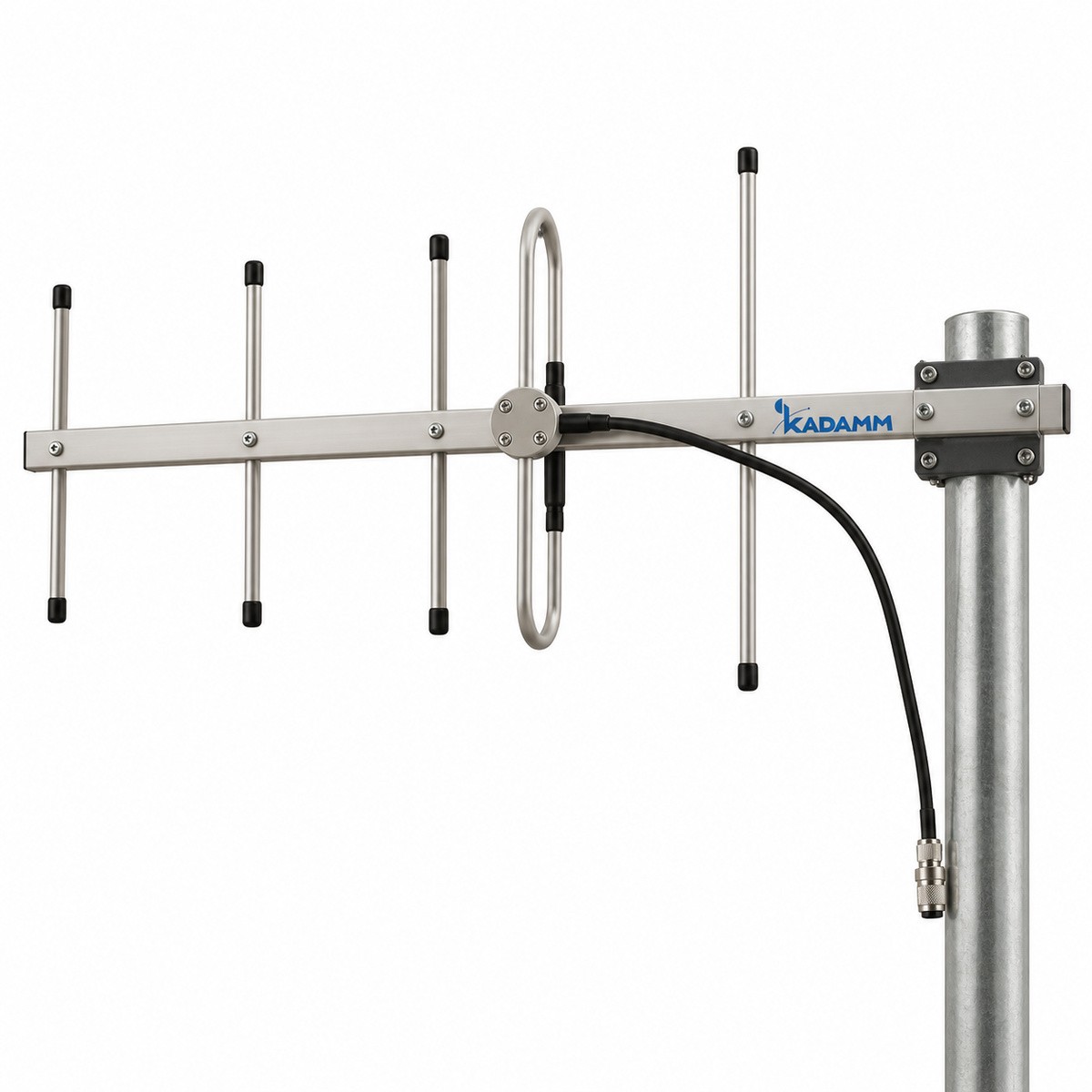

Траверса несёт активный вибратор, рефлектор за ним и директоры перед ним. Поле активного вибратора наводит токи в пассивных элементах; их излучение суммируется в сторону директоров и гасится назад, формируя узкий луч вдоль траверсы. Каждый добавленный директор сужает луч и поднимает усиление, но всё медленнее: длинная антенна даёт выигрыш дороже короткой.
На средней частоте полосы (635 МГц) длина волны около 0,47 м, а длина антенны 600 мм — примерно 1,3 длины волны. Этим отношением определяются усиление и ширина луча: при длине до четверти–половины волны антенна близка к диполю с рефлектором, при одной–двух длинах волны — к узконаправленной.
Повернув траверсу при установке, получают нужную поляризацию: вертикальную (как у большинства радиостанций и модемов) или горизонтальную — ею разводят соседние линии. На обоих концах линии поляризация должна совпадать.
Отношение вперёд/назад не менее 15 дБ означает, что сигнал с тыльной стороны ослаблен примерно в 32 раза по мощности. Приёмник защищён от помех с тыла, а на одной мачте можно разместить антенны, направленные в разные стороны.
Подключение: КСВН не более 1,5, то есть к передатчику возвращается не больше 4 % мощности; волновое сопротивление 50 Ом; на вход — до 100 Вт; разъём 1×N. Излучатель заземлён по постоянному току, и статический заряд стекает на опору, а не во вход радиостанции.
Конструкция: длина 600 мм, масса 0,48 кг, крепление на трубу Ø40–50 мм. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.
Ключевые особенности
Директорная конструкция9 дБи и луч 54°: дальняя связь и ослабление помех, приходящих сбоку.
КомпактностьГабариты 600 мм, масса 0,48 кг, крепление Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, вилка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаКаждый порт выдерживает до 100 Вт, предусмотрено заземление по постоянному току.
Электрические характеристики
Параметр
Значение
Диапазон частот
580–690 МГц
Коэффициент усиления, дБи
9
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
54°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
48°
Коэффициент защитного действия (отношение вперёд/назад), дБ
≥15
Поляризация
Вертикальная или горизонтальная (выбирается при монтаже)
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Грозозащита
Заземление по постоянному току
Механические характеристики
Параметр
Значение
Разъёмы
вилка N или по заказу (IEC 61169-16)
Длина
600 мм
Масса антенны
0,48 кг
Крепление на трубу
Ø40–50 мм
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: вилка N или по заказу
Применение
Антенну направляют на конкретную точку: базовую станцию, ретранслятор, вторую сторону радиоканала. Все частоты линии должны лежать в полосе 580–690 МГц.
Обычные применения — донор репитера (сотовая связь, радиосвязь), абонентский пункт на границе покрытия, телеметрия и SCADA, модем, который ловит удалённую базовую станцию.
Как подобрать
Полоса. Все частоты линии — внутри 580–690 МГц.
Ширина луча. 54° по горизонтали: узкий луч — больше дальность и защита от помех, но точнее наведение.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø40–50 мм; масса 0,48 кг.
Комплект поставки
Антенна KADAMM ADY-580-690-9, монтажный комплект на трубу Ø40–50 мм.
Сравнение с похожими антеннами KADAMM
Параметр
ADY-580-690-9
ADY-646-718-7
ADY-480-590-9
ADY-470-698-9M
ADY-450-470-Z8C
ADY-400-490-Z5
Фото
Диапазон частот
580–690 МГц
646–718 МГц
480–590 МГц
470–698 МГц
450–470 МГц
400–490 МГц
Поляризация
вертикальная или горизонтальная (выбирается при монтаже)
Азимут на вторую точку сначала выставляют по карте или компасу, а потом уточняют по сигналу: плавно поворачивают антенну в обе стороны и закрепляют в положении максимума. С лучом 54° неточность в пару градусов незаметна; узкий луч требует обязательной доводки.
Угол места выставляют близким к горизонту, если корреспондент далеко, и опускают, если он ниже и рядом. На обоих концах поляризация должна совпадать: развёрнутая на 90° антенна теряет до 20 дБ и больше. Наводят по очереди: первую сторону, затем вторую, а потом при нужде уточняют первую ещё раз.
Можно, если разнести их по направлению и высоте. За счёт отношения вперёд/назад не менее 15 дБ сигналы с тыла ослаблены, и антенны, повёрнутые в разные стороны, почти не мешают друг другу; смотрящие в одну сторону разносят по высоте. Антенны разных диапазонов на одной траверсе разводят хотя бы на длину волны нижнего диапазона.
Развязка между донорской и сервисной антеннами должна превышать усиление репитера — иначе он самовозбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Когда развязки мало, ставят фильтр на вход репитера или меняют расположение антенн.
Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 580–690 МГц. КСВН не более 1,5 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.
По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
Ответную часть кабеля подбирают под разъём антенны — 1×N. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.
Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. На улице соединения герметизируют, кабель закрепляют на опоре. Перемычку делают с небольшим запасом по длине, чтобы при ветре или вибрации кабель не тянул разъём.
Для монтажа: труба Ø40–50 мм, масса антенны 0,48 кг. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.
Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. Смонтированную линию проверяют по КСВН, а результат вносят в паспорт установки.
KADAMM ADY-580-690-9 — запросить цену и сроки
Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM ADY-580-690-9, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-580-690-9 могут уточняться без уведомления.
