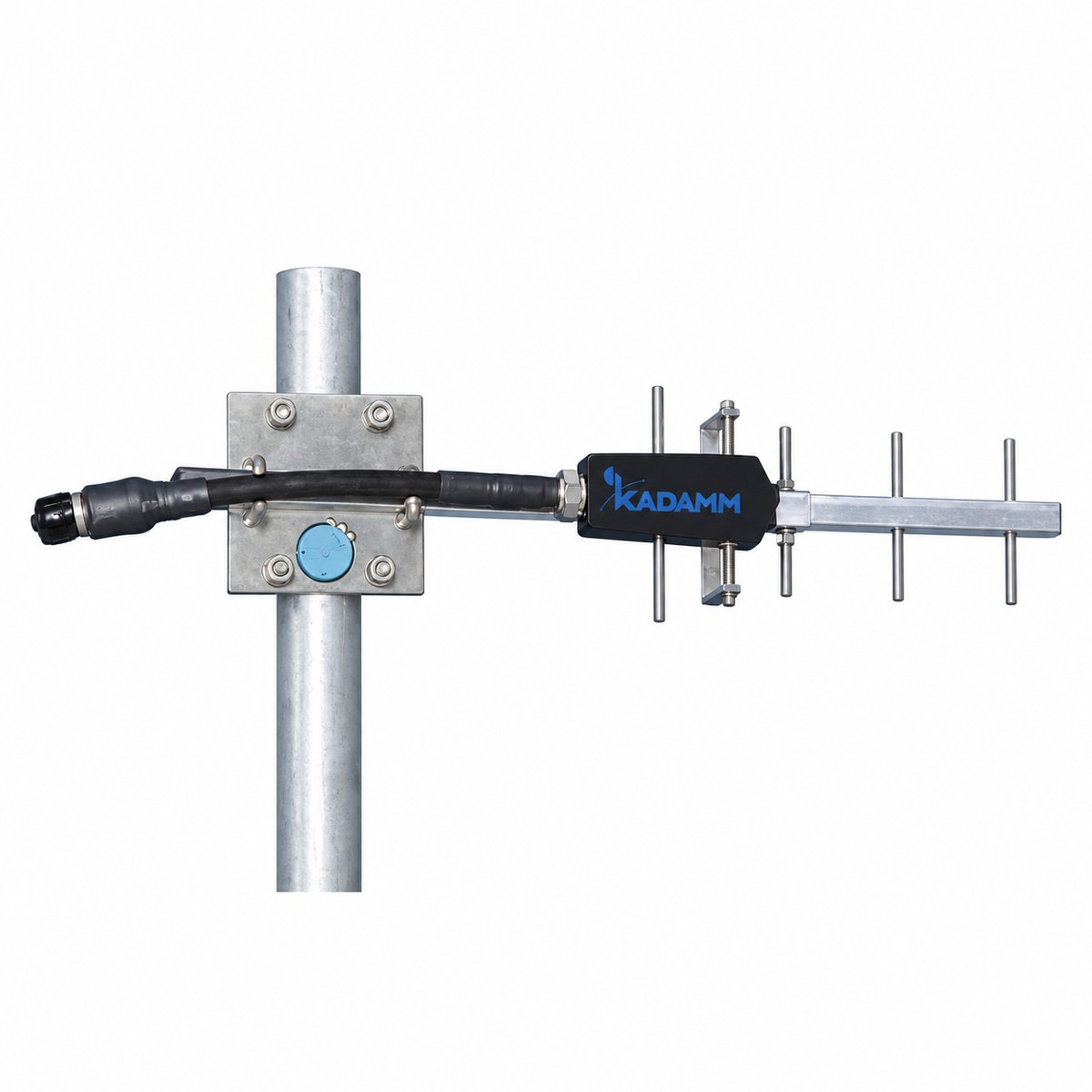

KADAMM ADY-1800-1990-9 — антенна Яги 1800–1990 МГц, 9 дБи

Директорная антенна Yagi, поляризация вертикальная или горизонтальная (выбирается при монтаже): 1800–1990 МГц, 1 порт.

KADAMM ADY-1800-1990-9
1800–1990 МГц
Диапазон
9 дБи
Усиление
54°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
390 мм
Длина

О модели

KADAMM ADY-1800-1990-9 — направленная антенна «волновой канал» (Яги) на полосу 1800–1990 МГц. Основные данные: усиление 9 дБи; луч по горизонтали 54°; по вертикали 48°; отношение вперёд/назад не менее 14 дБ; поляризация вертикальная или горизонтальная (выбирается при монтаже).

Главное в KADAMM ADY-1800-1990-9 — усиление 9 дБи и луч по горизонтали 54°. Ближайшая модель в линейке — KADAMM ADY-1400-1550-9: у неё полоса 1400–1550 МГц, у KADAMM ADY-1800-1990-9 — 1800–1990 МГц.

Траверса несёт активный вибратор, рефлектор за ним и директоры перед ним. Токи в пассивных элементах наводятся полем активного и по фазе складываются в направлении директоров, а назад гасятся — так получается узкий луч вдоль траверсы. Каждый добавленный директор сужает луч и поднимает усиление, но всё медленнее: длинная антенна даёт выигрыш дороже короткой.

В середине полосы (1895 МГц) волна около 0,16 м; при длине 390 мм антенна укладывается примерно в 2,5 длины волны. Этим отношением определяются усиление и ширина луча: при длине до четверти–половины волны антенна близка к диполю с рефлектором, при одной–двух длинах волны — к узконаправленной.

Повернув траверсу при установке, получают нужную поляризацию: вертикальную (как у большинства радиостанций и модемов) или горизонтальную — ею разводят соседние линии. На обоих концах линии поляризация должна совпадать.

Отношение вперёд/назад не менее 14 дБ означает, что сигнал с тыльной стороны ослаблен примерно в 25 раз по мощности. Это защищает приёмник от помех со стороны, противоположной корреспонденту, и позволяет ставить на одну мачту антенны, смотрящие в разные стороны.

Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×N.

Исполнение: размеры 390 мм, масса 0,65 кг. Опору и кронштейн считают по массе и площади антенны, а кабель фиксируют по опоре — разъём не должен держать его вес.

Ключевые особенности

Директорная конструкция9 дБи и луч 54°: дальняя связь и ослабление помех, приходящих сбоку.
КомпактностьГабариты 390 мм, масса 0,65 кг.
Поляризация по выбору при монтаже1 порт, N.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Электрические характеристики

ПараметрЗначение
Диапазон частот1800–1990 МГц
Мгновенная полоса170 МГц
Коэффициент усиления, дБи9
Ширина ДН по уровню −3 дБ, горизонтальная плоскость54°
Ширина ДН по уровню −3 дБ, вертикальная плоскость48°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥14
ПоляризацияВертикальная или горизонтальная (выбирается при монтаже)
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
РазъёмыN (IEC 61169-16)
Длина390 мм
Масса антенны0,65 кг

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: N

Применение

Антенну направляют на конкретную точку: базовую станцию, ретранслятор, вторую сторону радиоканала. Все частоты линии должны лежать в полосе 1800–1990 МГц.

Где её ставят: донорской антенной репитера сотовой или радиосвязи, на удалённом абонентском пункте у края зоны, в каналах телеметрии и SCADA, для приёма далёкой базовой станции модемом.

Как подобрать

Полоса. Все частоты линии — внутри 1800–1990 МГц.

Ширина луча. 54° по азимуту: луч узкий, дальность и помехозащита выше, наведение строже.

Поляризация. Совпадает с антенной на другом конце линии.

Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.

Крепление. Крепление по месту; масса 0,65 кг.

Комплект поставки

Антенна KADAMM ADY-1800-1990-9, монтажный комплект.

Сравнение с похожими антеннами KADAMM

ПараметрADY-1800-1990-9ADY-1400-1550-9ADY-134-173-150BADY-134-173-150EADY-2400-2483-8ADY-902-928-17
ФотоKADAMM ADY-1800-1990-9KADAMM ADY-1400-1550-9KADAMM ADY-134-173-150BKADAMM ADY-134-173-150EKADAMM ADY-2400-2483-8KADAMM ADY-902-928-17
Диапазон частот1800–1990 МГц1400–1550 МГц134–173 МГц134–173 МГц2400–2483 МГц902–928 МГц
Поляризациявертикальная или горизонтальная (выбирается при монтаже)вертикальная или горизонтальная (выбирается при монтаже)вертикальная или горизонтальная (выбирается при монтаже)вертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ54°54°54°20°25°25°
Коэффициент усиления9 дБи9 дБи9 дБи14,5 дБи8 дБи17 дБи
Типдиректорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

Сначала антенну грубо разворачивают по азимуту на вторую точку по карте или компасу, затем доводят по уровню сигнала: медленно поворачивают в обе стороны и фиксируют там, где уровень максимален. С лучом 54° неточность в пару градусов незаметна; узкий луч требует обязательной доводки.

Для дальнего корреспондента антенну держат почти горизонтально, для близкого и низко расположенного — опускают. На обоих концах поляризация должна совпадать: развёрнутая на 90° антенна теряет до 20 дБ и больше. Наводят по очереди: первую сторону, затем вторую, а потом при нужде уточняют первую ещё раз.

Можно, если разнести их по направлению и высоте. Отношение вперёд/назад не менее 14 дБ ослабляет сигналы с тыла, поэтому антенны, смотрящие в разные стороны, мешают друг другу мало; антенны в одном направлении разносят по вертикали. На общей траверсе антенны разных диапазонов разносят не меньше чем на длину волны нижнего из них.

Для донорской и сервисной антенн репитера нужна развязка больше усиления репитера, иначе он возбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Когда развязки мало, ставят фильтр на вход репитера или меняют расположение антенн.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 1800–1990 МГц. Согласование (КСВН не более 1,5) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

Список частот покажет и другое: понадобится ли фильтр от мощных соседних передатчиков на площадке.

Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.

Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Данные для монтажа: масса — 0,65 кг. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём. Высота подвеса и азимут задаются проектом, а не выбираются по месту, так как от них зависит зона покрытия.

Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.

KADAMM ADY-1800-1990-9 — запросить цену и сроки
Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Сроки поставки уточняйте у менеджера.

Артикул для заказа — KADAMM ADY-1800-1990-9, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1800-1990-9 могут уточняться без уведомления.

Поставляем KADAMM ADY-1800-1990-9 — антенна Яги 1800–1990 МГц, 9 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
