Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 806–960 МГц, 1 порт.
806–960 МГц
Диапазон
11,2 дБи
Усиление
48°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
800 мм
Длина
О модели

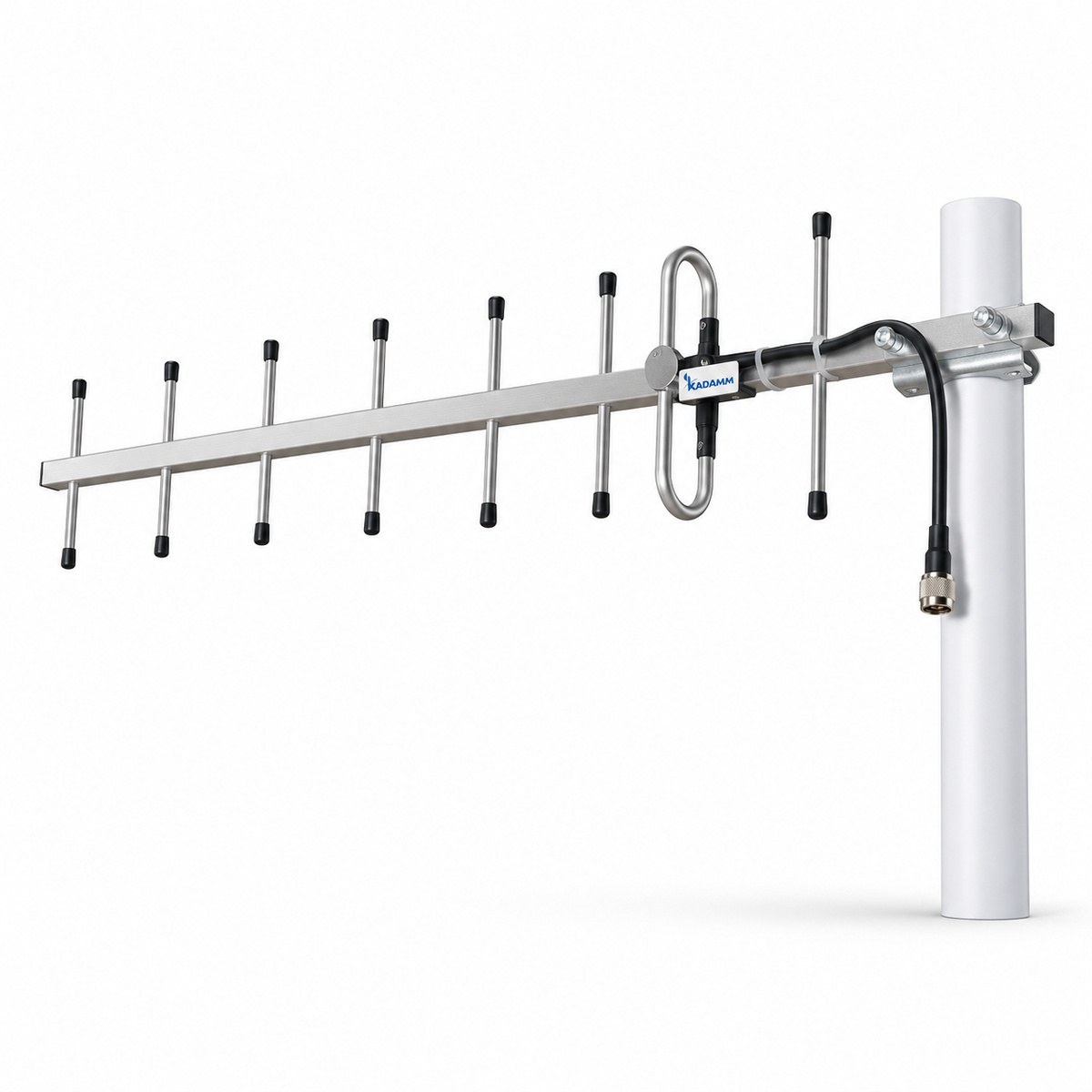

KADAMM ADY-806-960-11 — направленная антенна «волновой канал» (Яги) на полосу 806–960 МГц. Ключевые цифры: 11,2 дБи, луч 48° по горизонтали и 40° по вертикали, вперёд/назад не менее 15 дБ, поляризация — вертикальная или горизонтальная по выбору при монтаже.
Основные параметры KADAMM ADY-806-960-11: полоса 806–960 МГц, ширина ДН 48°. У KADAMM ADY-806-960-11 усиление 11,2 дБи, у KADAMM ADY-806-960-10 — 10 дБи.
На общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Поле активного вибратора наводит токи в пассивных элементах; их излучение суммируется в сторону директоров и гасится назад, формируя узкий луч вдоль траверсы. Каждый добавленный директор сужает луч и поднимает усиление, но всё медленнее: длинная антенна даёт выигрыш дороже короткой.
В середине полосы (883 МГц) волна около 0,34 м; при длине 800 мм антенна укладывается примерно в 2,4 длины волны. От этого соотношения зависят и усиление, и ширина луча: модели короче четверти–половины длины волны ближе к простому диполю с рефлектором, длиннее одной–двух длин волны — к узконаправленным.
Поляризацию выбирают при монтаже поворотом траверсы: элементы вертикально — вертикальная поляризация, как у большинства радиостанций и модемов; горизонтально — горизонтальная, которую используют для развязки соседних линий. На обоих концах линии поляризация должна совпадать.
Отношение вперёд/назад не менее 15 дБ означает, что сигнал с тыльной стороны ослаблен примерно в 32 раза по мощности. Приёмник защищён от помех с тыла, а на одной мачте можно разместить антенны, направленные в разные стороны.
Параметры входа: при КСВН не более 1,5 отражается не больше 4 % мощности; 50 Ом; допустимо до 100 Вт; разъём 1×N.
Конструкция: длина 800 мм, масса 0,38 кг, крепление на трубу Ø40–50 мм. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.
Ключевые особенности
Директорная конструкцияУсиление 11,2 дБи при ширине луча 48° — узкий луч для дальней связи и подавление помех с боковых направлений.
КомпактностьГабариты 800 мм, масса 0,38 кг, крепление Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Электрические характеристики
Параметр
Значение
Диапазон частот
806–960 МГц
Коэффициент усиления, дБи
11,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
48°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
40°
Коэффициент защитного действия (отношение вперёд/назад), дБ
≥15
Поляризация
Вертикальная или горизонтальная (выбирается при монтаже)
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N или по заказу (IEC 61169-16)
Длина
800 мм
Масса антенны
0,38 кг
Крепление на трубу
Ø40–50 мм
Поддерживаемые диапазоны 3GPP
Диапазон
Частоты
Дуплекс
Технологии
B5 / n5
UL 824–849 / DL 869–894 МГц
FDD
LTE 850
B8 / n8
UL 880–915 / DL 925–960 МГц
FDD
GSM900, UMTS900, LTE 900
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу
Антенна смотрит на одну точку — базовую станцию, ретранслятор или вторую сторону канала. По частотам она подходит для: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).
Типовые задачи — донорская антенна репитера сотовой связи или радиосвязи, удалённый абонентский пункт на краю зоны, канал телеметрии и SCADA, приём сигнала далёкой базовой станции на модем.
Как подобрать
Полоса. Все частоты линии — внутри 806–960 МГц.
Ширина луча. 48° по горизонтали: узкий луч — больше дальность и защита от помех, но точнее наведение.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø40–50 мм; масса 0,38 кг.
Комплект поставки
Антенна KADAMM ADY-806-960-11, монтажный комплект на трубу Ø40–50 мм.
Сравнение с похожими антеннами KADAMM
Параметр
ADY-806-960-11
ADY-806-960-10
ADY-806-960-13
K81172113Y
K81802711Y
K81809011Y
Фото
Диапазон частот
806–960 МГц
806–960 МГц
806–960 МГц
1710–2170 МГц
790–960 / 1710–2690 МГц
806–960 МГц
Поляризация
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
Наводка идёт в два шага: грубо — по карте или компасу, точно — по уровню сигнала, медленно поворачивая антенну и фиксируя её на максимуме. При луче 48° ошибка в несколько градусов почти не сказывается, а при узком луче доводка обязательна.
Для дальнего корреспондента антенну держат почти горизонтально, для близкого и низко расположенного — опускают. Поляризации концов линии должны совпадать: поворот на 90° обходится потерей 20 дБ и более. Сначала наводят одну сторону линии, затем вторую, и при необходимости повторяют доводку первой.
Можно, если разнести их по направлению и высоте. Отношение вперёд/назад не менее 15 дБ ослабляет сигналы с тыла, поэтому антенны, смотрящие в разные стороны, мешают друг другу мало; антенны в одном направлении разносят по вертикали. На общей траверсе антенны разных диапазонов разносят не меньше чем на длину волны нижнего из них.
Для донорской и сервисной антенн репитера нужна развязка больше усиления репитера, иначе он возбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Если развязки всё равно не хватает, помогает фильтр на входе репитера или смена схемы установки.
Подойдёт, когда каналы передачи и приёма находятся внутри 806–960 МГц. Согласование в полосе нормировано полностью (КСВН не более 1,5), поэтому достаточно не прижимать каналы к самым краям диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.
По частотам в полосу антенны попадают: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).
Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.
Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.
Для монтажа: труба Ø40–50 мм, масса антенны 0,38 кг. Прочность опоры проверяют с учётом массы и парусности всего, что на ней стоит; кабель ведут вдоль неё на хомутах — так разъём не испытывает рывков. Высота подвеса и азимут задаются проектом, а не выбираются по месту, так как от них зависит зона покрытия.
Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.
