Директорная антенна Yagi, поляризация вертикальная или горизонтальная (выбирается при монтаже): 806–960 МГц, 1 порт.
806–960 МГц
Диапазон
13 дБи
Усиление
30°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
1470 мм
Длина
О модели

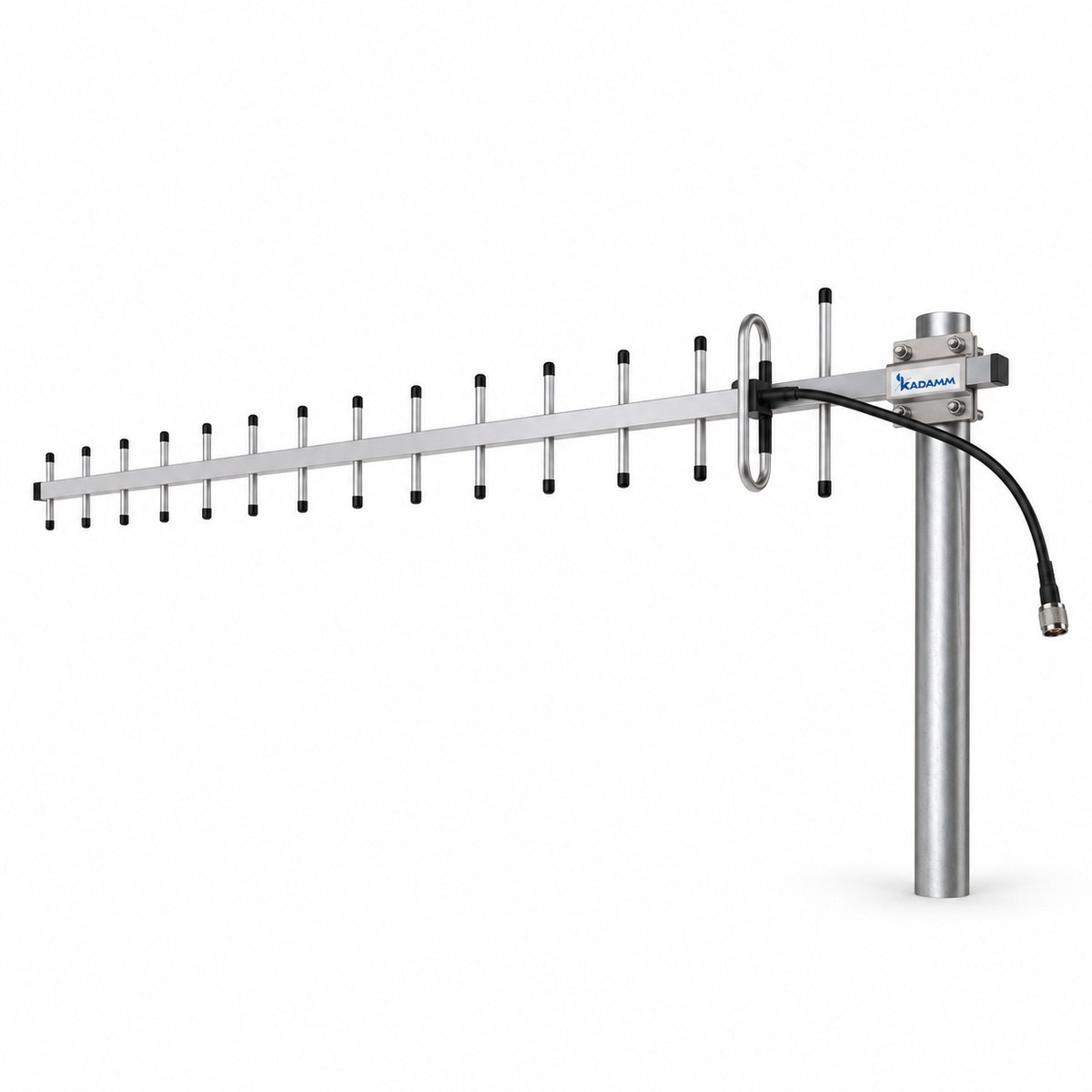

KADAMM ADY-806-960-13 — направленная антенна «волновой канал» (Яги) на полосу 806–960 МГц. Основные данные: усиление 13 дБи; луч по горизонтали 30°; по вертикали 30°; отношение вперёд/назад не менее 15 дБ; поляризация вертикальная или горизонтальная (выбирается при монтаже).
Коротко о KADAMM ADY-806-960-13: рабочий диапазон 806–960 МГц, ширина ДН 30°. У KADAMM ADY-806-960-13 усиление 13 дБи, у KADAMM K81809011Y — 11 дБи.
На общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Поле активного вибратора наводит токи в пассивных элементах; их излучение суммируется в сторону директоров и гасится назад, формируя узкий луч вдоль траверсы. Новые директоры сужают луч и прибавляют усиление, но с убывающей отдачей: каждый следующий децибел длинной антенне даётся труднее.
В середине полосы (883 МГц) волна около 0,34 м; при длине 1470 мм антенна укладывается примерно в 4,3 длины волны. Этим отношением определяются усиление и ширина луча: при длине до четверти–половины волны антенна близка к диполю с рефлектором, при одной–двух длинах волны — к узконаправленной.
Поляризация задаётся при монтаже поворотом траверсы: вертикальные элементы дают вертикальную поляризацию, привычную радиостанциям и модемам, горизонтальные — горизонтальную, удобную для развязки соседних линий. На обоих концах линии поляризация должна совпадать.
При отношении вперёд/назад не менее 15 дБ мощность сигнала с тыла ослаблена примерно в 32 раза. Это защищает приёмник от помех со стороны, противоположной корреспонденту, и позволяет ставить на одну мачту антенны, смотрящие в разные стороны.
Подключение: КСВН не более 1,5, то есть к передатчику возвращается не больше 4 % мощности; волновое сопротивление 50 Ом; на вход — до 100 Вт; разъём 1×N.
Исполнение: размеры 1470 мм, масса 0,6 кг, крепление Ø40–50 мм. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.
Ключевые особенности
Директорная конструкцияУсиление 13 дБи при ширине луча 30° — узкий луч для дальней связи и подавление помех с боковых направлений.
КомпактностьДлина 1470 мм, вес 0,6 кг, под трубу Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Электрические характеристики
Параметр
Значение
Диапазон частот
806–960 МГц
Коэффициент усиления, дБи
13
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
30°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
30°
Коэффициент защитного действия (отношение вперёд/назад), дБ
≥15
Поляризация
Вертикальная или горизонтальная (выбирается при монтаже)
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N или по заказу (IEC 61169-16)
Длина
1470 мм
Масса антенны
0,6 кг
Крепление на трубу
Ø40–50 мм
Поддерживаемые диапазоны 3GPP
Диапазон
Частоты
Дуплекс
Технологии
B5 / n5
UL 824–849 / DL 869–894 МГц
FDD
LTE 850
B8 / n8
UL 880–915 / DL 925–960 МГц
FDD
GSM900, UMTS900, LTE 900
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу
Антенну направляют на конкретную точку: базовую станцию, ретранслятор, вторую сторону радиоканала. По частотам она подходит для: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).
Где её ставят: донорской антенной репитера сотовой или радиосвязи, на удалённом абонентском пункте у края зоны, в каналах телеметрии и SCADA, для приёма далёкой базовой станции модемом.
Как подобрать
Полоса. Все частоты линии — внутри 806–960 МГц.
Ширина луча. 30° по азимуту: луч узкий, дальность и помехозащита выше, наведение строже.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø40–50 мм; масса 0,6 кг.
Комплект поставки
Антенна KADAMM ADY-806-960-13, монтажный комплект на трубу Ø40–50 мм.
Сравнение с похожими антеннами KADAMM
Параметр
ADY-806-960-13
ADY-806-960-11
ADY-806-960-10
K81172113Y
K81802711Y
K81809011Y
Фото
Диапазон частот
806–960 МГц
806–960 МГц
806–960 МГц
1710–2170 МГц
790–960 / 1710–2690 МГц
806–960 МГц
Поляризация
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
Наводка идёт в два шага: грубо — по карте или компасу, точно — по уровню сигнала, медленно поворачивая антенну и фиксируя её на максимуме. С лучом 30° неточность в пару градусов незаметна; узкий луч требует обязательной доводки.
Для дальнего корреспондента антенну держат почти горизонтально, для близкого и низко расположенного — опускают. Поляризации концов линии должны совпадать: поворот на 90° обходится потерей 20 дБ и более. Наводят по очереди: первую сторону, затем вторую, а потом при нужде уточняют первую ещё раз.
Можно, если разнести их по направлению и высоте. За счёт отношения вперёд/назад не менее 15 дБ сигналы с тыла ослаблены, и антенны, повёрнутые в разные стороны, почти не мешают друг другу; смотрящие в одну сторону разносят по высоте. На общей траверсе антенны разных диапазонов разносят не меньше чем на длину волны нижнего из них.
Для донорской и сервисной антенн репитера нужна развязка больше усиления репитера, иначе он возбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Если развязки всё равно не хватает, помогает фильтр на входе репитера или смена схемы установки.
Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 806–960 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,5), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.
По частотам в полосу антенны попадают: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).
Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.
Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Небольшой запас длины перемычки снимает с разъёма нагрузку от ветра и вибрации.
Для монтажа: труба Ø40–50 мм, масса антенны 0,6 кг. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём. Зона покрытия определяется высотой и азимутом, поэтому их задаёт проект, а не монтажник на месте.
Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.
KADAMM ADY-806-960-13 — запросить цену и сроки
Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM ADY-806-960-13, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-806-960-13 могут уточняться без уведомления.
Поставляем KADAMM ADY-806-960-13 — антенна Яги 806–960 МГц (868 МГц), 13 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
