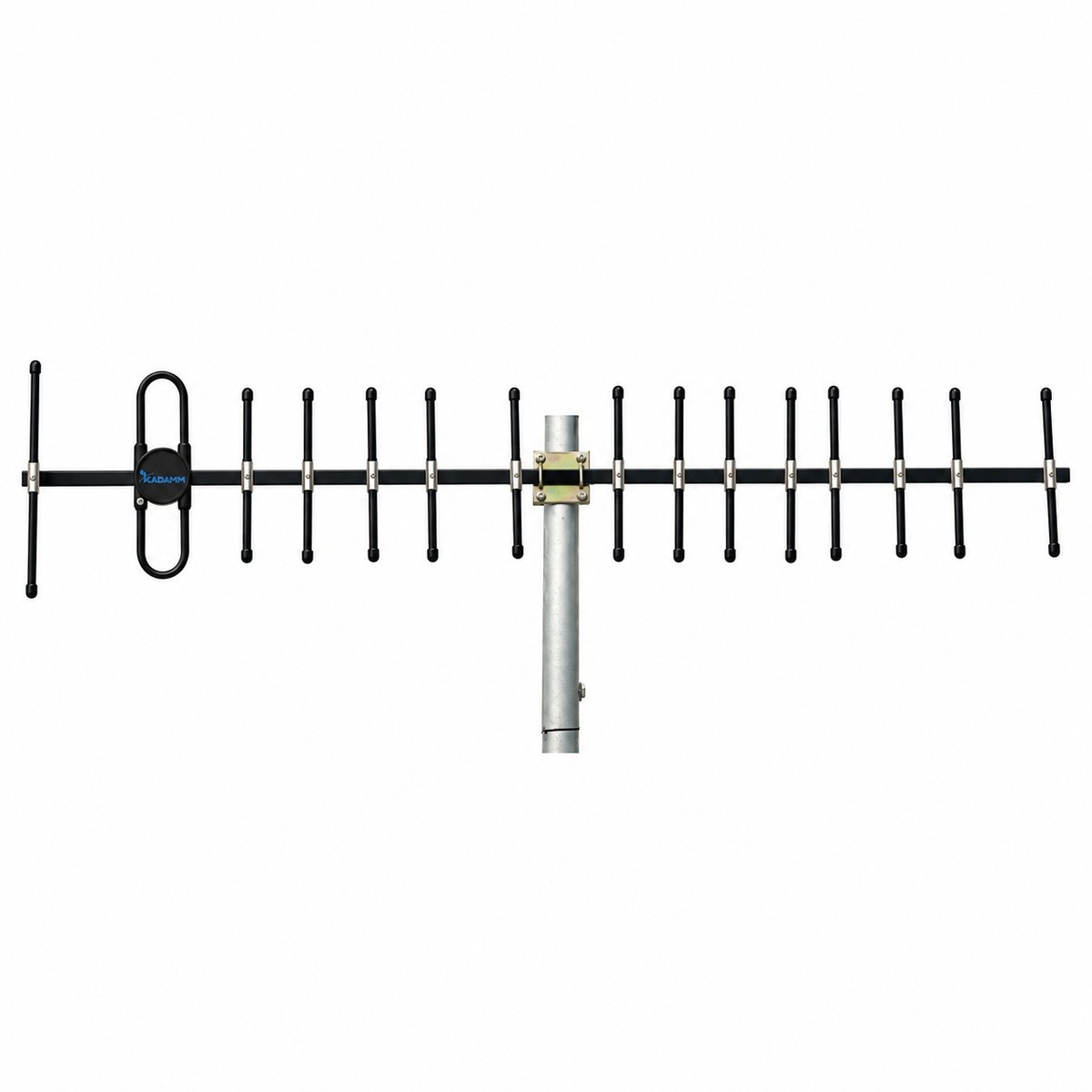

Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 400–480 МГц, 1 порт.
Антенна КАДАММ ADY-400-480-13 — направленная директорная антенна (Yagi): одной излучающей системой 400–480 МГц, вертикальной или горизонтальной (выбирается при монтаже) поляризацией, 1 портом.
Коэффициент усиления 13 дБи, ширина ДН в горизонтальной плоскости 30°, в вертикальной 30°. Габариты 2000 мм, масса 1,2 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 2000 мм |
| Масса антенны | 1,2 кг |
| Крепление на трубу | Ø40–50 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM ADY-400-480-13 работает в полосах 400–480 МГц: профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); сети LTE-450 (диапазоны 3GPP B31/n31). Направленная антенна: луч 30°, усиление 13 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ ADY-400-480-13, монтажный комплект на трубу Ø40–50 мм.
| Параметр | ADY-400-480-13 | ADY-340-360-65 | ADY-330-390-13 | ADY-330-390-11 | ADY-470-600-65 | ADY-480-590-11 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 400–480 МГц | 340–360 МГц | 330–390 МГц | 330–390 МГц | 470–600 МГц | 480–590 МГц |
| Поляризация | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | горизонтальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 30° | 120° | 30° | 44° | 120° | 44° |
| Коэффициент усиления | 13 дБи | 6,5 дБи | 13 дБи | 11,2 дБи | 6,5 дБи | 11,2 дБи |
| Тип | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-400-480-13 — 400–480 МГц — перекрывают диапазоны 3GPP B31/n31; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM ADY-400-480-13 — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная или горизонтальная (выбирается при монтаже).
У KADAMM ADY-400-480-13 крепление на трубу Ø40–50 мм, размеры 2000 мм, масса 1,2 кг.
У KADAMM ADY-400-480-13: диапазоны 400–480 МГц, усиление 13 дБи, ширина луча 30°, поляризация вертикальная или горизонтальная (выбирается при монтаже). У KADAMM ADY-340-360-65: диапазоны 340–360 МГц, усиление 6,5 дБи, ширина луча 120°, поляризация вертикальная.
Артикул для заказа — KADAMM ADY-400-480-13, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-400-480-13 могут уточняться без уведомления.
Поставляем KADAMM ADY-400-480-13 — антенна Яги 400–480 МГц, 13 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
