Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 2400–2500 МГц, 1 порт.

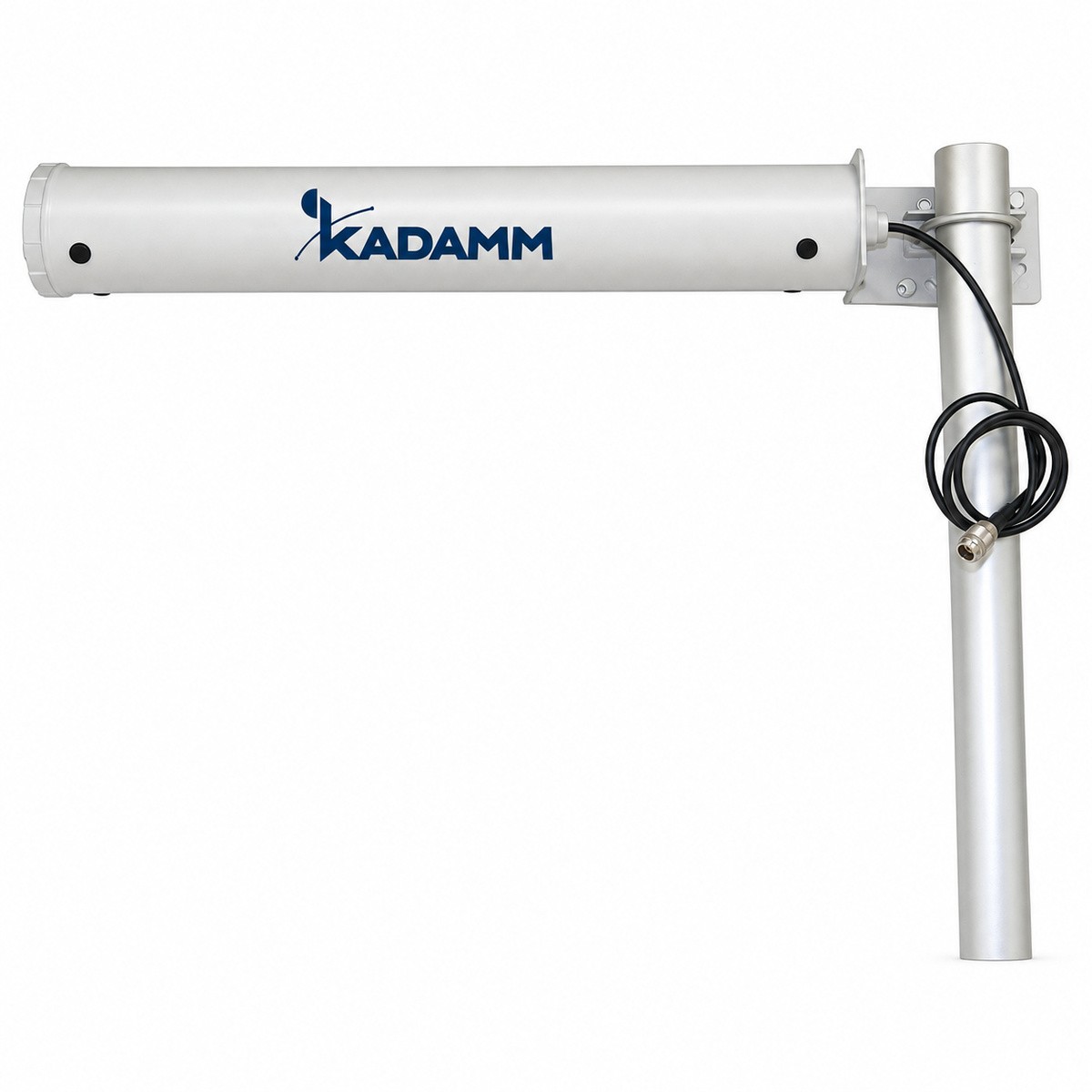

Антенна КАДАММ ADY-2400-2500-15 — направленная директорная антенна (Yagi): одной излучающей системой 2400–2500 МГц, вертикальной или горизонтальной (выбирается при монтаже) поляризацией, 1 портом.
Коэффициент усиления 15 дБи, ширина ДН в горизонтальной плоскости 29°, в вертикальной 25°. Габариты 600 мм, масса 1,2 кг. КСВН не более 1,5.

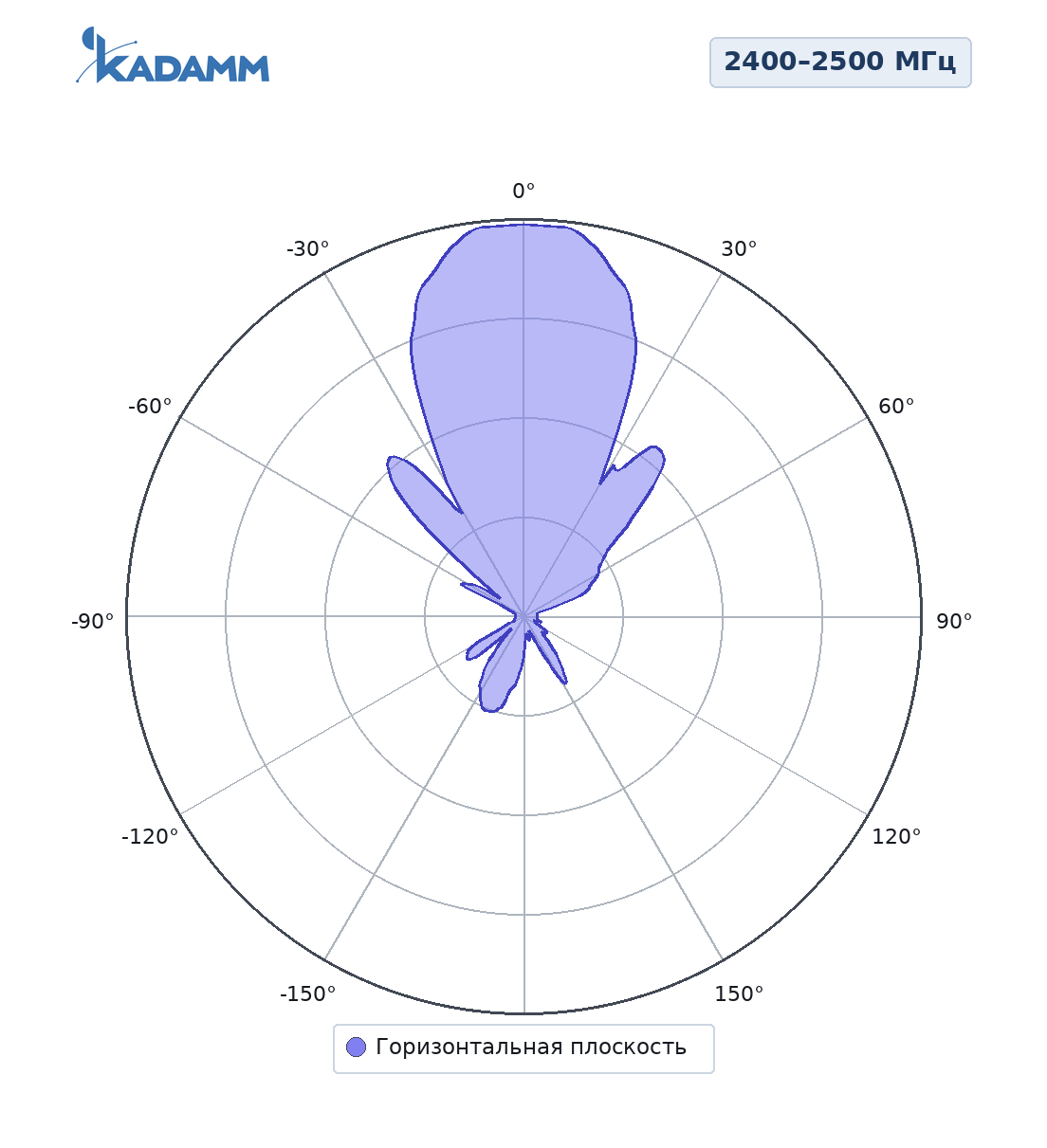

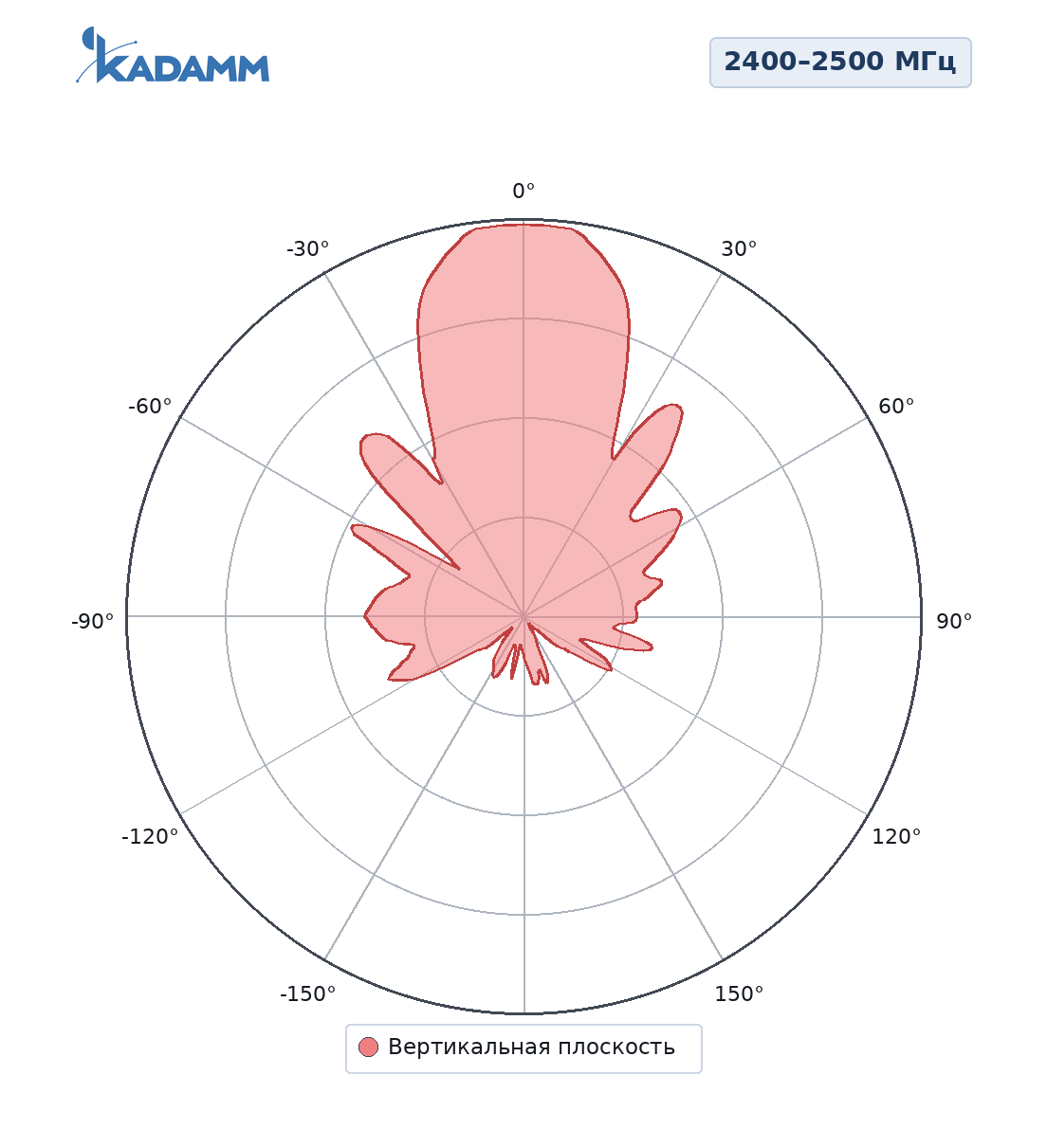

Диаграммы направленности KADAMM ADY-2400-2500-15 в полосах 2400–2500 МГц, вертикальная плоскость, 2400–2500 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 29° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 600 мм |
| Масса антенны | 1,2 кг |
| Крепление на трубу | Ø40–50 мм |
Направленная антенна: луч 29°, усиление 15 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ ADY-2400-2500-15, монтажный комплект на трубу Ø40–50 мм.
| Параметр | ADY-2400-2500-15 | ADY-2400-2483-15 | ADY-2400-2483-11 | ADY-2400-2483-10 | ADY-1920-2170-12 | ADY-1920-2170-11 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 МГц | 2400–2483 МГц | 2400–2483 МГц | 2400–2483 МГц | 1920–2170 МГц | 1920–2170 МГц |
| Поляризация | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 29° | 29° | 35° | 25° | — | — |
| Коэффициент усиления | 15 дБи | 15 дБи | 11 дБи | 10 дБи | 12 дБи | 11,2 дБи |
| Тип | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-2400-2500-15 — 2400–2500 МГц.
У KADAMM ADY-2400-2500-15 — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная или горизонтальная (выбирается при монтаже).
У KADAMM ADY-2400-2500-15 крепление на трубу Ø40–50 мм, размеры 600 мм, масса 1,2 кг.
У KADAMM ADY-2400-2500-15: диапазоны 2400–2500 МГц, поляризация вертикальная или горизонтальная (выбирается при монтаже). У KADAMM ADY-2400-2483-15: диапазоны 2400–2483 МГц, поляризация вертикальная.
Антенну направляют максимумом диаграммы на корреспондента или базовую станцию; ширина луча 29° задаёт допуск по азимуту. Поляризация вертикальная или горизонтальная (выбирается при монтаже): элементы вертикально, как у ответной антенны, иначе потери до 20 дБ.
Артикул для заказа — KADAMM ADY-2400-2500-15, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-2400-2500-15 могут уточняться без уведомления.
Поставляем KADAMM ADY-2400-2500-15 — директорная антенна (Yagi) 2400–2500 МГц, 15 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM ADY-2400-2500-15 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
