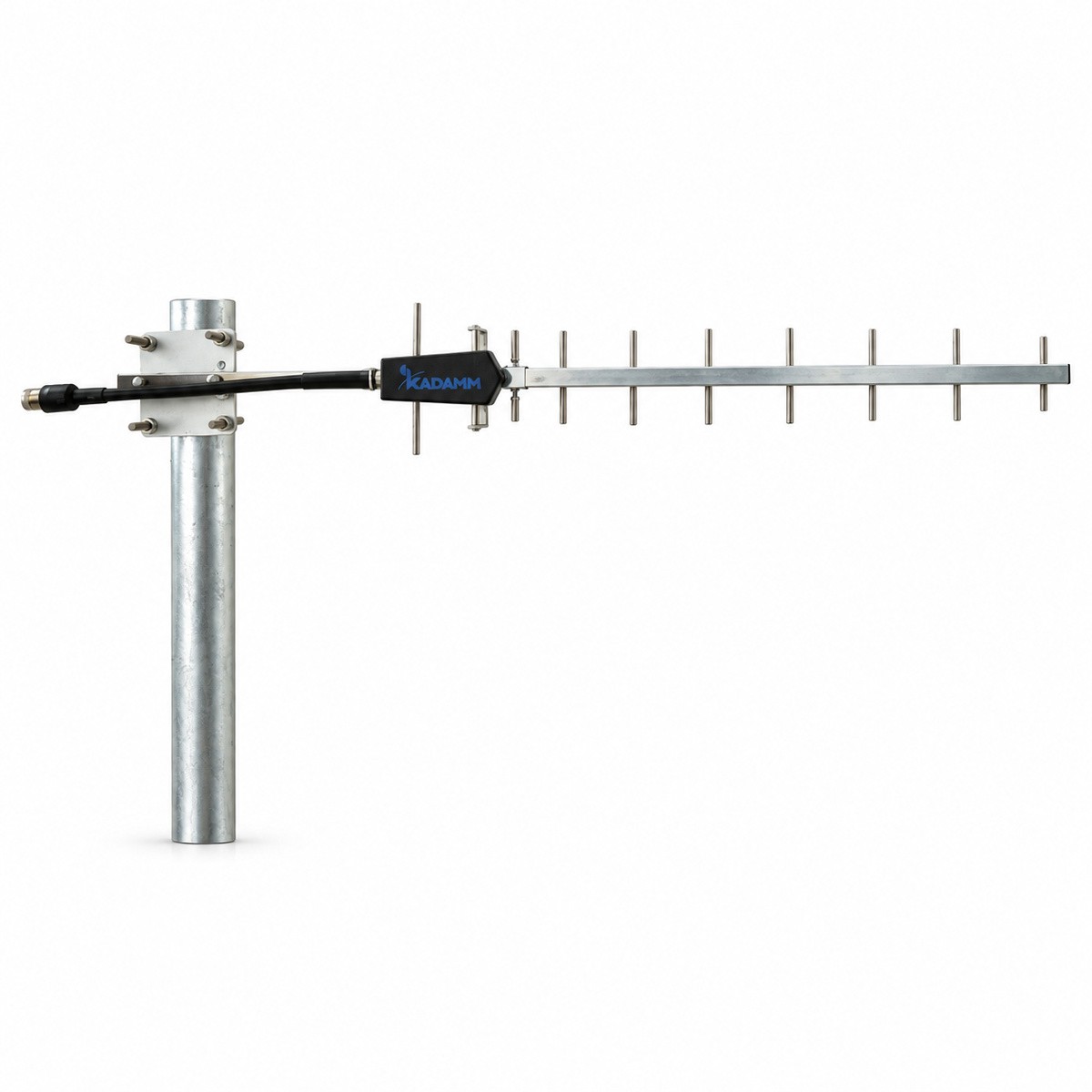

Директорная антенна Yagi, поляризация вертикальная или горизонтальная (выбирается при монтаже): 1850–2170 МГц, 1 порт.
1850–2170 МГц
Диапазон
11,8 дБи
Усиление
40°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
650 мм
Высота
О модели
KADAMM ADY-1850-2170-12 — направленная антенна «волновой канал» (Яги) на полосу 1850–2170 МГц. Основные данные: усиление 11,8 дБи; луч по горизонтали 40°; по вертикали 36°; отношение вперёд/назад не менее 18 дБ; поляризация вертикальная или горизонтальная (выбирается при монтаже).
Коротко о KADAMM ADY-1850-2170-12: коэффициент усиления 11,8 дБи, луч по горизонтали 40°. У KADAMM ADY-1920-2170-12 полоса 1920–2170 МГц и масса 0,43 кг, у KADAMM ADY-1850-2170-12 — 1850–2170 МГц и 1 кг. Все частоты KADAMM ADY-1920-2170-12 лежат и внутри полосы KADAMM ADY-1850-2170-12.
Траверса несёт активный вибратор, рефлектор за ним и директоры перед ним. Поле активного вибратора наводит токи в пассивных элементах; их излучение суммируется в сторону директоров и гасится назад, формируя узкий луч вдоль траверсы. Каждый добавленный директор сужает луч и поднимает усиление, но всё медленнее: длинная антенна даёт выигрыш дороже короткой.
В середине полосы (2010 МГц) волна около 0,15 м; при длине 650 мм антенна укладывается примерно в 4,4 длины волны. Этим отношением определяются усиление и ширина луча: при длине до четверти–половины волны антенна близка к диполю с рефлектором, при одной–двух длинах волны — к узконаправленной.
Поляризация задаётся при монтаже поворотом траверсы: вертикальные элементы дают вертикальную поляризацию, привычную радиостанциям и модемам, горизонтальные — горизонтальную, удобную для развязки соседних линий. На обоих концах линии поляризация должна совпадать.
Отношение вперёд/назад не менее 18 дБ означает, что сигнал с тыльной стороны ослаблен примерно в 63 раза по мощности. Приёмник защищён от помех с тыла, а на одной мачте можно разместить антенны, направленные в разные стороны.
Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×N.
Исполнение: размеры 650 мм, масса 1,0 кг, крепление Ø40–50 мм. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.
Ключевые особенности
Директорная конструкцияУсиление 11,8 дБи при ширине луча 40° — узкий луч для дальней связи и подавление помех с боковых направлений.
КомпактностьГабариты 650 мм, масса 1,0 кг, крепление Ø40–50 мм.
Вертикальная или горизонтальная (выбирается при монтаже) поляризация1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Электрические характеристики
Параметр
Значение
Диапазон частот
1850–2170 МГц
Коэффициент усиления, дБи
11,8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
40°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
36°
Коэффициент защитного действия (отношение вперёд/назад), дБ
≥18
Поляризация
Вертикальная или горизонтальная (выбирается при монтаже)
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N или по заказу (IEC 61169-16)
Размеры (В × Ш × Г)
650 мм
Масса антенны
1,0 кг
Крепление на трубу
Ø40–50 мм
Поддерживаемые диапазоны 3GPP
Диапазон
Частоты
Дуплекс
Технологии
B1 / n1
UL 1920–1980 / DL 2110–2170 МГц
FDD
UMTS2100, LTE 2100
Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу
Антенну направляют на конкретную точку: базовую станцию, ретранслятор, вторую сторону радиоканала. По частотам она подходит для: сети UMTS2100, LTE 2100 (диапазоны 3GPP B1/n1).
Где её ставят: донорской антенной репитера сотовой или радиосвязи, на удалённом абонентском пункте у края зоны, в каналах телеметрии и SCADA, для приёма далёкой базовой станции модемом.
Как подобрать
Полоса. Все частоты линии — внутри 1850–2170 МГц.
Ширина луча. 40° по горизонтали: узкий луч — больше дальность и защита от помех, но точнее наведение.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø40–50 мм; масса 1,0 кг.
Комплект поставки
Антенна KADAMM ADY-1850-2170-12, монтажный комплект на трубу Ø40–50 мм.
Сравнение с похожими антеннами KADAMM
Параметр
ADY-1850-2170-12
ADY-1850-1990-15
ADY-1920-2170-11
ADY-1920-2170-12
ADY-1920-2170-16
ADY-1710-2170-11
Фото
Диапазон частот
1850–2170 МГц
1850–1990 МГц
1920–2170 МГц
1920–2170 МГц
1920–2170 МГц
1710–2170 МГц
Поляризация
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная
вертикальная
горизонтальная или вертикальная (по установке)
±45°
Ширина ДН по уровню −3 дБ
40°
30°
—
—
30° в горизонтальной, 30° в вертикальной плоскости
Сначала антенну грубо разворачивают по азимуту на вторую точку по карте или компасу, затем доводят по уровню сигнала: медленно поворачивают в обе стороны и фиксируют там, где уровень максимален. С лучом 40° неточность в пару градусов незаметна; узкий луч требует обязательной доводки.
Угол места выставляют близким к горизонту, если корреспондент далеко, и опускают, если он ниже и рядом. На обоих концах поляризация должна совпадать: развёрнутая на 90° антенна теряет до 20 дБ и больше. Наводят по очереди: первую сторону, затем вторую, а потом при нужде уточняют первую ещё раз.
Можно, если разнести их по направлению и высоте. Отношение вперёд/назад не менее 18 дБ ослабляет сигналы с тыла, поэтому антенны, смотрящие в разные стороны, мешают друг другу мало; антенны в одном направлении разносят по вертикали. На общей траверсе антенны разных диапазонов разносят не меньше чем на длину волны нижнего из них.
Для донорской и сервисной антенн репитера нужна развязка больше усиления репитера, иначе он возбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Когда развязки мало, ставят фильтр на вход репитера или меняют расположение антенн.
Да, при условии что и передача, и приём сети укладываются в 1850–2170 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,5), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.
По частотам в полосу антенны попадают: сети UMTS2100, LTE 2100 (диапазоны 3GPP B1/n1).
У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.
Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Перемычку делают с небольшим запасом по длине, чтобы при ветре или вибрации кабель не тянул разъём.
Данные для монтажа: крепление — Ø40–50 мм; масса — 1,0 кг. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём. Зона покрытия определяется высотой и азимутом, поэтому их задаёт проект, а не монтажник на месте.
Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.
KADAMM ADY-1850-2170-12 — запросить цену и сроки
Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM ADY-1850-2170-12, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1850-2170-12 могут уточняться без уведомления.
Поставляем KADAMM ADY-1850-2170-12 — директорная антенна (Yagi) 1850–2170 МГц, 11,8 дБи, 40°, 1 порт под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
