Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 1850–1990 МГц, 1 порт.
Антенна КАДАММ ADY-1850-1990-15 — направленная директорная антенна (Yagi): одной излучающей системой 1850–1990 МГц, вертикальной или горизонтальной (выбирается при монтаже) поляризацией, 1 портом.
Коэффициент усиления 15 дБи, ширина ДН в горизонтальной плоскости 30°, в вертикальной 30°. Габариты 960 мм, масса 0,68 кг. КСВН не более 1,5.

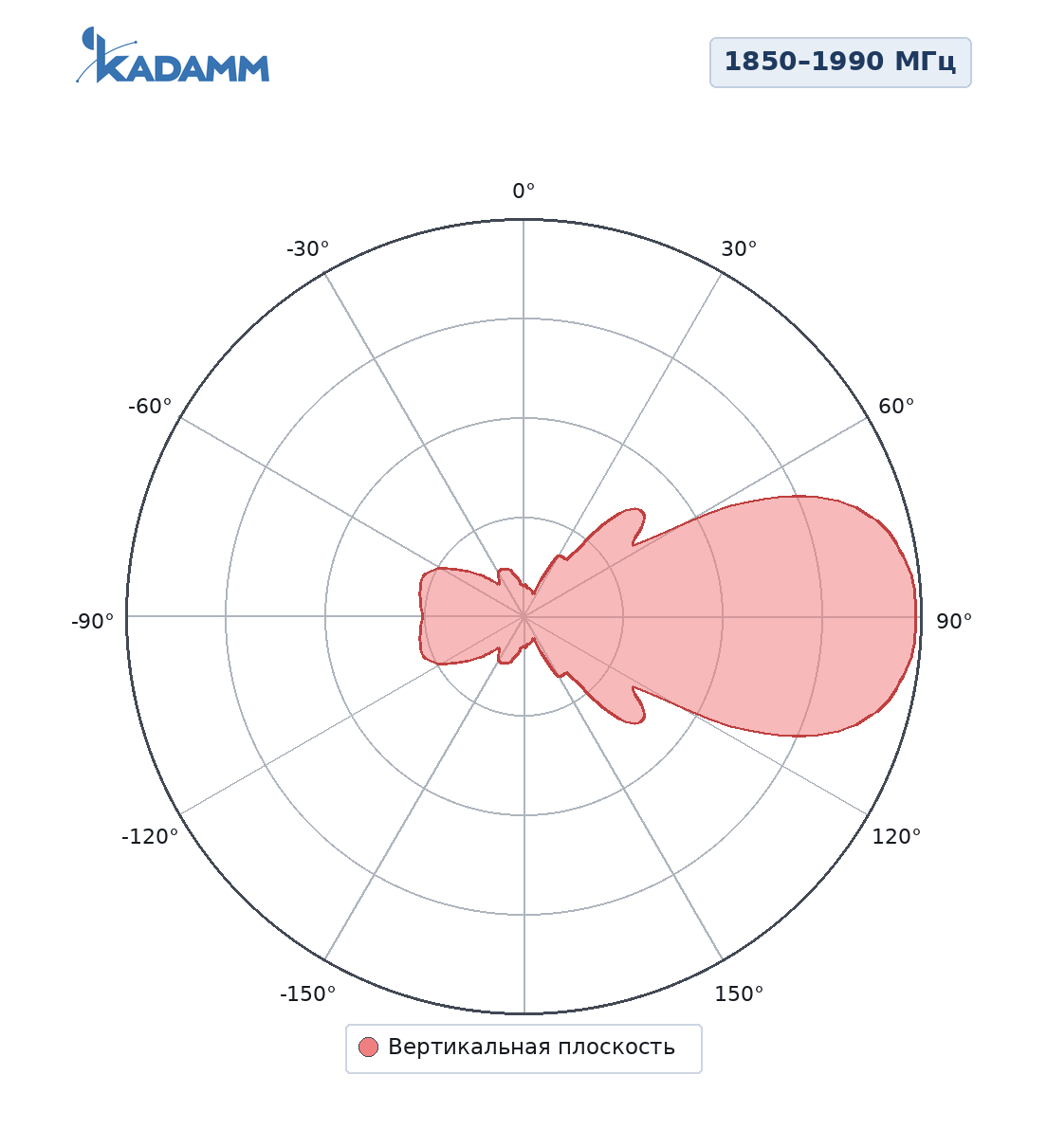

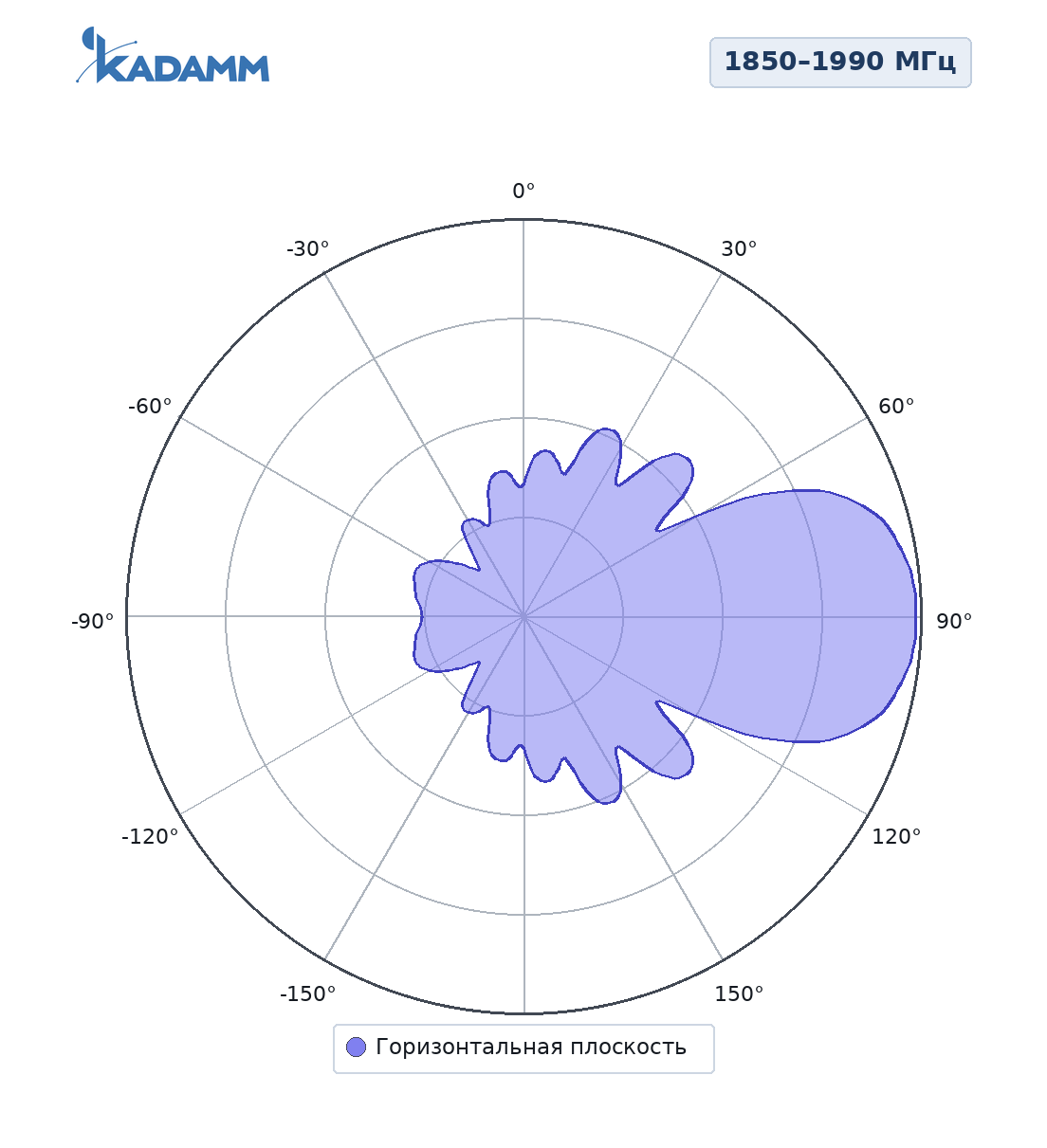

Диаграммы направленности KADAMM ADY-1850-1990-15 в полосах 1850–1990 МГц, вертикальная плоскость, 1850–1990 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 1850–1990 МГц |
| Коэффициент усиления, дБи | 15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 960 мм |
| Масса антенны | 0,68 кг |
Направленная антенна: луч 30°, усиление 15 дБи — связь с удалённой точкой или покрытие выбранного сектора.

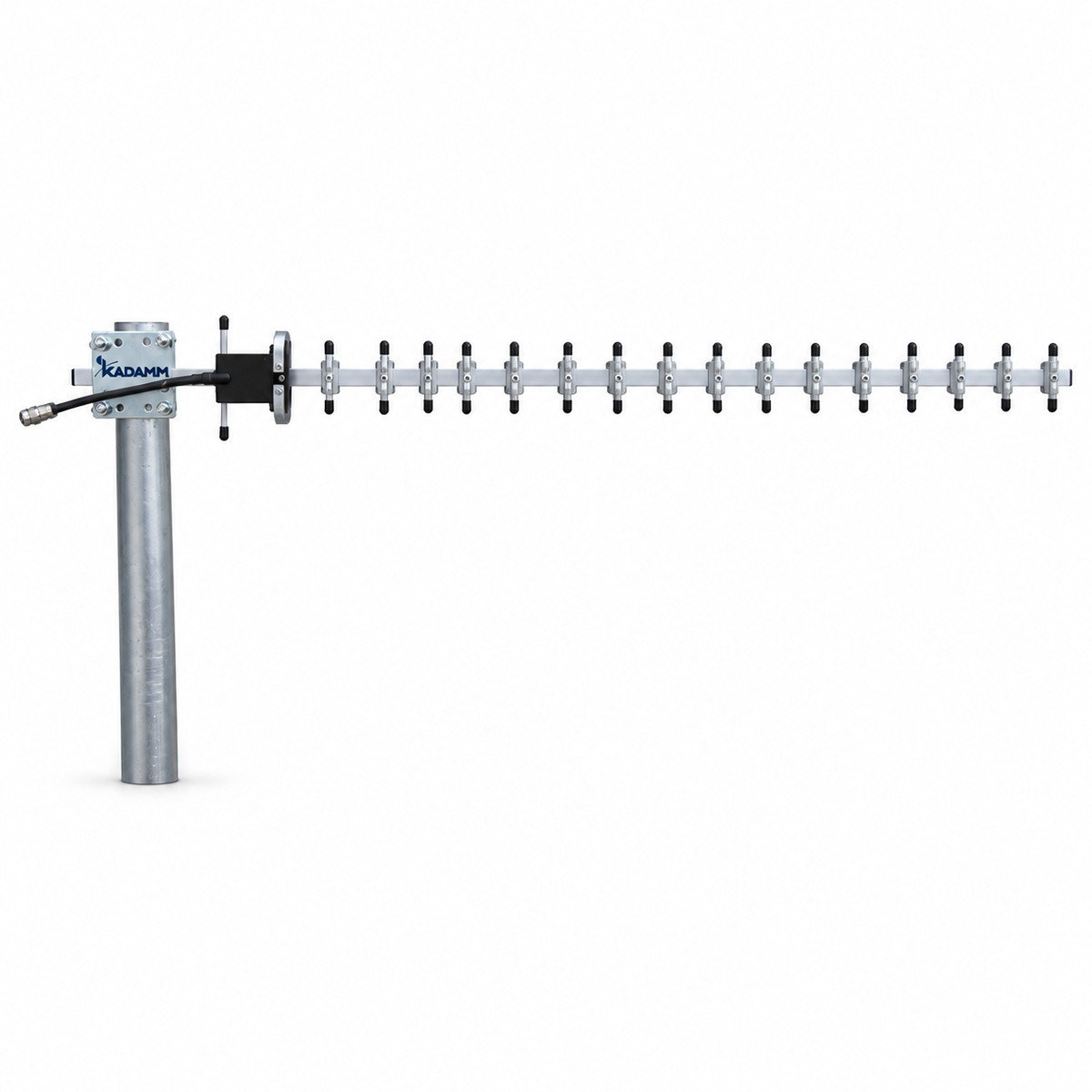

Антенна КАДАММ ADY-1850-1990-15, монтажный комплект.
| Параметр | ADY-1850-1990-15 | ADY-1850-2170-12 | ADY-1920-2170-11 | ADY-1920-2170-12 | ADY-1710-2170-11 | ADY-1710-1990-13 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1850–1990 МГц | 1850–2170 МГц | 1920–2170 МГц | 1920–2170 МГц | 1710–2170 МГц | 1710–1990 МГц |
| Поляризация | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная | ±45° | вертикальная или горизонтальная (выбирается при монтаже) |
| Ширина ДН по уровню −3 дБ | 30° | — | — | — | 45° | 30° |
| Коэффициент усиления | 15 дБи | 11,8 дБи | 11,2 дБи | 12 дБи | 11 дБи | 13 дБи |
| Тип | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-1850-1990-15 — 1850–1990 МГц.
У KADAMM ADY-1850-1990-15 — N (IEC 61169-16); поляризация — вертикальная или горизонтальная (выбирается при монтаже).
У KADAMM ADY-1850-1990-15 размеры 960 мм, масса 0,68 кг.
У KADAMM ADY-1850-1990-15: диапазоны 1850–1990 МГц, усиление 15 дБи. У KADAMM ADY-1850-2170-12: диапазоны 1850–2170 МГц, усиление 11,8 дБи.
Артикул для заказа — KADAMM ADY-1850-1990-15, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1850-1990-15 могут уточняться без уведомления.
Поставляем KADAMM ADY-1850-1990-15 — директорная антенна (Yagi) 1850–1990 МГц, 15 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM ADY-1850-1990-15 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
