KADAMM ADY-220-290-9 — антенна Яги 220–290 МГц, 9 дБи

Директорная антенна Yagi, поляризация вертикальная или горизонтальная (выбирается при монтаже): 220–290 МГц, 1 порт.

KADAMM ADY-220-290-9
220–290 МГц
Диапазон
9 дБи
Усиление
54°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
1000 мм
Длина

О модели

KADAMM ADY-220-290-9 — направленная антенна «волновой канал» (Яги) на полосу 220–290 МГц. Ключевые цифры: 9 дБи, луч 54° по горизонтали и 48° по вертикали, вперёд/назад не менее 14 дБ, поляризация — вертикальная или горизонтальная по выбору при монтаже.

Коротко о KADAMM ADY-220-290-9: усиление 9 дБи, луч по горизонтали 54°. Ближайшая модель в линейке — KADAMM ADY-330-390-9: у неё полоса 330–390 МГц и масса 0,8 кг, у KADAMM ADY-220-290-9 — 220–290 МГц и 2 кг.

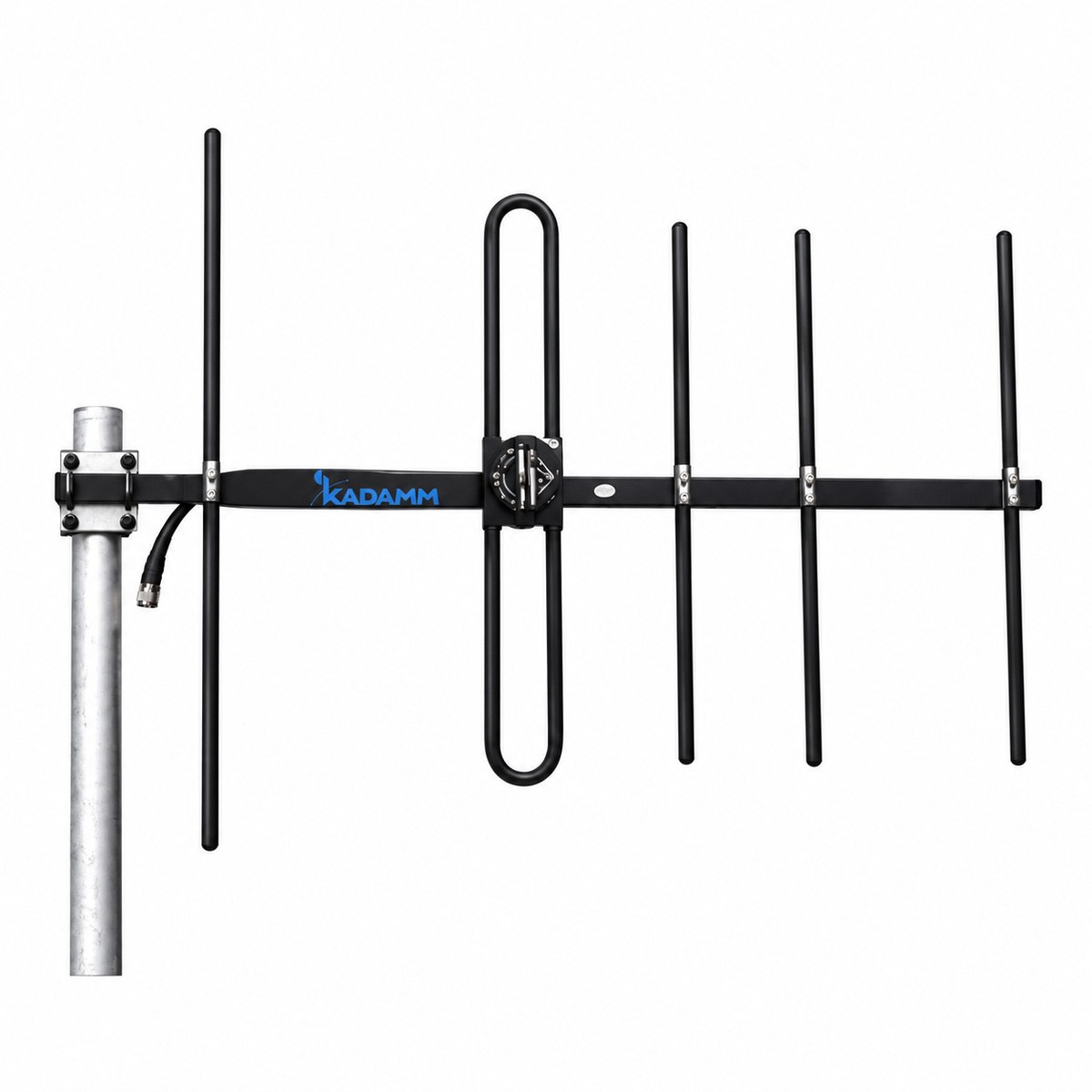

Траверса несёт активный вибратор, рефлектор за ним и директоры перед ним. Поле активного вибратора наводит токи в пассивных элементах; их излучение суммируется в сторону директоров и гасится назад, формируя узкий луч вдоль траверсы. Каждый добавленный директор сужает луч и поднимает усиление, но всё медленнее: длинная антенна даёт выигрыш дороже короткой.

На средней частоте полосы (255 МГц) длина волны около 1,18 м, а длина антенны 1000 мм — примерно 0,8 длины волны. От этого соотношения зависят и усиление, и ширина луча: модели короче четверти–половины длины волны ближе к простому диполю с рефлектором, длиннее одной–двух длин волны — к узконаправленным.

Повернув траверсу при установке, получают нужную поляризацию: вертикальную (как у большинства радиостанций и модемов) или горизонтальную — ею разводят соседние линии. На обоих концах линии поляризация должна совпадать.

Отношение вперёд/назад не менее 14 дБ означает, что сигнал с тыльной стороны ослаблен примерно в 25 раз по мощности. Это защищает приёмник от помех со стороны, противоположной корреспонденту, и позволяет ставить на одну мачту антенны, смотрящие в разные стороны.

Подключение: КСВН не более 1,5, то есть к передатчику возвращается не больше 4 % мощности; волновое сопротивление 50 Ом; на вход — до 100 Вт; разъём 1×N.

Конструкция: длина 1000 мм, масса 2 кг, крепление на трубу Ø40–50 мм. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.

Ключевые особенности

Директорная конструкция9 дБи и луч 54°: дальняя связь и ослабление помех, приходящих сбоку.
КомпактностьДлина 1000 мм, вес 2 кг, под трубу Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Электрические характеристики

ПараметрЗначение
Диапазон частот220–290 МГц
Мгновенная полоса16 МГц
Коэффициент усиления, дБи9
Ширина ДН по уровню −3 дБ, горизонтальная плоскость54°
Ширина ДН по уровню −3 дБ, вертикальная плоскость48°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥14
ПоляризацияВертикальная или горизонтальная (выбирается при монтаже)
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Длина1000 мм
Масса антенны2 кг
Крепление на трубуØ40–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу

Применение

Антенна смотрит на одну точку — базовую станцию, ретранслятор или вторую сторону канала. Все частоты линии должны лежать в полосе 220–290 МГц.

Где её ставят: донорской антенной репитера сотовой или радиосвязи, на удалённом абонентском пункте у края зоны, в каналах телеметрии и SCADA, для приёма далёкой базовой станции модемом.

Как подобрать

Полоса. Все частоты линии — внутри 220–290 МГц.

Ширина луча. 54° по азимуту: луч узкий, дальность и помехозащита выше, наведение строже.

Поляризация. Совпадает с антенной на другом конце линии.

Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.

Крепление. Крепление Ø40–50 мм; масса 2 кг.

Комплект поставки

Антенна KADAMM ADY-220-290-9, монтажный комплект на трубу Ø40–50 мм.

Сравнение с похожими антеннами KADAMM

ПараметрADY-220-290-9ADY-156-165-9ADY-330-390-9ADY-380-430-4ADY-380-430-8ADY-400-440-Z3
ФотоKADAMM ADY-220-290-9KADAMM ADY-156-165-9KADAMM ADY-330-390-9KADAMM ADY-380-430-4KADAMM ADY-380-430-8KADAMM ADY-400-440-Z3
Диапазон частот220–290 МГц156–165 МГц330–390 МГц380–430 МГц380–430 МГц400–440 МГц
Поляризациявертикальная или горизонтальная (выбирается при монтаже)вертикальная или горизонтальная (выбирается при монтаже)вертикальная или горизонтальная (выбирается при монтаже)вертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ54°54°54°100°60°120°
Коэффициент усиления9 дБи9 дБи9 дБи4 дБи8 дБи6,5 дБи
Типдиректорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

Сначала антенну грубо разворачивают по азимуту на вторую точку по карте или компасу, затем доводят по уровню сигнала: медленно поворачивают в обе стороны и фиксируют там, где уровень максимален. При луче 54° ошибка в несколько градусов почти не сказывается, а при узком луче доводка обязательна.

Угол места выставляют близким к горизонту, если корреспондент далеко, и опускают, если он ниже и рядом. На обоих концах поляризация должна совпадать: развёрнутая на 90° антенна теряет до 20 дБ и больше. Сначала наводят одну сторону линии, затем вторую, и при необходимости повторяют доводку первой.

Можно, если разнести их по направлению и высоте. За счёт отношения вперёд/назад не менее 14 дБ сигналы с тыла ослаблены, и антенны, повёрнутые в разные стороны, почти не мешают друг другу; смотрящие в одну сторону разносят по высоте. Антенны разных диапазонов на одной траверсе разводят хотя бы на длину волны нижнего диапазона.

Развязка между донорской и сервисной антеннами должна превышать усиление репитера — иначе он самовозбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Когда развязки мало, ставят фильтр на вход репитера или меняют расположение антенн.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 220–290 МГц. КСВН не более 1,5 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Такой запас оставляет место для новых каналов при развитии сети.

Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.

Для монтажа: труба Ø40–50 мм, масса антенны 2 кг. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём. Зона покрытия определяется высотой и азимутом, поэтому их задаёт проект, а не монтажник на месте.

Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.

KADAMM ADY-220-290-9 — запросить цену и сроки
Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Сроки поставки уточняйте у менеджера.

Артикул для заказа — KADAMM ADY-220-290-9, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-220-290-9 могут уточняться без уведомления.

Поставляем KADAMM ADY-220-290-9 — антенна Яги 220–290 МГц, 9 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
