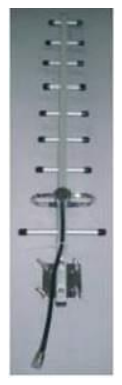

KADAMM K81809011Y — директорная антенна (Yagi) 806–960 МГц, 11 дБи, 1 порт

Код: 2002039

Узнать о доставке

KADAMM K81809011Y — директорная антенна (Yagi) 806–960 МГц, 11 дБи, 1 порт

KADAMM K81809011Y — техническое описание (PDF)

KADAMM — общий каталог антенн (PDF)

Производитель:
KADAMM

Все товары бренда

Только оригинальные
товары бренда

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru/catalog/item/kadamm_k81809011y_special_antenna/

Распечатать страницу

Цена по запросу

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

KADAMM · Антенны

KADAMM K81809011Y — директорная антенна (Yagi) 806–960 МГц, 11 дБи, 35°, 1 порт

Направленная директорная антенна (Yagi) с вертикальной поляризацией: 806–960 МГц, 1 порт.

806–960 МГц

Диапазон

11 дБи

Усиление

35°

Ширина луча (Г)

Вертикальная

Поляризация

1×N

Разъёмы

789 мм

Высота

О модели

Антенна КАДАММ K81809011Y — направленная директорная антенна (Yagi) с вертикальной поляризацией: одной излучающей системой 806–960 МГц, 1 портом. Рабочие полосы перекрывают LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5, B8). В обиходе такую директорную антенну называют антенной Яги или антенной «волновой канал».

Коэффициент усиления 11 дБи, ширина ДН в горизонтальной плоскости 40°, в вертикальной 35°. Габариты 789 × 191 × 50 мм, масса 0,5 кг. Интермодуляция IM3 не выше −140dbc, КСВН не более 1,5.

Диаграммы направленности

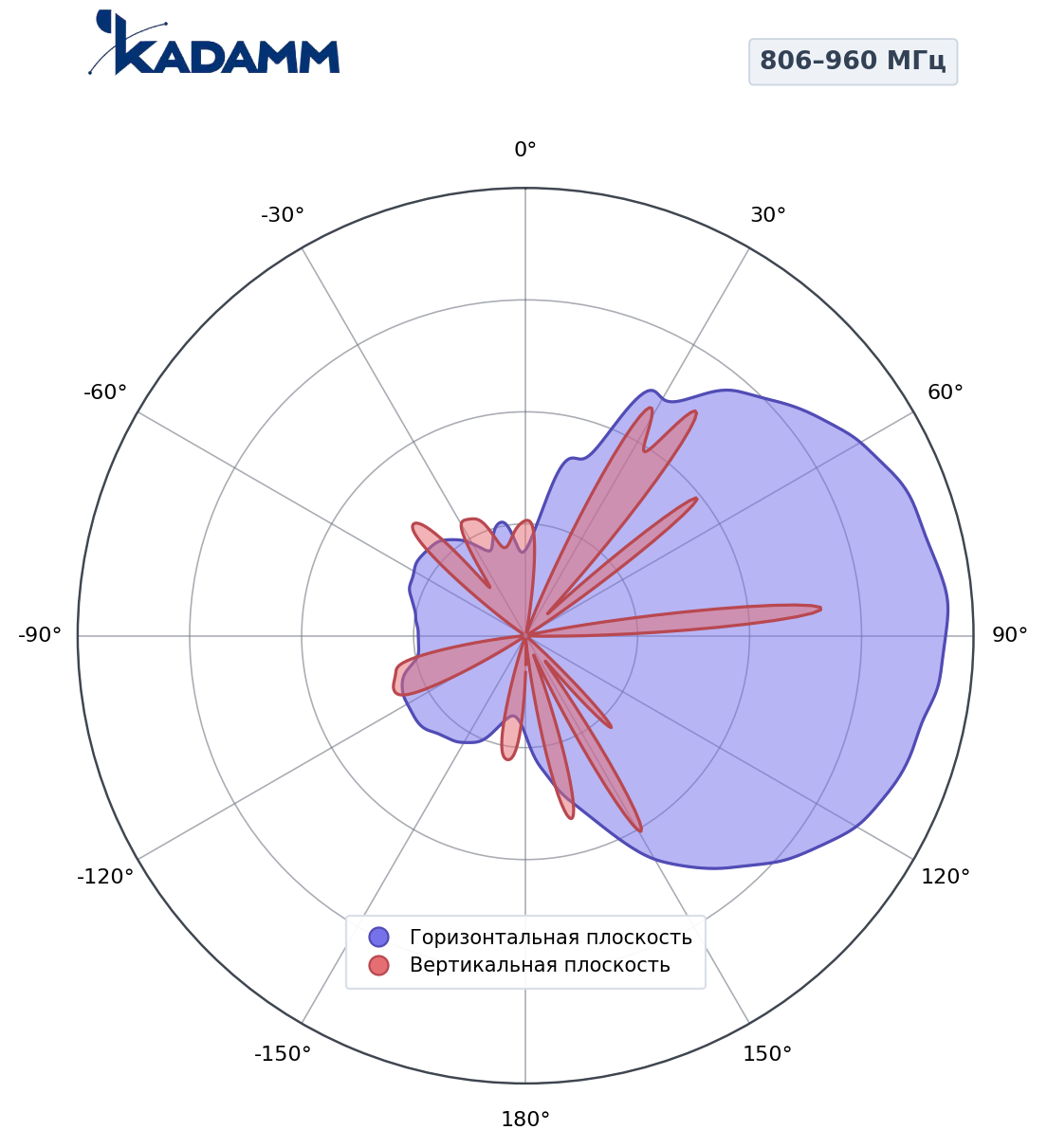

Диаграмма направленности KADAMM K81809011Y, 806–960 МГц

806–960 МГц
горизонтальная и вертикальная плоскости

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.

Ключевые особенности

Директорная конструкцияУсиление 11 дБи при ширине луча 35° — узкий луч для дальней связи и подавление помех с боковых направлений.

КомпактностьГабариты 789 × 191 × 50 мм, масса 0,5 кг, крепление Ø30–Ø70 мм.

Вертикальная поляризация1 порт N female; согласование с типовыми репитерами, радиомодулями и DAS-оборудованием.

Чистый трактIM3 не выше −140dbc при двух несущих по 43 дБм, КСВН не более 1,5.

Мощность и защитаЗаземление по постоянному току (DC Ground).

Всепогодное исполнениеРабочая температура −40…+60 °C, ветер до 216 км/ч.

Электрические характеристики

Параметр	Значение
Диапазон частот	806–960 МГц
Коэффициент усиления, дБи	11
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	40°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	35°
Коэффициент защитного действия (отношение вперёд/назад), дБ	>12
Поляризация	Vertical
КСВН	≤1,5
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−140dbc
Входное сопротивление (импеданс)	50 Ом
Грозозащита	Заземление по постоянному току (DC Ground)
Максимальная мощность на порт (при 50 °C)	уточняйте у менеджера

Механические характеристики

Параметр	Значение
Разъёмы	N female (IEC 61169-16)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	789 × 191 × 50 мм
Размеры упаковки	815 × 197 × 65 мм
Масса антенны	0,5 кг
Масса в упаковке	0,8 кг
Максимальная скорость ветра	216 км/ч
Рабочая температура	−40…+60 °C
Крепление на трубу	Ø30–Ø70 мм

Поддерживаемые диапазоны 3GPP

Диапазон	Частоты	Дуплекс	Технологии
B5 / n5	UL 824–849 / DL 869–894 МГц	FDD	LTE 850
B8 / n8	UL 880–915 / DL 925–960 МГц	FDD	GSM900, UMTS900, LTE 900

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓

IEC 62037 — методика измерения пассивной интермодуляции: две несущие по 43 дБм (20 Вт)

✓

IEC 61169-16 — коаксиальные разъёмы N, низкий уровень PIM

✓

3GPP TS 36.101 / 38.101-1 — рабочие полосы соответствуют диапазонам B5, B8 (см. таблицу выше)

✓

ГОСТ Р 55787-2013, ГОСТ 24375-80 — терминология и определения параметров антенно-фидерных устройств

Применение

Радиорелейные и абонентские линии «точка–точка» и «точка–многоточка», ретрансляторы и репитеры, приём сигнала базовой станции на удалённых объектах, антенна донорского канала для усилителей сотовой связи (LTE 850, GSM900, UMTS900, LTE 900).

Комплект поставки

Антенна КАДАММ K81809011Y, монтажный комплект на трубу Ø30–Ø70 мм.

Сравнение с похожими антеннами KADAMM

Параметр	K81809011Y	K81172113Y	ADY-134-173-150B	ADY-134-173-150E	ADY-450-470-Z8C	ADY-400-490-Z5
Фото
Диапазон частот	806–960 МГц	1710–2170 МГц	—	—	—	—
Поляризация	вертикальная	вертикальная	—	—	—	—
Ширина ДН по уровню −3 дБ	35°	41°	—	—	—	—
Коэффициент усиления	11 дБи	13 дБи	—	—	—	—
Тип	директорная антенна (Yagi)	директорная (Yagi)	—	—	—	—
Карточка	Эта модель	Открыть	Открыть	Открыть	Открыть	Открыть

Вопросы и ответы

Директорная антенна оптимизирована под узкую полосу: она даёт максимальное усиление на заданном диапазоне, но за его пределами характеристики быстро ухудшаются. Логопериодическая перекрывает полосу в несколько октав с почти постоянной диаграммой, ценой меньшего усиления. Первую берут под один диапазон оператора, вторую — когда репитер или измерительная система работают сразу в нескольких.

Когда требуется максимальное усиление на линии «точка–точка»: рефлектор фокусирует энергию в узкий луч шириной 10–20°. Сетчатое исполнение снижает ветровую нагрузку по сравнению со сплошным зеркалом, что важно на высоких мачтах.

Поляризация приёмной и передающей антенн должна совпадать: при вертикальной поляризации элементы направляют вертикально. Рассогласование на 90° даёт потери до 20 дБ и более, то есть связь фактически пропадает.

Отношение уровня излучения в главном направлении к излучению назад (front-to-back ratio). Чем он выше, тем меньше антенна принимает помехи с тыла и тем лучше развязка между донорской и сервисной антеннами репитера.

Антенны с заземлением по постоянному току (DC Ground) отводят статику на мачту, но грозоразрядник на фидере у ввода в здание и заземление мачты по ПУЭ остаются обязательными.

Антенну направляют максимумом диаграммы на корреспондента или базовую станцию; ширина луча 35° задаёт допуск по азимуту. Поляризация вертикальная: элементы вертикально, как у ответной антенны, иначе потери до 20 дБ.

KADAMM K81809011Y — запросить цену и сроки

Подберём конфигурацию, монтажный комплект и блок RET под вашу площадку. Сроки поставки уточняйте у менеджера.

Запросить цену →+7 (495) 109-02-08

Артикул для заказа: KADAMM K81809011Y. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
