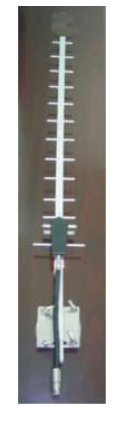

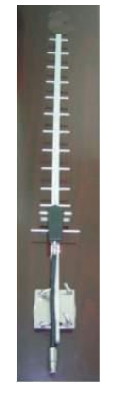

KADAMM K81172113Y — директорная антенна (Yagi) 1710–2170 МГц, 13 дБи, 1 порт

Директорная антенна оптимизирована под узкую полосу: она даёт максимальное усиление на заданном диапазоне, но за его пределами характеристики быстро ухудшаются. Логопериодическая перекрывает полосу в несколько октав с почти постоянной диаграммой, ценой меньшего усиления. Первую берут под один диапазон оператора, вторую — когда репитер или измерительная система работают сразу в нескольких.

Когда требуется максимальное усиление на линии «точка–точка»: рефлектор фокусирует энергию в узкий луч шириной 10–20°. Сетчатое исполнение снижает ветровую нагрузку по сравнению со сплошным зеркалом, что важно на высоких мачтах.

Поляризация приёмной и передающей антенн должна совпадать: при вертикальной поляризации элементы направляют вертикально. Рассогласование на 90° даёт потери до 20 дБ и более, то есть связь фактически пропадает.

Отношение уровня излучения в главном направлении к излучению назад (front-to-back ratio). Чем он выше, тем меньше антенна принимает помехи с тыла и тем лучше развязка между донорской и сервисной антеннами репитера.

Антенны с заземлением по постоянному току (DC Ground) отводят статику на мачту, но грозоразрядник на фидере у ввода в здание и заземление мачты по ПУЭ остаются обязательными.

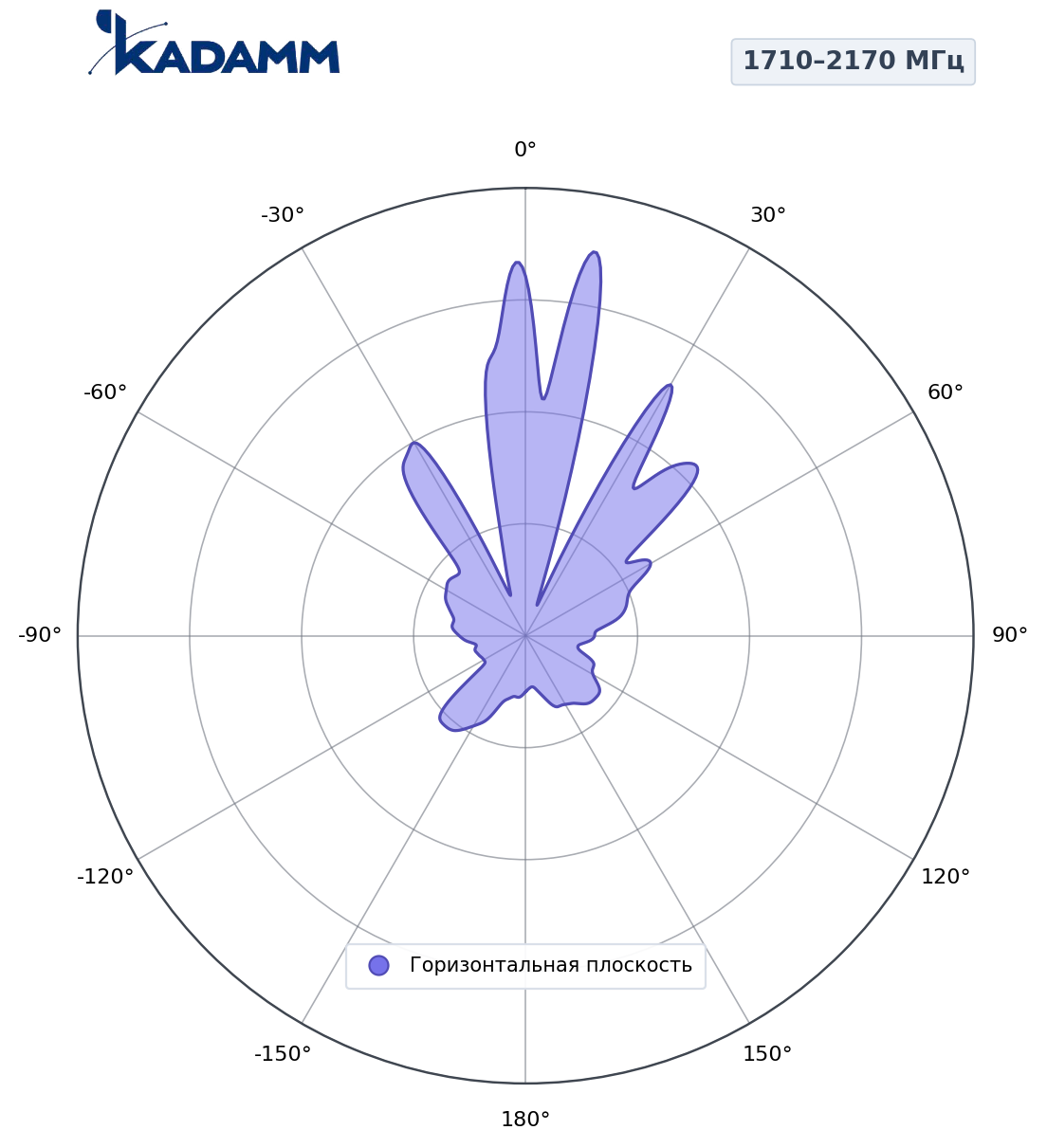

Антенну направляют максимумом диаграммы на корреспондента или базовую станцию; ширина луча 41° задаёт допуск по азимуту. Поляризация вертикальная: элементы вертикально, как у ответной антенны, иначе потери до 20 дБ.
