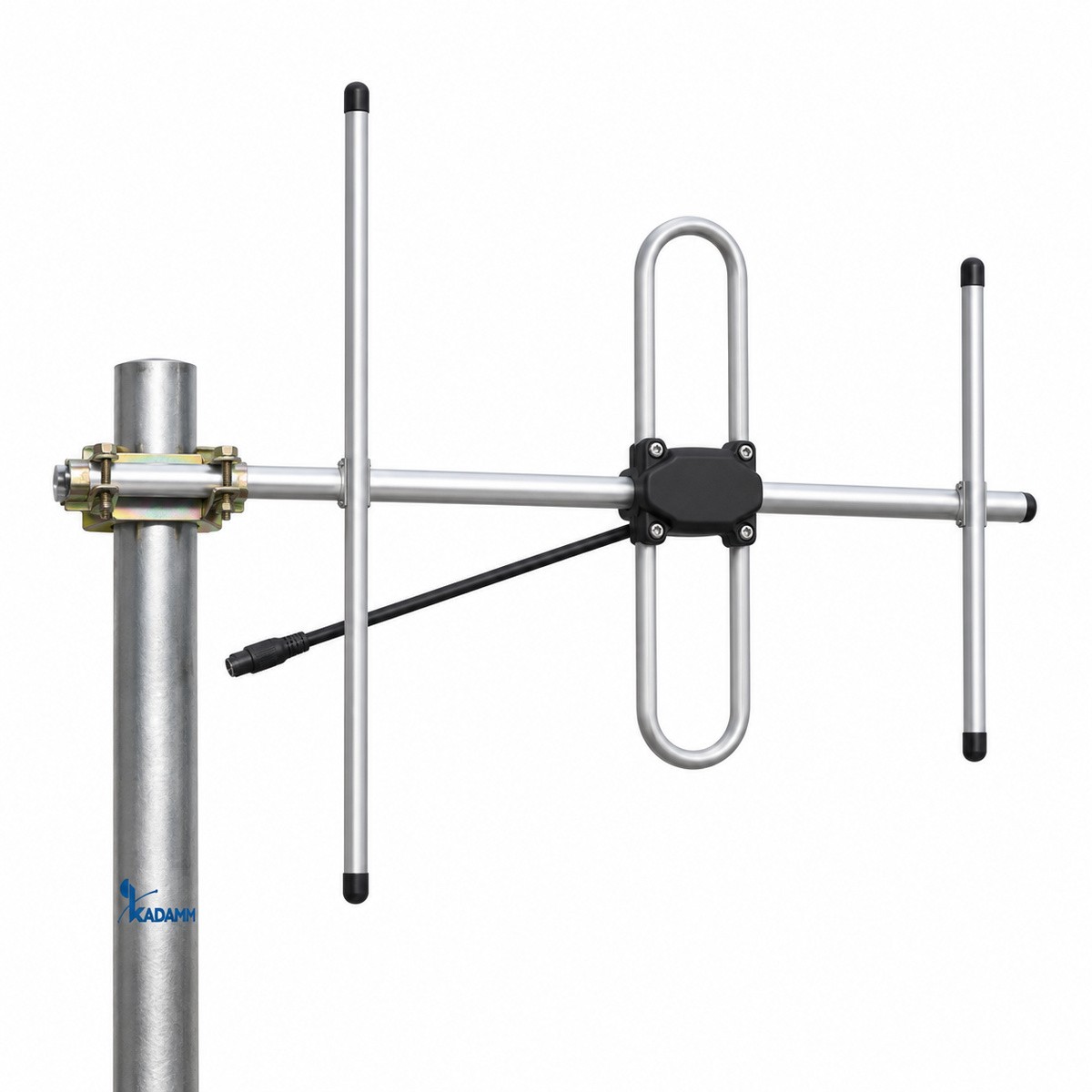

Антенны Яги для радиосвязи 70–138 МГц: 1, 3 и 5 элементов, 3–9 дБи, 100 Вт, вертикальная или горизонтальная поляризация.
Серия КАДАММ ADY-100 — направленные антенны Яги низкого УКВ-диапазона 70–138 МГц для радиорелейных вставок, абонентских точек и ретрансляторов.
| Параметр | Значение |
|---|---|
| Полоса | 15 МГц в диапазоне 70–138 МГц |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Разъём | N (розетка) или по заказу |
| Параметр | Значение |
|---|---|
| Длина | ориентировочная, по исполнению |
| Артикул | Частоты, МГц | Элементов | Усиление, дБи | ДН гор. / верт. | Отношение вперёд/назад, дБ | Длина / масса |
|---|---|---|---|---|---|---|
| KADAMM ADY-100-1 | 70–138 | 1 | 3 | 72° / 55° | 12 | 1,5 м / 2,5 кг |
| KADAMM ADY-100-3 | 70–138 | 3 | 6 | 60° / 50° | 13 | 1,5 м / 2,5 кг |
| KADAMM ADY-100-5 | 70–138 | 5 | 9 | 54° / 48° | 14 | 2,2 м / 3,3 кг |
Частоты, полосы и разъёмы, не указанные в таблице, — уточняйте у менеджера.
KADAMM ADY-100 работает в полосах 70–138 МГц: авиационная связь VHF (118–137 МГц). Направленная радиосвязь 70–138 МГц: ретрансляторы, абонентские точки, связь между объектами.
Антенна ADY-100, крепление — уточняйте у менеджера.
| Параметр | ADY-100 | AC-100 | ACR-150 | AT-150 | REP-F1 | ДУ-Р | КП |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 70–138 МГц | 70–138 МГц | 134–173 МГц | 134–173 МГц | 2100 МГц | 136–520 МГц | 136–520 МГц |
| Коэффициент усиления | — | 2,5–6 дБи | 9–13 дБи | 2,15–2,5 дБи | — | — | — |
| Тип | KADAMM ADY-100 | KADAMM AC-100 | KADAMM ACR-150 | KADAMM AT-150 | KADAMM REP-F1 | Дуплексеры радиосвязи УКВ/ДМВ серии КАДАММ ДУ-Р | Комбайнеры передатчиков радиосвязи серии КАДАММ КП |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-100 — 70–138 МГц: авиационная связь VHF (118–137 МГц).
У KADAMM ADY-100 — N-F.
У KADAMM ADY-100: тип KADAMM ADY-100. У KADAMM AC-100: тип KADAMM AC-100.
Больше элементов — уже луч и выше усиление: 5 элементов дают 9 дБи и луч 54° против 72° у одного.
Артикул для заказа — KADAMM ADY-100, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-100 могут уточняться без уведомления.
Поставляем KADAMM ADY-100 — антенны Яги 70–138 МГц: 1, 3 и 5 элементов, 3–9 дБи, 100 Вт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
