Всенаправленные антенны для радиосвязи 70–138 МГц: коллинеарные 5–6 дБи (стеклопластик) и «двойной крест» 2,5–3 дБи с горизонтальной поляризацией, до 150 Вт.

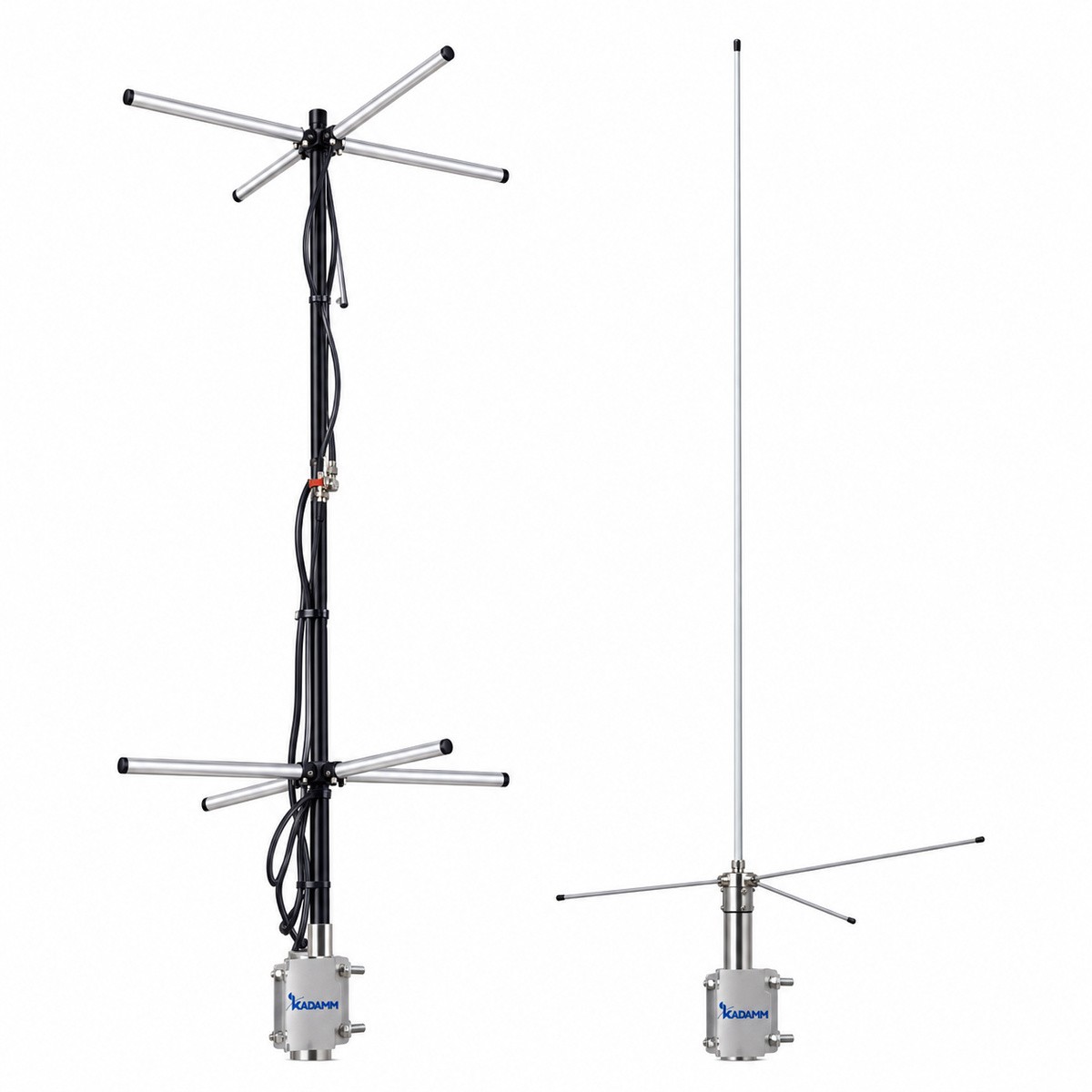

Серия КАДАММ AC-100 — антенны базовых станций низкого УКВ-диапазона 70–138 МГц: коллинеарные AC-1006 и AC-1005 с вертикальной поляризацией и антенны «двойной крест» AC-1003X и AC-10025X с горизонтальной поляризацией (алюминий, с противовесами).
| Параметр | Значение |
|---|---|
| Полоса | 5–10 МГц в диапазоне 70–138 МГц (по исполнению) |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Разъём | N (розетка) или по заказу |
| Параметр | Значение |
|---|---|
| Материал | стеклопластик (AC-1006, AC-1005); алюминий с противовесами («X») |
| Ветровая нагрузка | 60 м/с |
| Артикул | Частоты, МГц | Усиление, дБи | ДН в верт. пл. | Мощность, Вт | Длина / масса | Конструкция |
|---|---|---|---|---|---|---|
| KADAMM AC-1006 | 70–138 | 6 | 30° | 150 | 3,4 м / 3,5 кг | коллинеарная, стеклопластик |
| KADAMM AC-1005 | 70–138 | 5 | 55° | 150 | 2,5 м / 2,5 кг | коллинеарная, стеклопластик |
| KADAMM AC-1003X | 70–138 | 3 | 25° | 100 | 3 м / 3 кг | двойной крест, горизонтальная поляризация |
| KADAMM AC-10025X | 70–138 | 2,5 | 25° | 100 | 2 м / 2 кг | двойной крест, горизонтальная поляризация |
Частоты, полосы и разъёмы, не указанные в таблице, — уточняйте у менеджера.
KADAMM AC-100 работает в полосах 70–138 МГц: авиационная связь VHF (118–137 МГц). Базовые станции и ретрансляторы радиосвязи 70–138 МГц.
Антенна AC-100, крепление — уточняйте у менеджера.
| Параметр | AC-100 | ADY-100 | ACR-150 | AT-150 | REP-F1 | ДУ-Р | КП |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 70–138 МГц | 70–138 МГц | 134–173 МГц | 134–173 МГц | 2100 МГц | 136–520 МГц | 136–520 МГц |
| Коэффициент усиления | — | 3–9 дБи | 9–13 дБи | 2,15–2,5 дБи | — | — | — |
| Тип | KADAMM AC-100 | KADAMM ADY-100 | KADAMM ACR-150 | KADAMM AT-150 | KADAMM REP-F1 | Дуплексеры радиосвязи УКВ/ДМВ серии КАДАММ ДУ-Р | Комбайнеры передатчиков радиосвязи серии КАДАММ КП |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-100 — 70–138 МГц: авиационная связь VHF (118–137 МГц).
У KADAMM AC-100 — N-F.
У KADAMM AC-100: тип KADAMM AC-100. У KADAMM ADY-100: тип KADAMM ADY-100.
Ту же, что у абонентских антенн сети: для подвижной связи обычно вертикальную; горизонтальную — для специальных сетей.
Артикул для заказа — KADAMM AC-100, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-100 могут уточняться без уведомления.
Поставляем KADAMM AC-100 — всенаправленные антенны 70–138 МГц: 2,5–6 дБи, двойной крест и коллинеарные, до 150 Вт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
